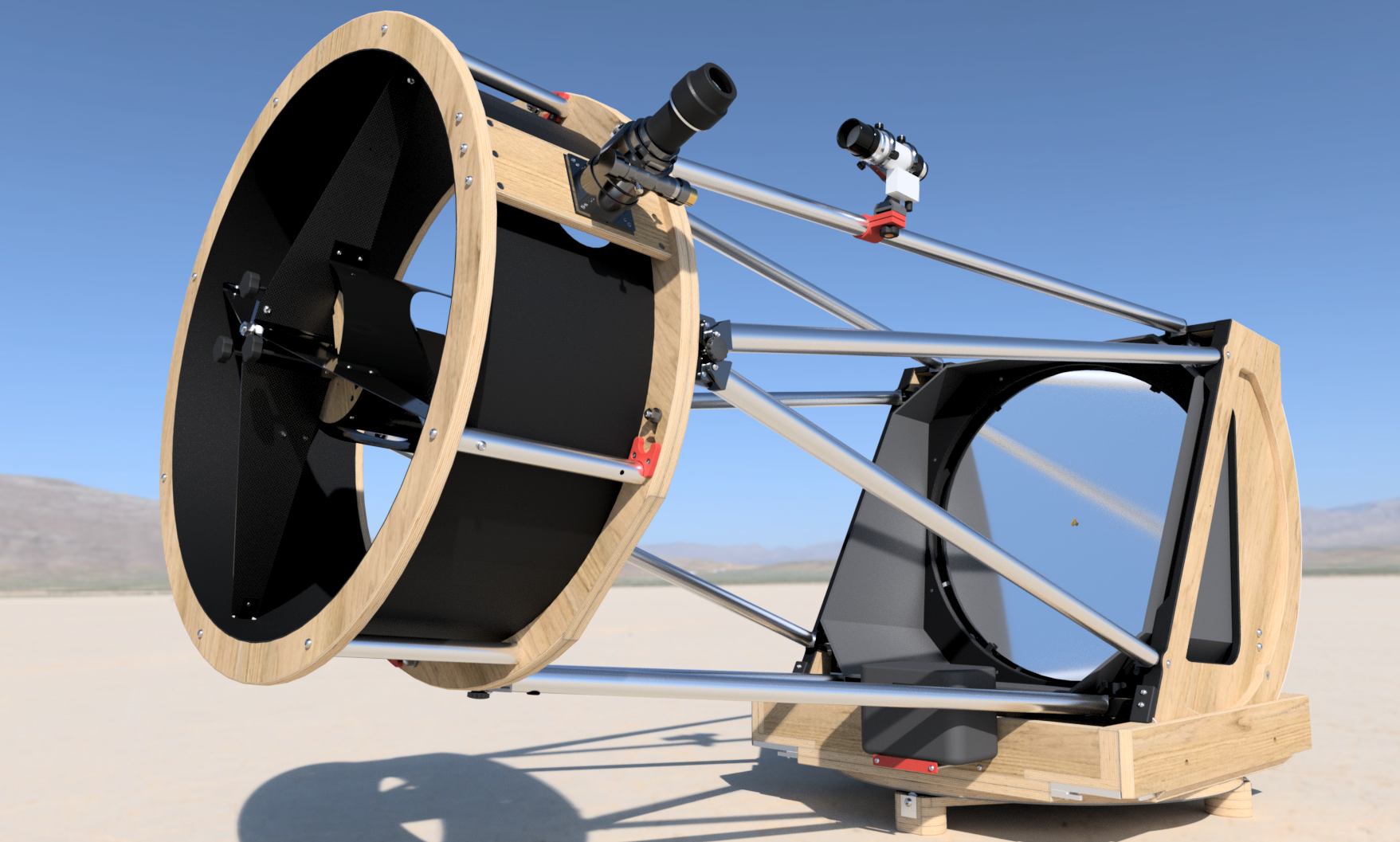

ここでは自作76cmドブソニアンの3Dモデルをまとめます。 このページは単に私の備忘録で、部品図、組立図、購入品図等、どこに何を書いたかのメモとなります。
- ALL: 全体
- PMC: 主鏡、主鏡セル
- MBX: ミラーボックス、高度軸
- SMC: 副鏡、副鏡セル、スパイダー、トップケージ、接眼部
- TRS: トラス
- RBB: ロッカーボックス、グランドボード
- OTR: 運搬、車載、洗浄、保管、その他
- BNW: ボルト、ナット、ワッシャー
- A: Assembling Drawing 組立図
- F: Fabrication Drawing 製造図面
- P: Parts Drawing 購入品図面
- S: Supplimental 補助図面
- 主鏡裏面から主鏡の曲率中心（中央の凹み）まで36.247 mm
- 合板の比重は0.68 g/cm3に修正
- トップケージ下枠の下面から副鏡まで120 mm、引き出し量480 mm、よってトップケージ内で消費する光路長は合計600 mm
- 接眼部（SIPSレンズ、ベース板を除く）の重量は実測 672g
- 30in-SMC-405-P、30in-SMC-406-P、30in-SMC-612-P、30in-SMC-701-Pの比重を調整
- 特に指定なきはステンレス、六角穴付、全ネジとして、M5以下はキャップスクリュー、M6以上は六角穴付ボタンを基本とする
- できるだけM6, M10を使い、必要な場合のみ時他のサイズのネジを使用
- 基本的にモノタロウで購入可能な材料を選定
1. 30in-ALL:
- 30in-ALL-109-A: ミラーボックス、ロッカーボックス
- 30in-ALL-119-A: トップケージ＋ファインダー＋アイピース

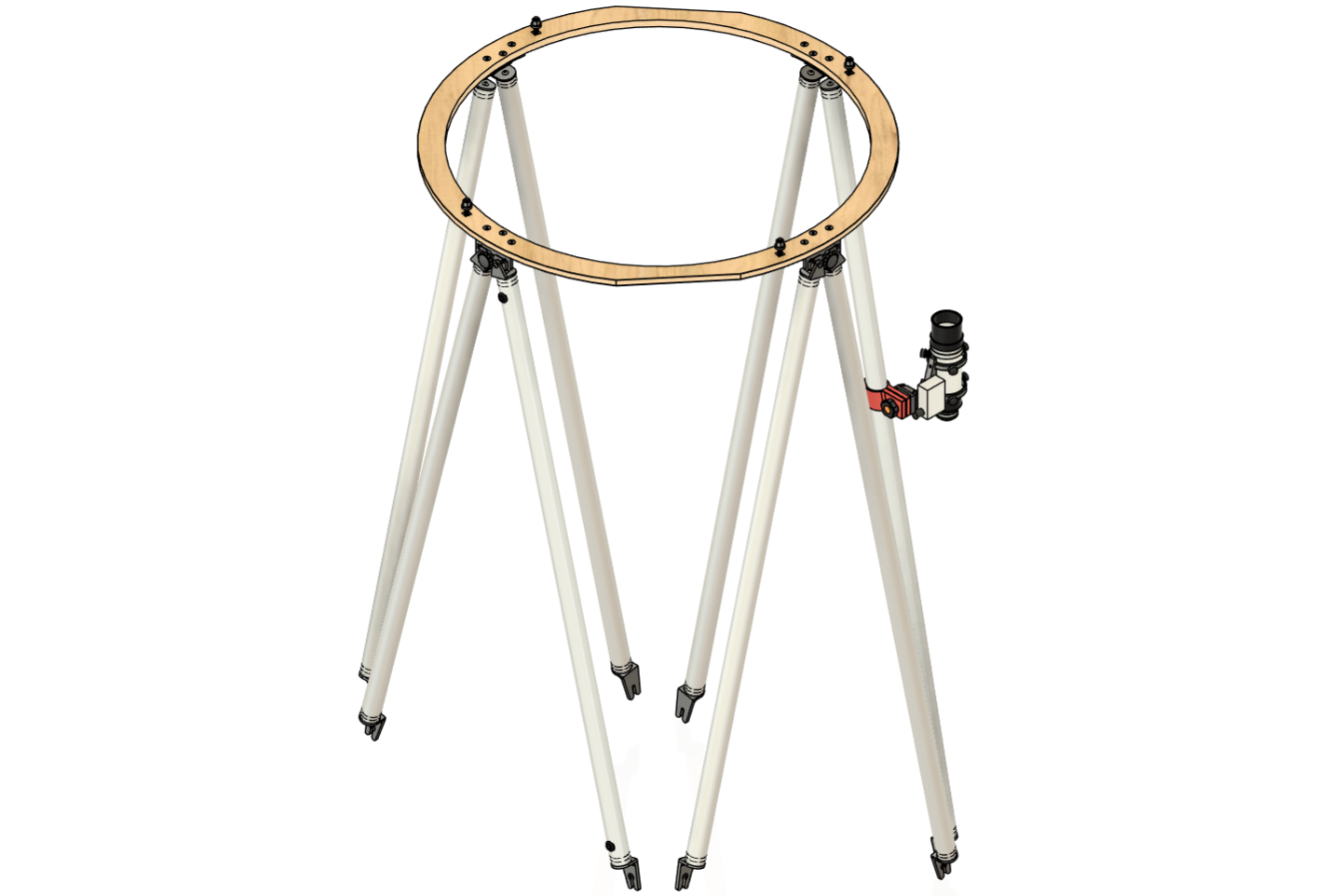

- 30in-ALL-209-A: 鏡筒

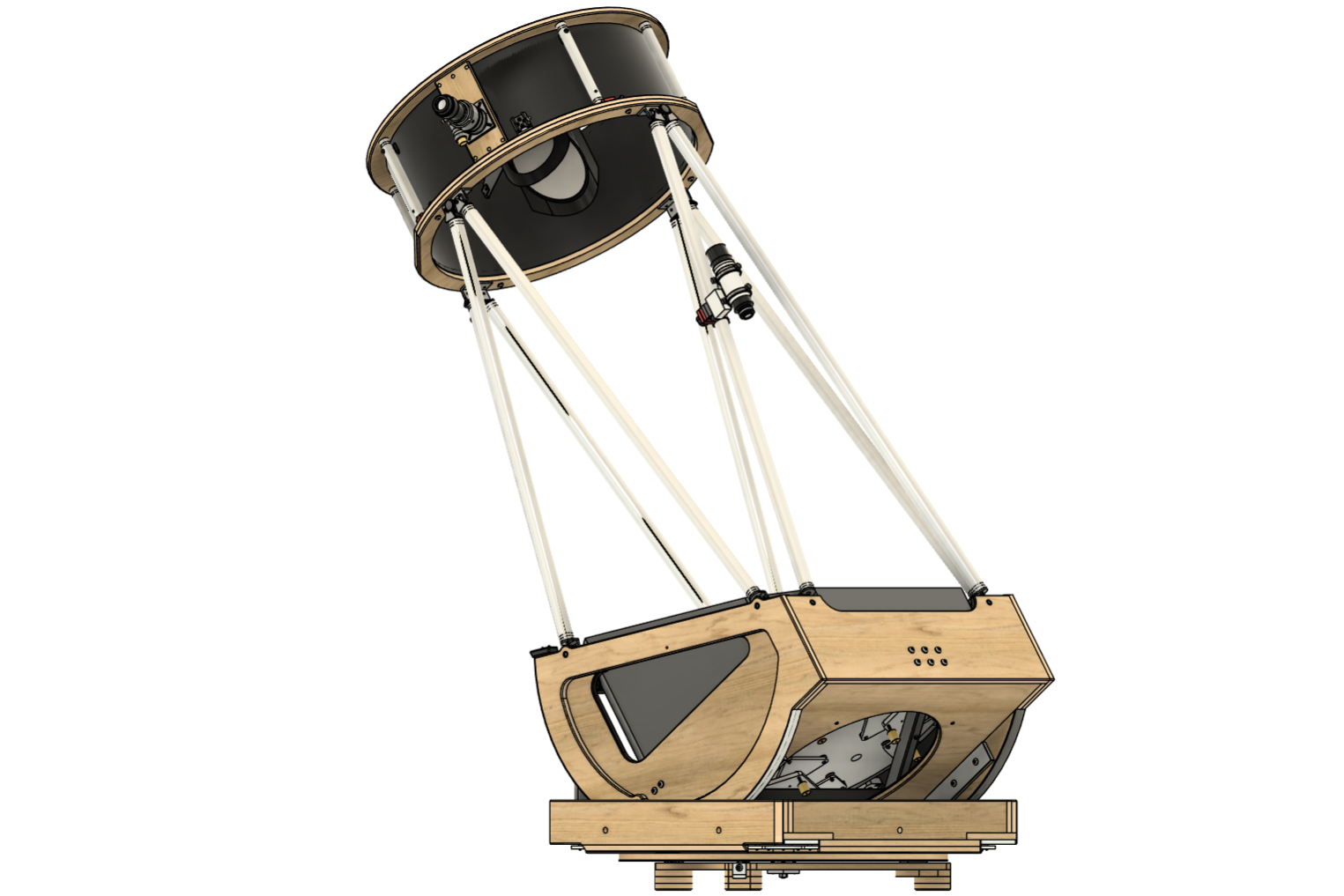

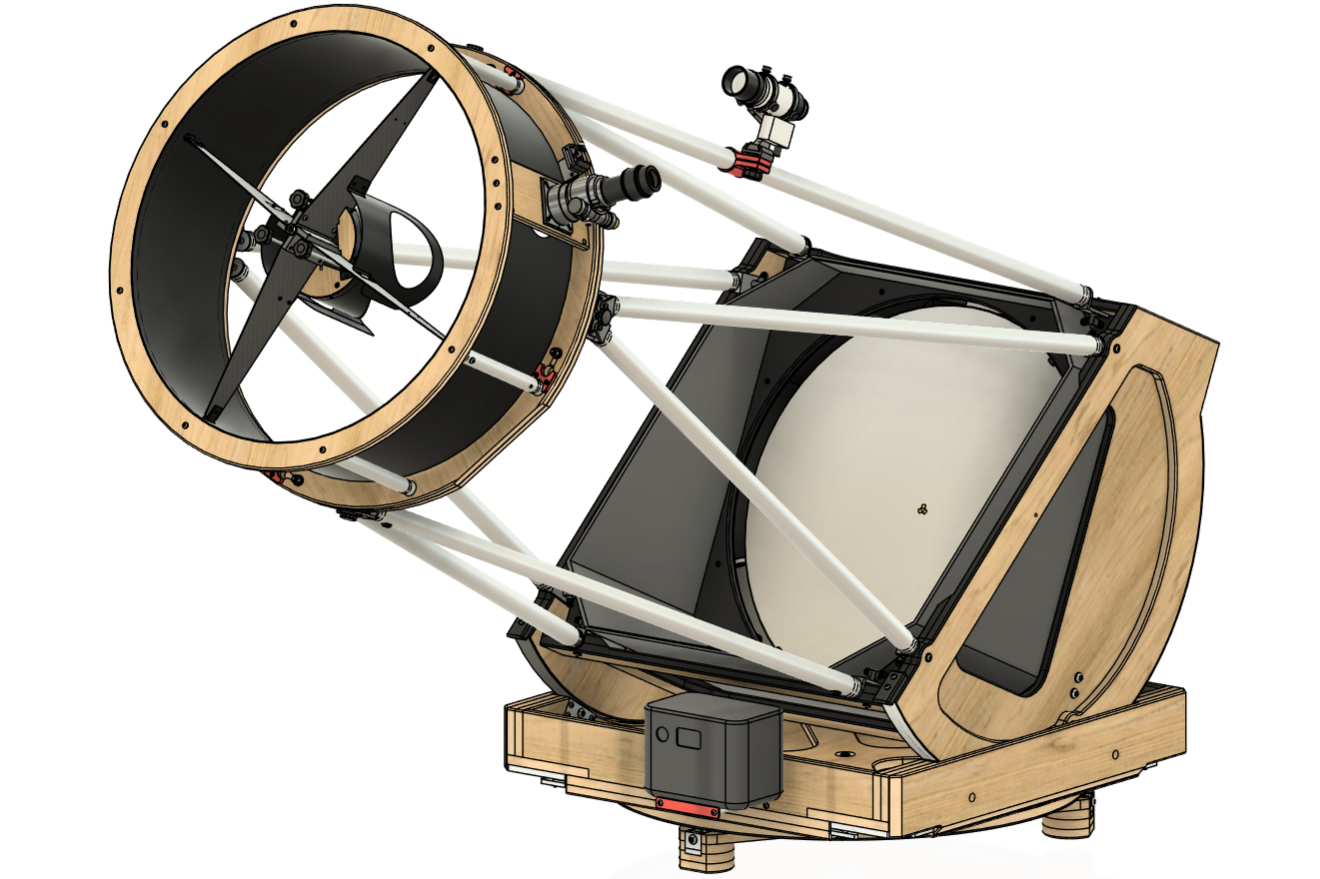

- 30in-ALL-219-A: 鏡筒＋ロッカーボックス

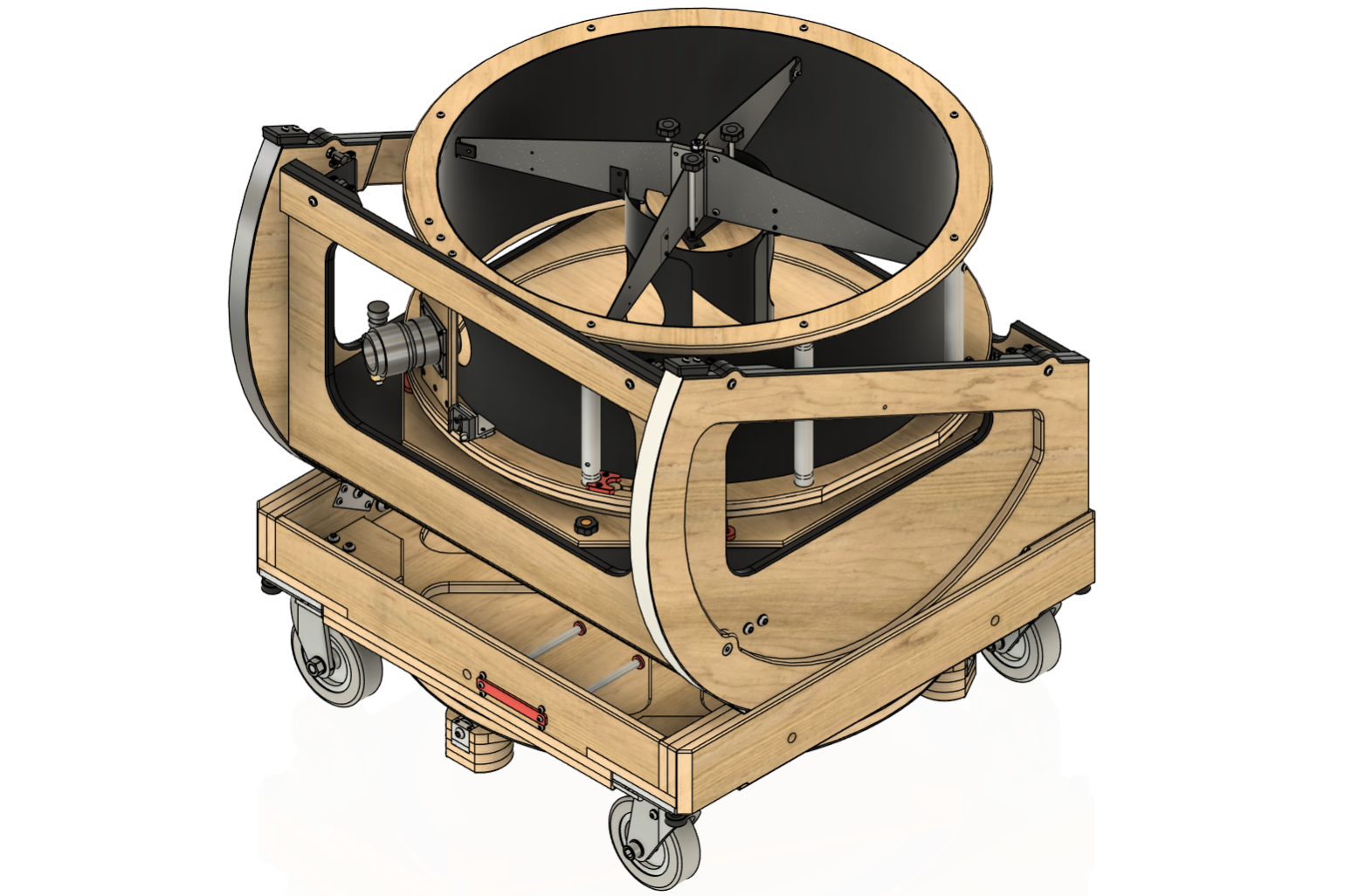

- 30in-ALL-309-A: 運搬手順
- 30in-ALL-409-A: 主鏡取り外し手順
- 30in-ALL-419-A: 主鏡＋低床カート
- 30in-ALL-429-A: 主鏡洗浄手順
- 30in-ALL-509-A: 車から降ろす

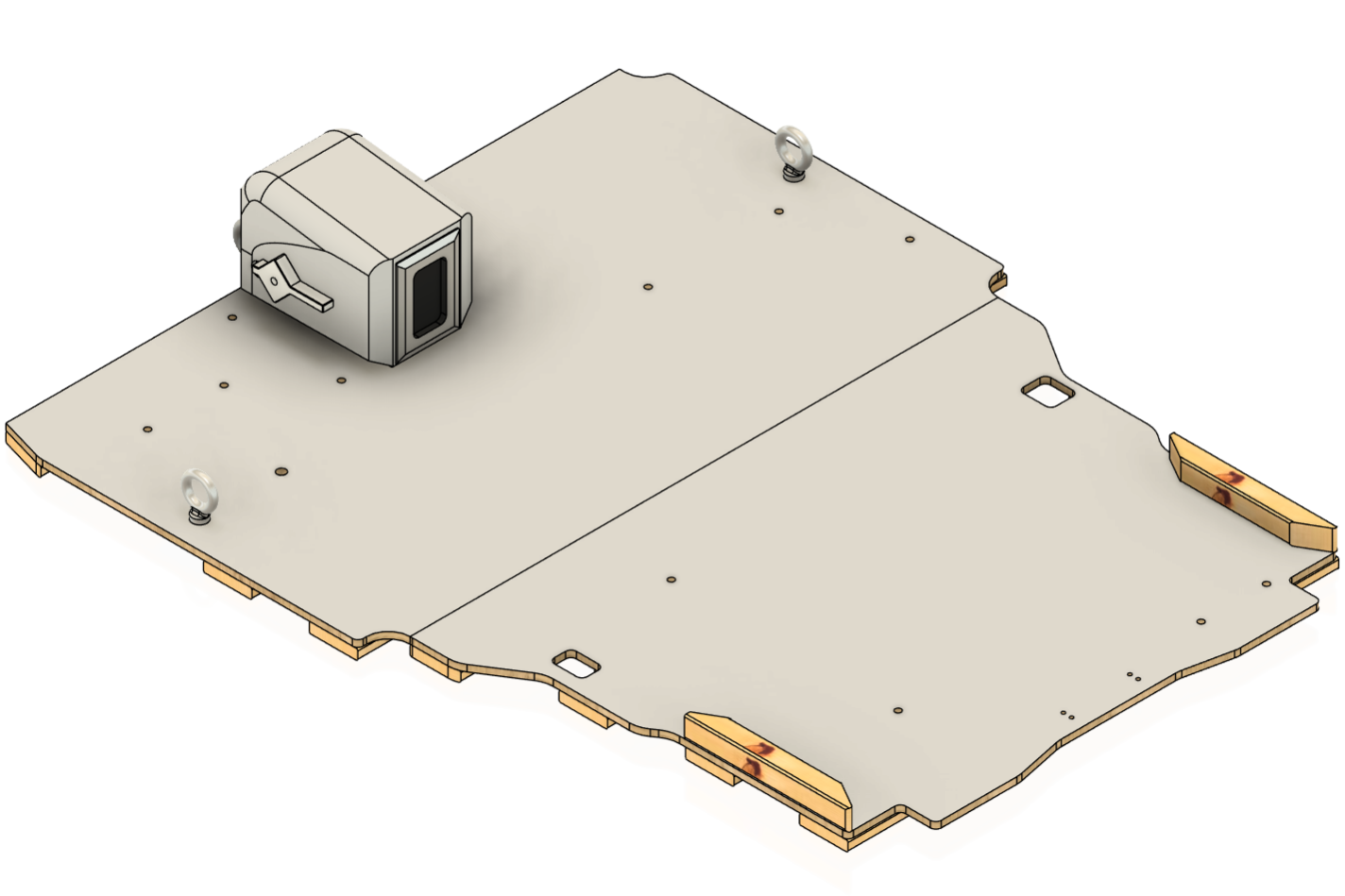

- 30in-ALL-519-A: 車載状態
- 30in-ALL-901-S: 主鏡光路
- 30in-ALL-902-S: 副鏡光路
- 30in-ALL-903-S: パラコア光路
- 30in-ALL-904-S: 入射光束
- 30in-ALL-909-A: 光学系全体
ページの先頭に 戻る
2. 30in-PMC: Primary Mirror and Cell
- 30in-PMC-009-A: 主鏡セル

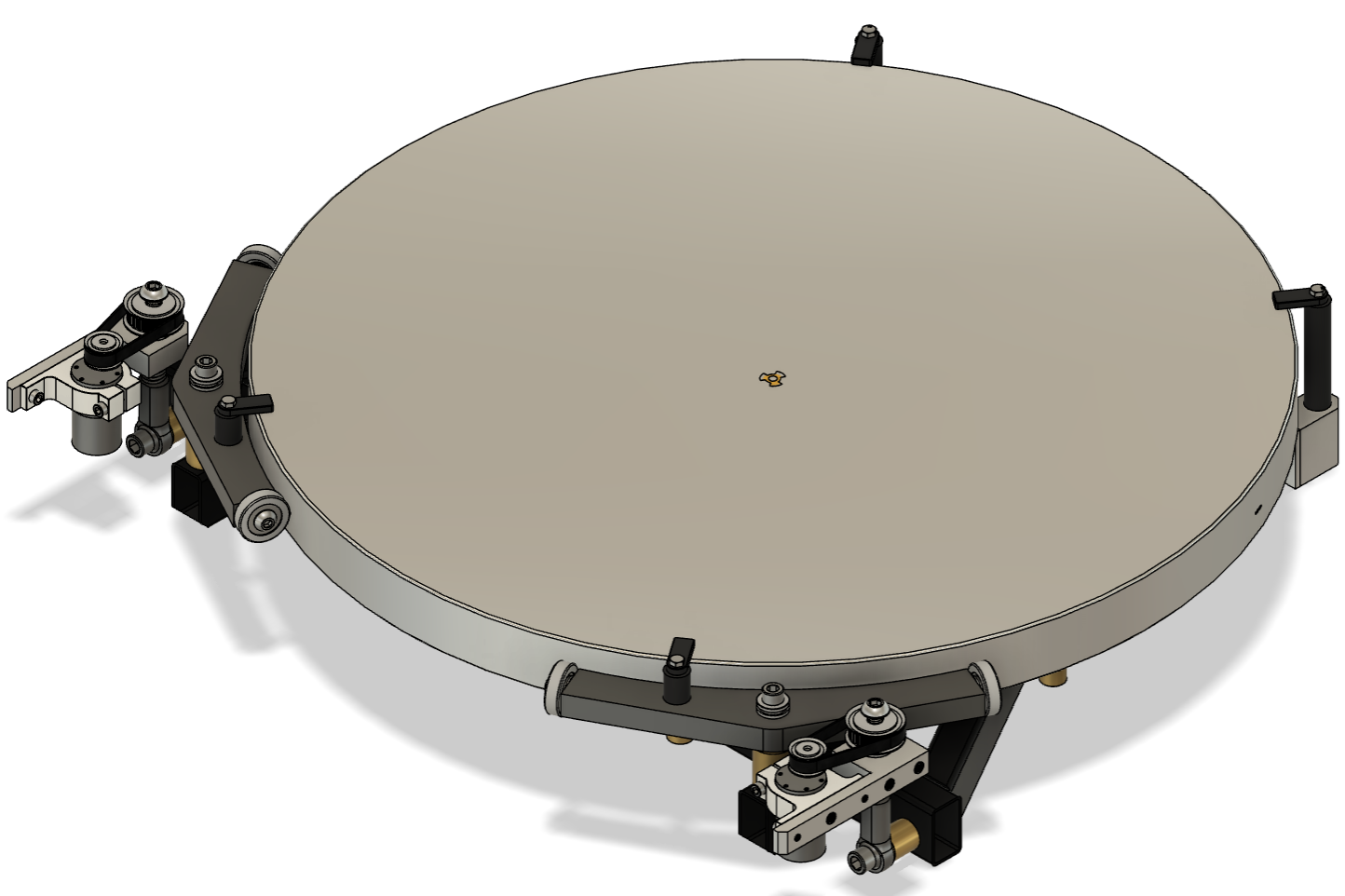

- 30in-PMC-019-A: 主鏡セル＋主鏡
- 30in-PMC-101-P: Primary Mirror 主鏡
- 30in-PMC-102-P: Center Mark 主鏡センターマーク

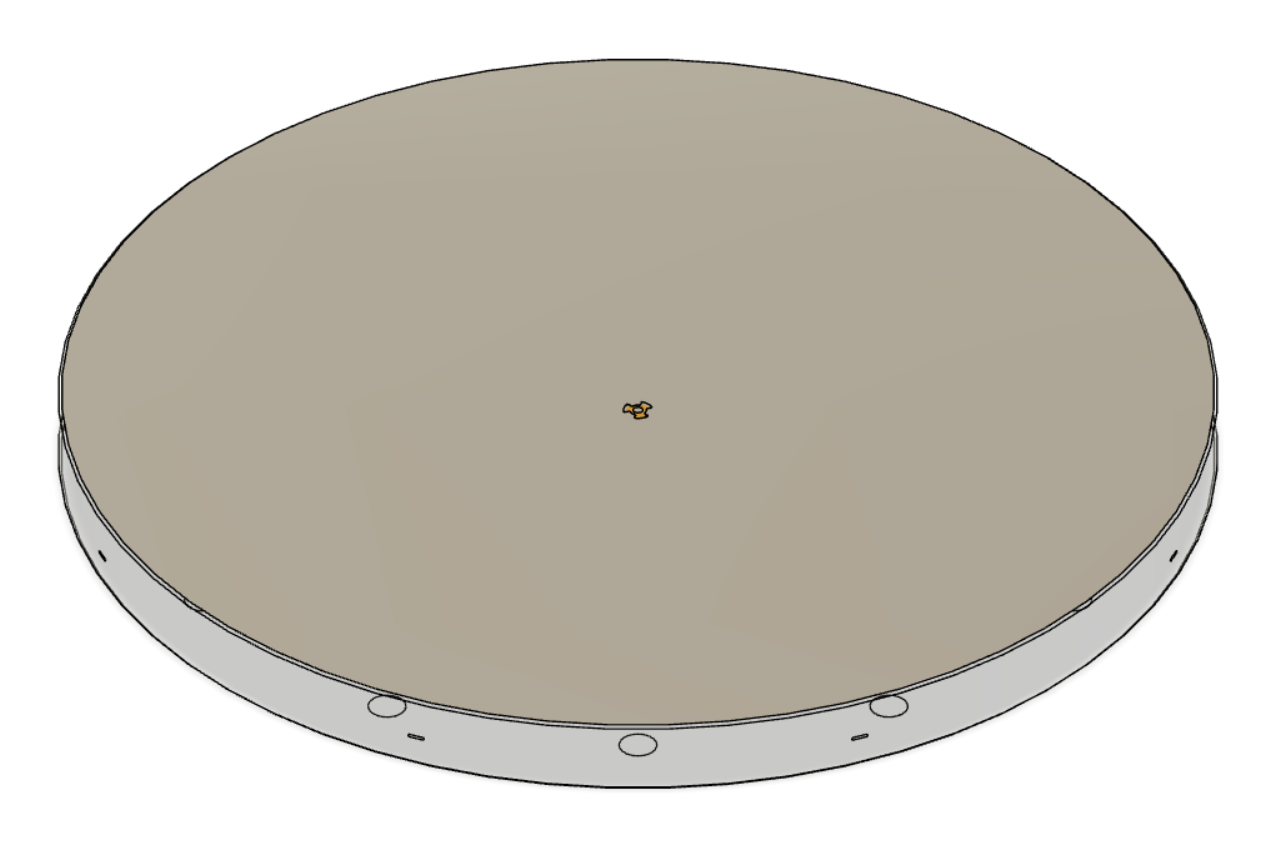

- 30in-PMC-109-A: Primary Mirror 主鏡
- 30in-PMC-201-F: LR Triangle 三角板（左右）
- 30in-PMC-202-F: Thick Back Pad 裏面パッド（厚）
- 30in-PMC-203-F: Tube 熱収縮チューブ

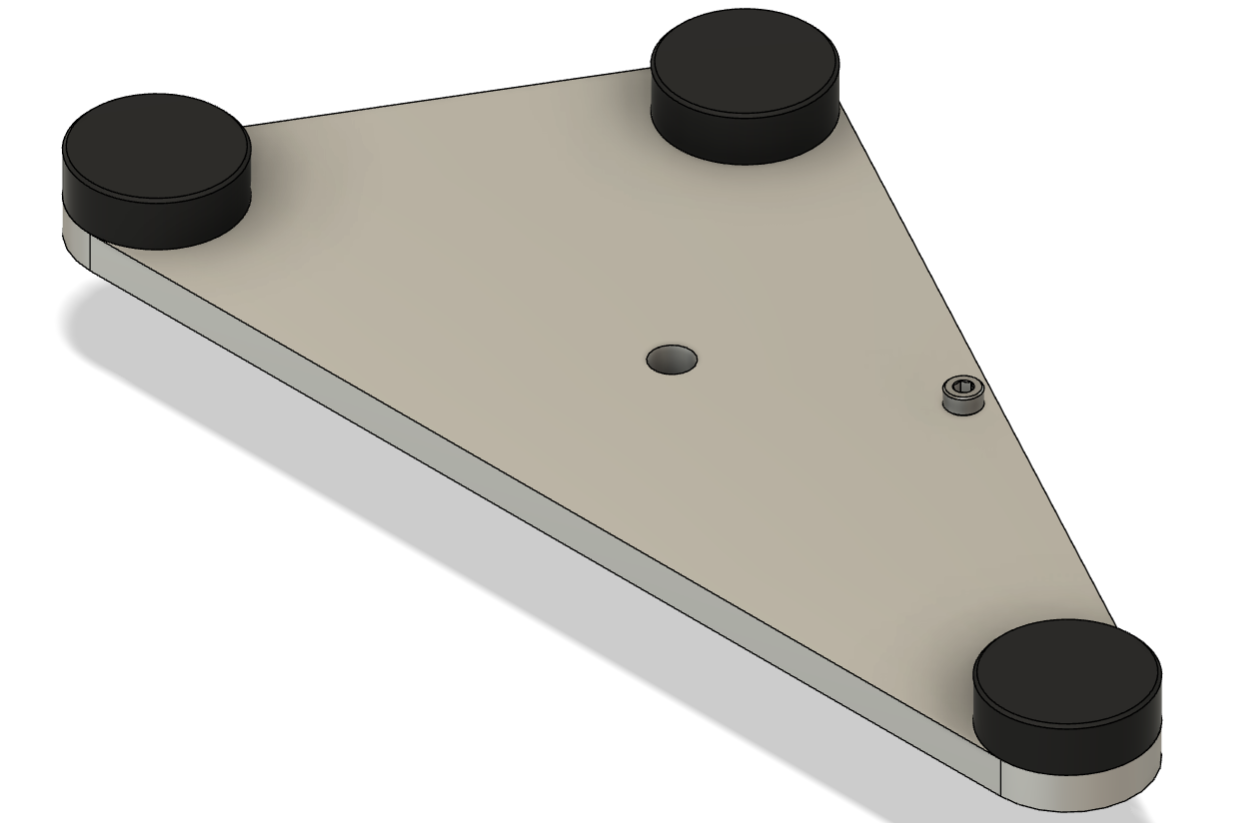

- 30in-PMC-209-A: Left Triangle 三角板（左）

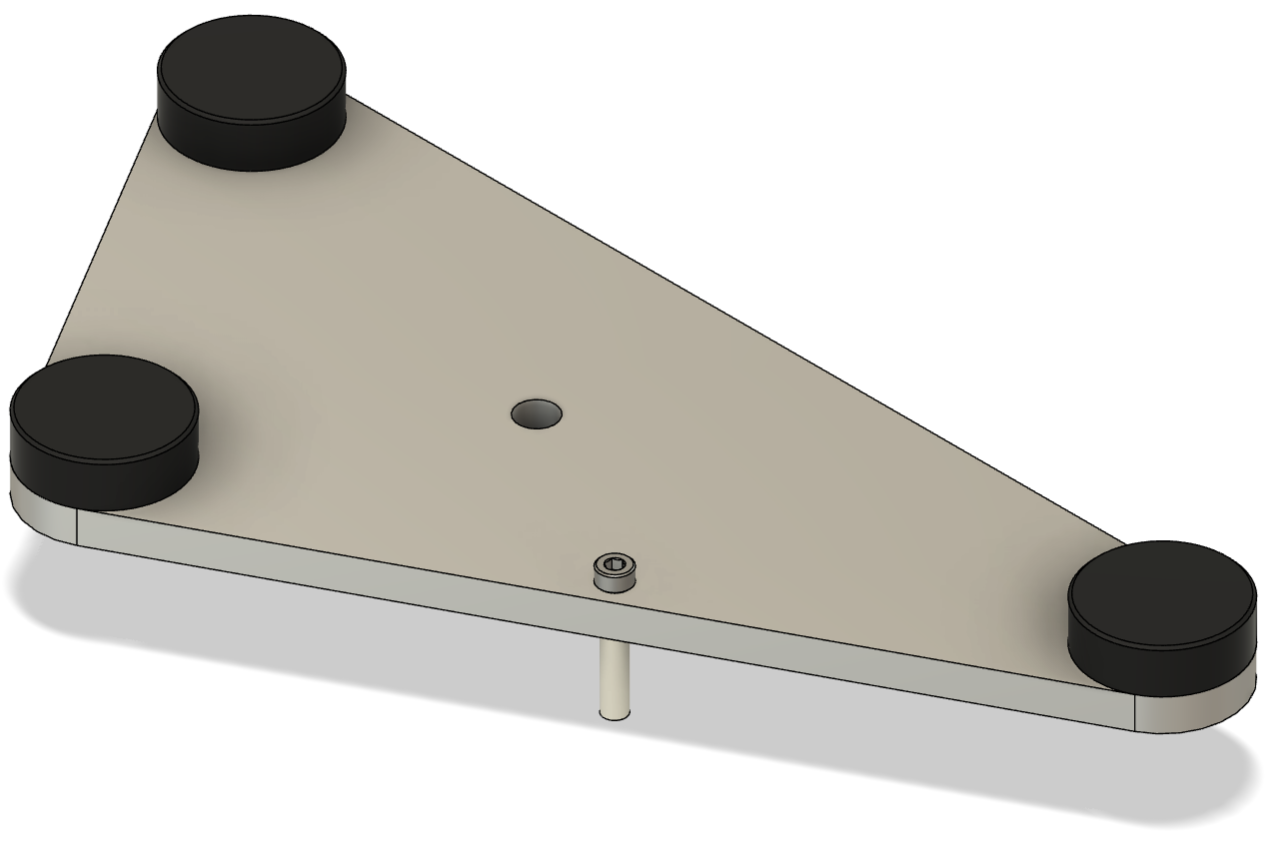

- 30in-PMC-219-A: Right Triangle 三角板（右）
- 30in-PMC-221-F: Center Triangle 三角板（中央）
- 30in-PMC-222-F: Thin Back Pad 裏面パッド（薄）

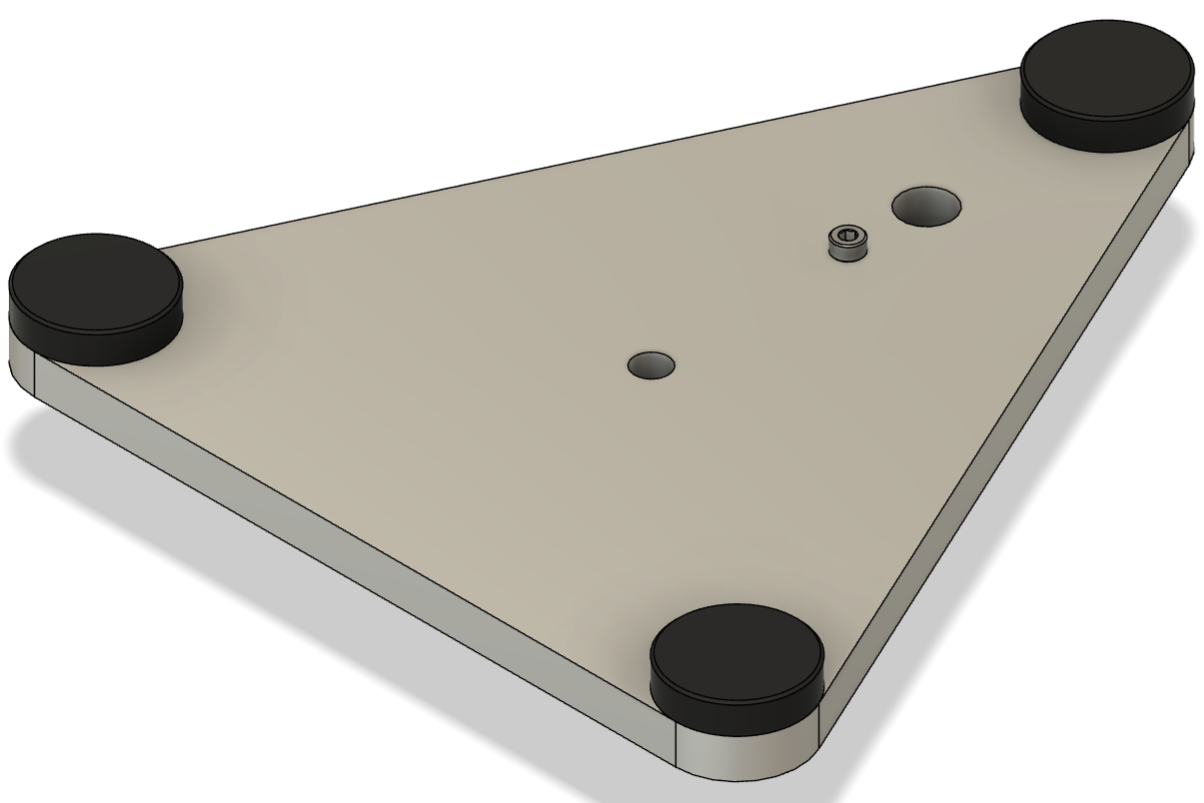

- 30in-PMC-229-A: Center Triangle 三角板（中央）
- 30in-PMC-231-F: Bottom Triangle : 三角板（底）
- 30in-PMC-232-F: LR Counterweight カウンターウェイト （左右）
- 30in-PMC-233-F: LR Counterweight カウンターウェイト（中央）
- 30in-PMC-238-S: 補助図面

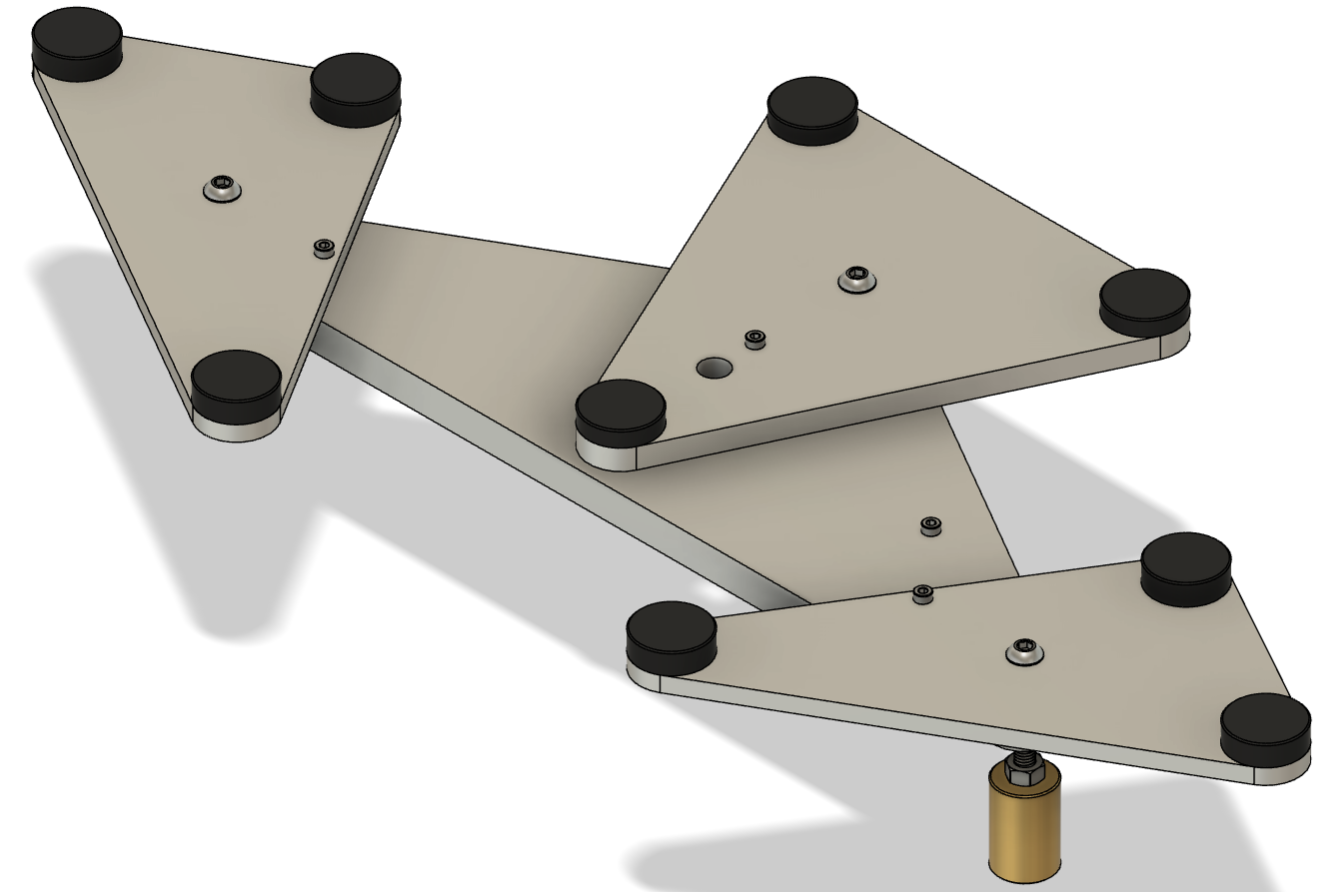

- 30in-PMC-239-A: Back Support 裏面サポート
- 30in-PMC-301-F: Whiffletree ウィッフルツリー
- 30in-PMC-302-P: Uretane Roller ウレタンローラー

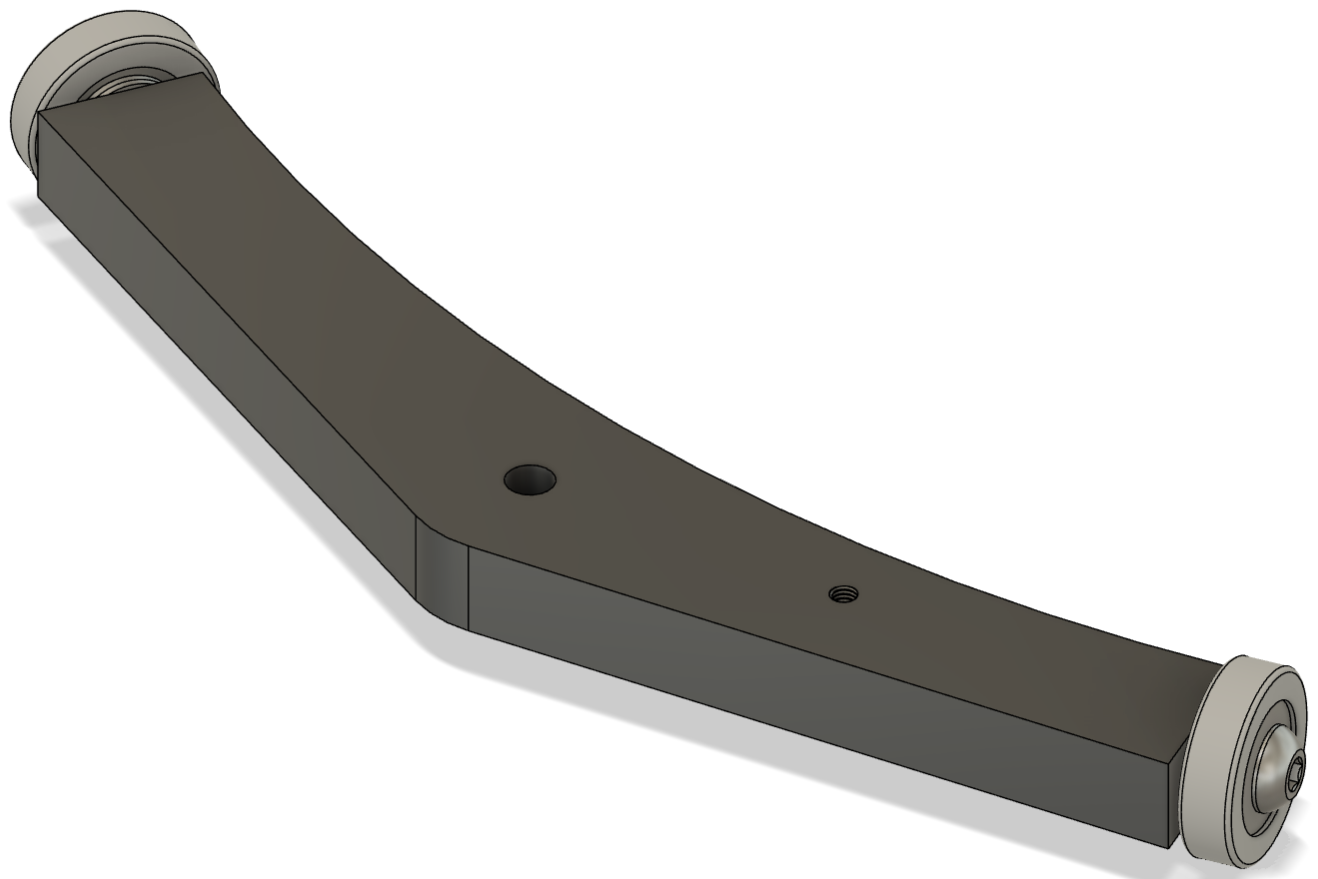

- 30in-PMC-309-A: Whiffletree ウィッフルツリー
- 30in-PMC-311-F: Stopper Plate 押さえ板
- 30in-PMC-312-F: Stopper Spacer スペーサー
- 30in-PMC-313-P: Thrust bearing スラストベアリング
- 30in-PMC-314-F: Whiffletree Spacer スペーサー

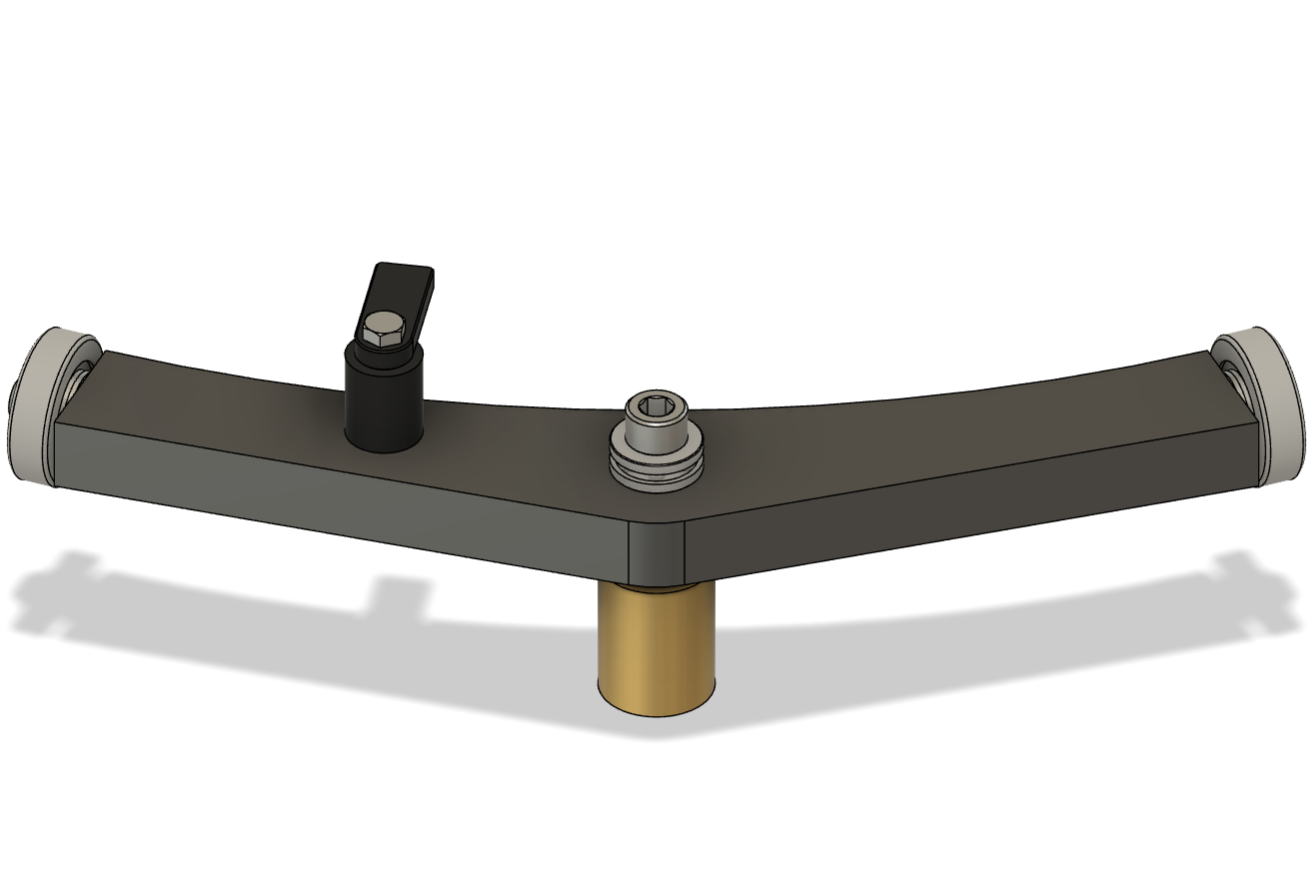

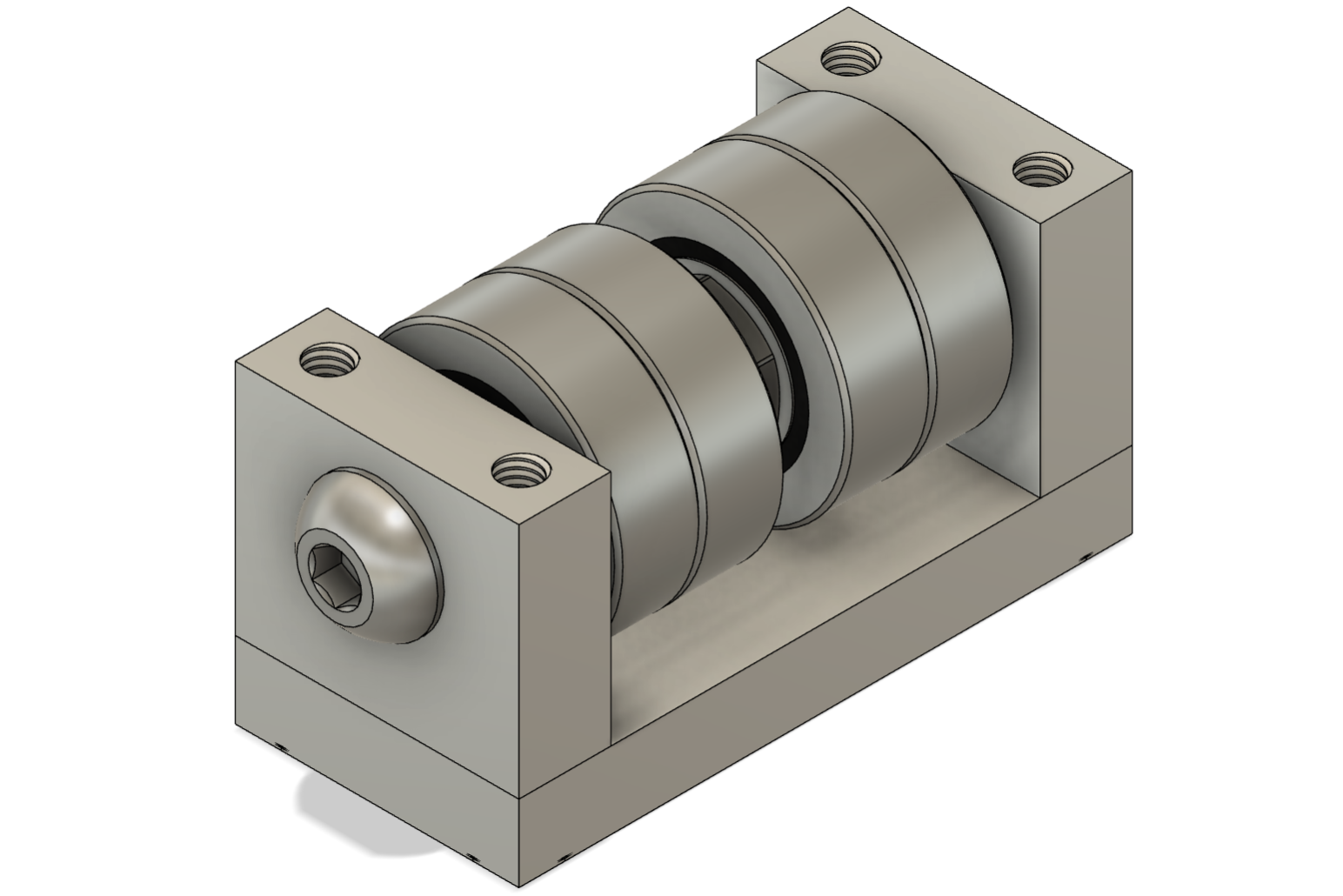

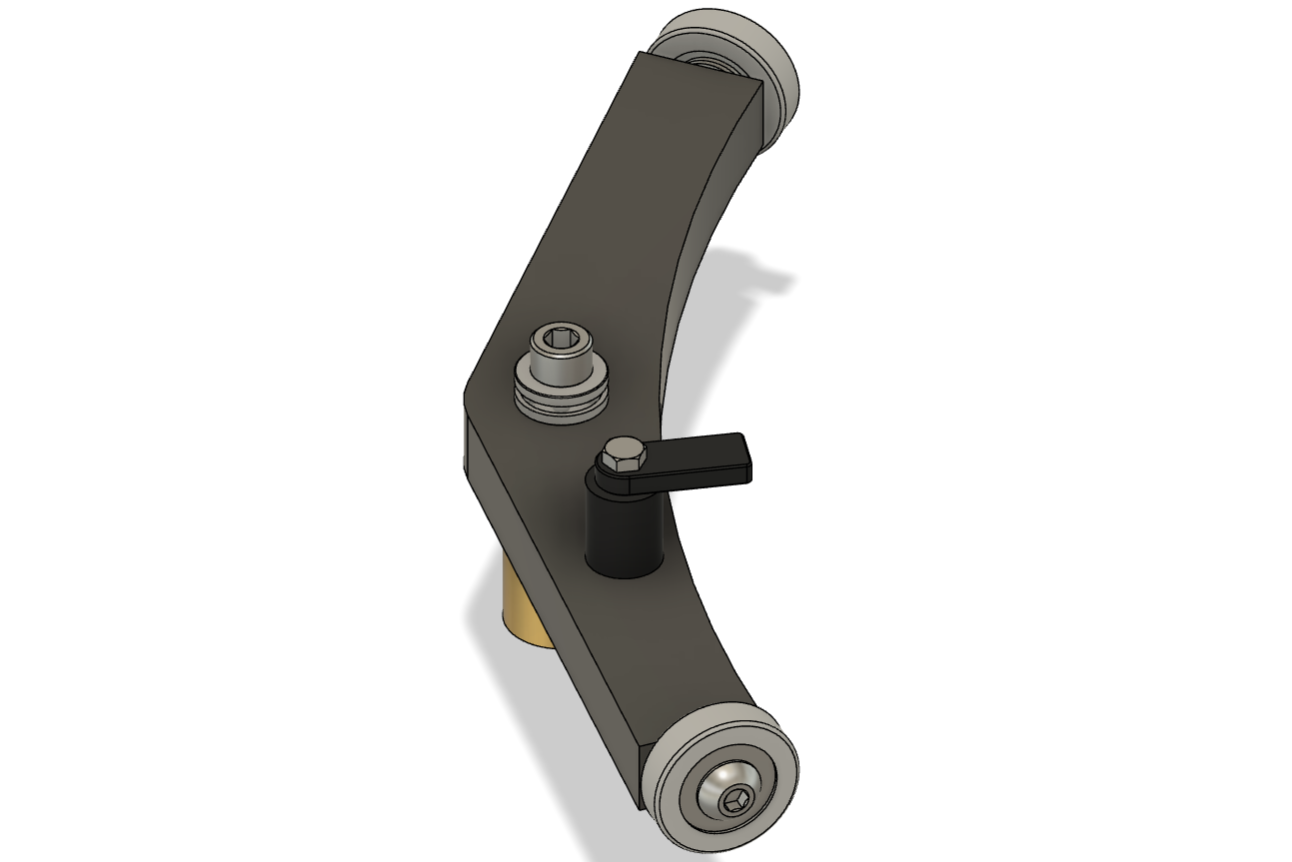

- 30in-PMC-319-A: Left Side Support 側面支持部（左）
- 30in-PMC-329-A: Right Side Support 側面支持部（右）
- 30in-PMC-331-F: Post 支柱
- 30in-PMC-332-F: Block ブロック
- 30in-PMC-333-F: Plate 板

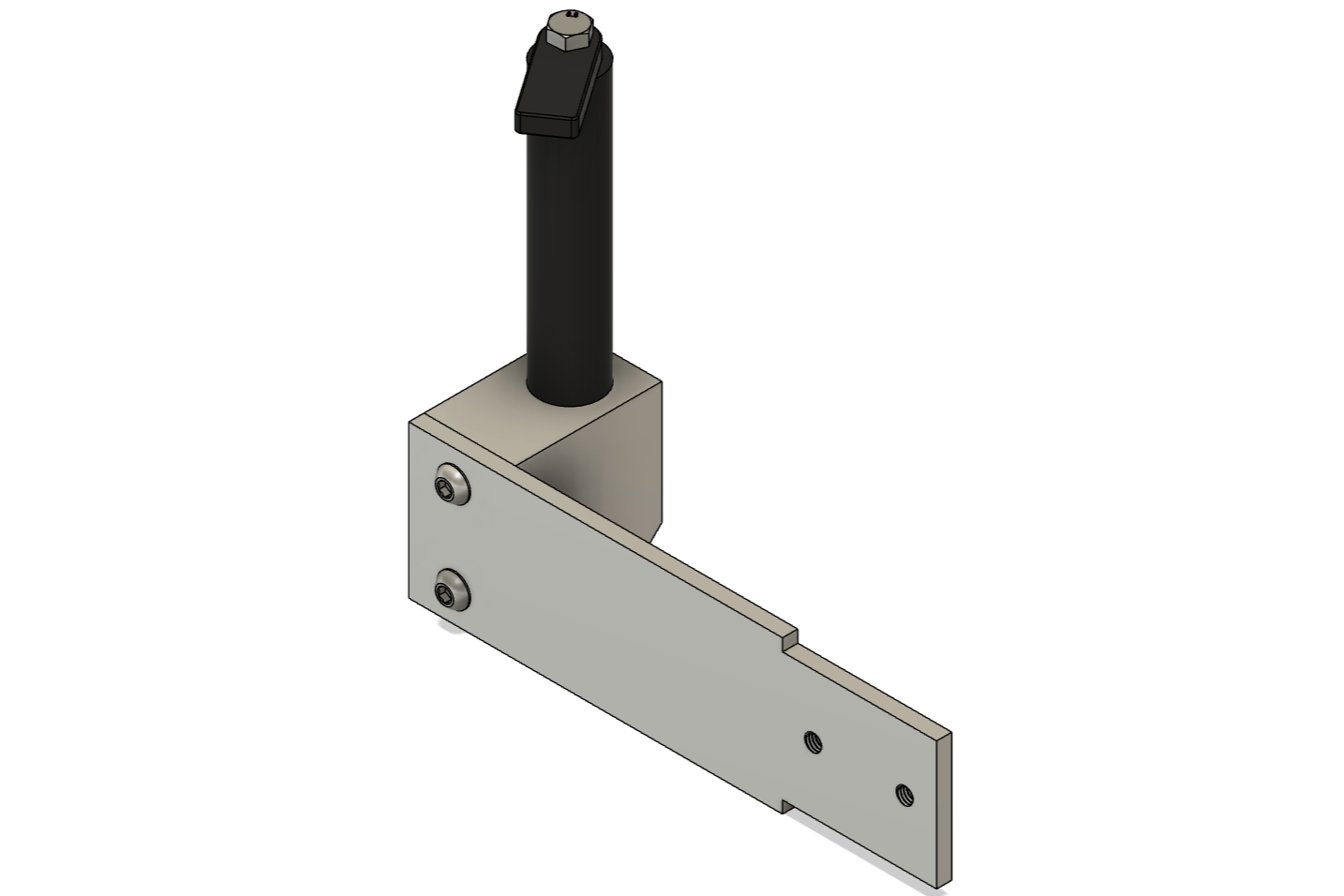

- 30in-PMC-339-A: Left Top Stopper 上部ストッパー（左）

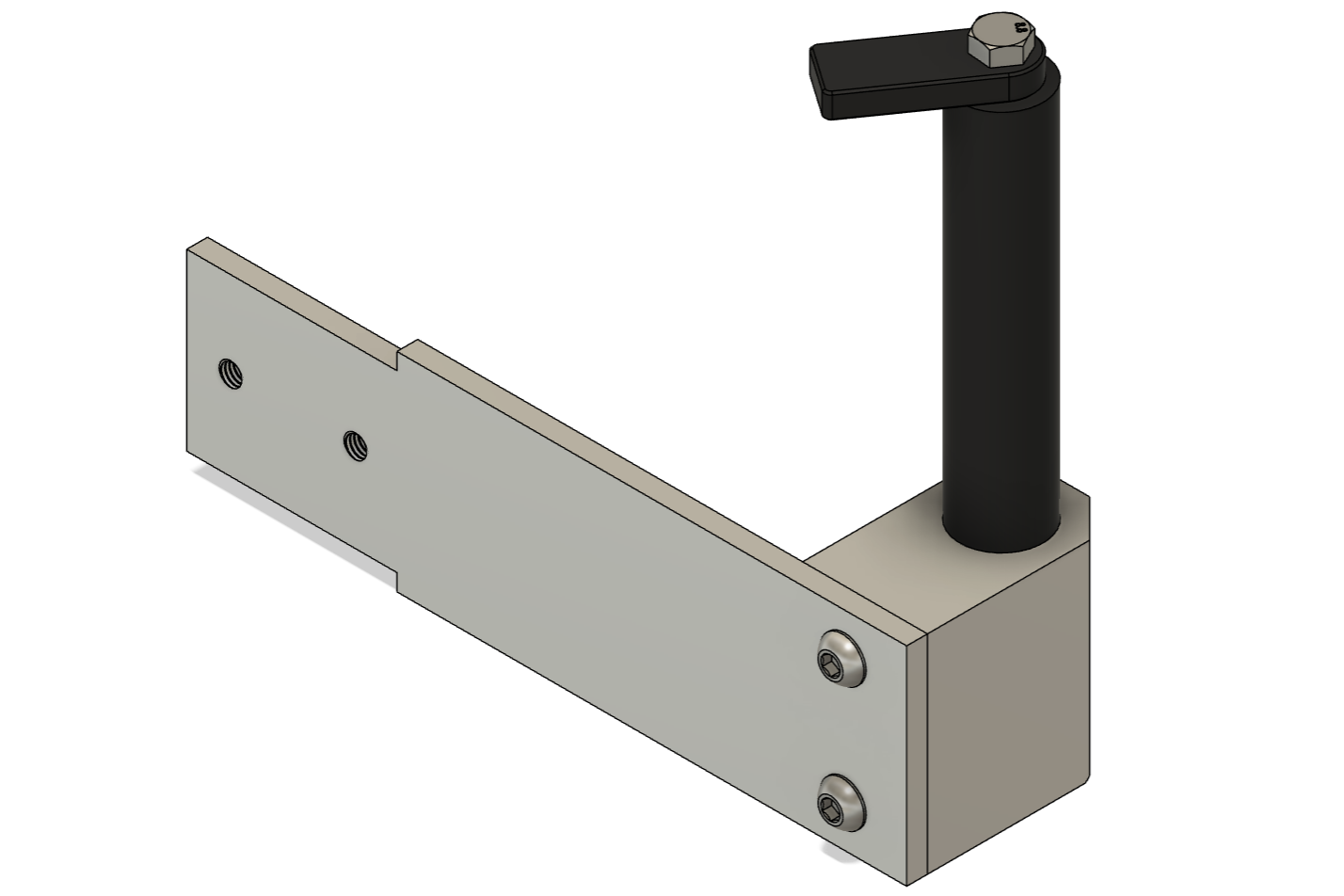

- 30in-PMC-349-A: Right Top Stopper 上部ストッパー（右）
- 30in-PMC-401-F: Bottom Frame 下フレーム
- 30in-PMC-402-F: Left Frame 左フレーム
- 30in-PMC-403-F: Right Frame 右フレーム
- 30in-PMC-404-F: Top Frame 上フレーム
- 30in-PMC-405-F: Leg Frame 脚フレーム

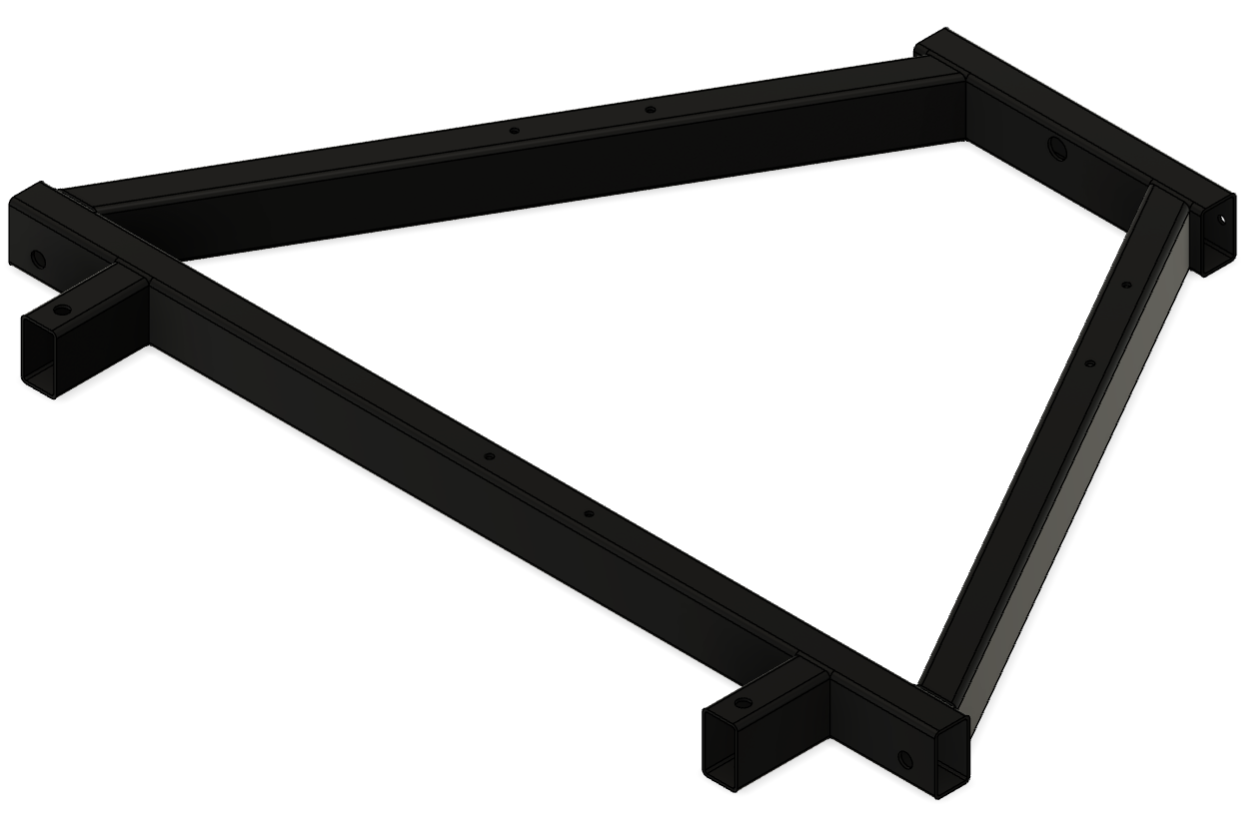

- 30in-PMC-409-A: Cell Chassis 主鏡セル筐体部
- 30in-PMC-501-F: Side Plate
- 30in-PMC-502-P: Rod End ロッドエンド（M16）
- 30in-PMC-503-F: Top Plate
- 30in-PMC-509-A: Top Support 上部支持点
- 30in-PMC-601-F: Side Support Plate 側面支持板
- 30in-PMC-602-P: Rod End ロッドエンド（M12）
- 30in-PMC-603-P: Spring ばね
- 30in-PMC-604-P: Timing Pulley タイミングプーリー（三ツ星25S5M0100A）
- 30in-PMC-605-P: Thrust bearing スラストベアリング

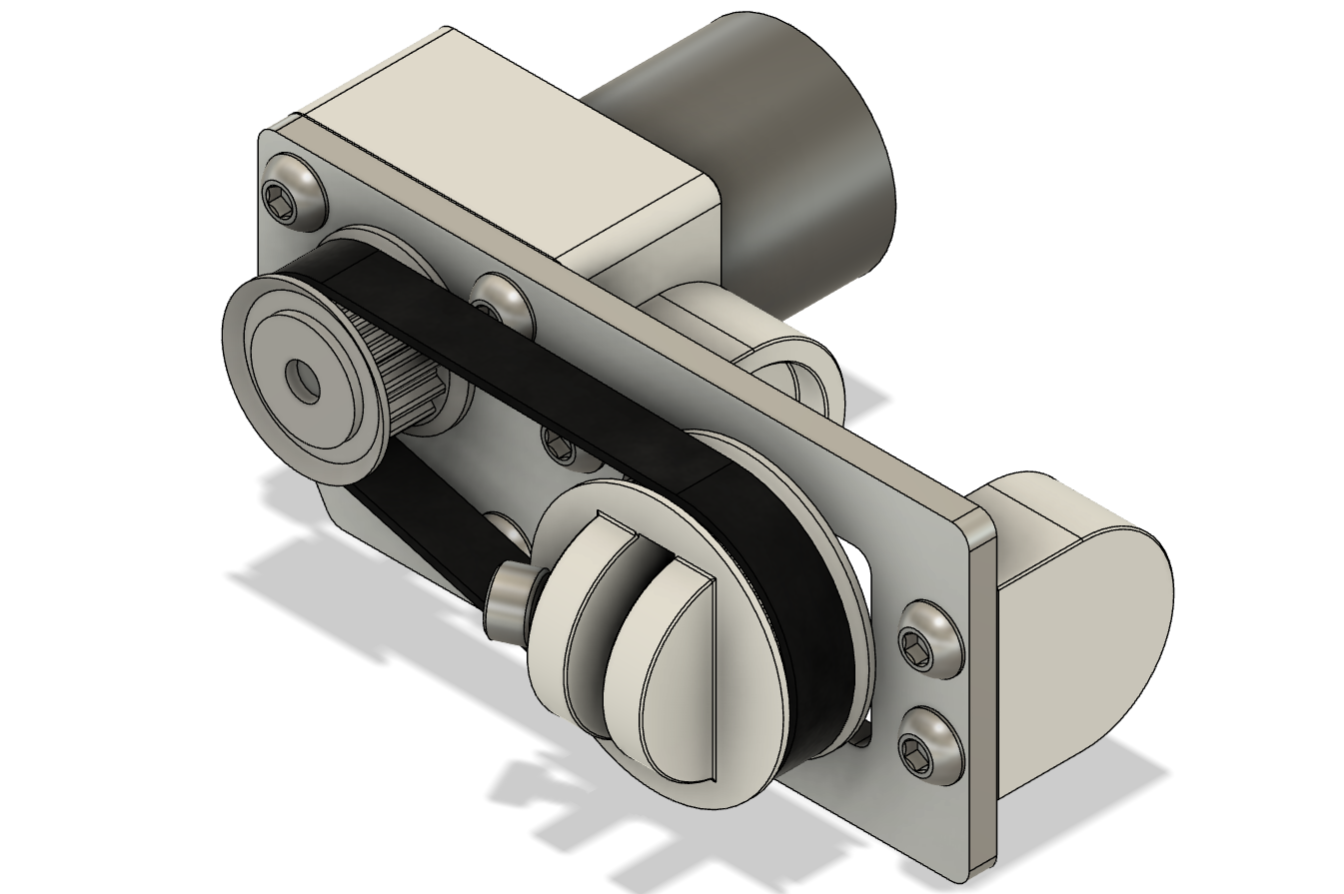

- 30in-PMC-611-P: Motor モーター
- 30in-PMC-612-F: Motor Base モーター取り付け板
- 30in-PMC-613-F: Shaft Spacer シャフトスペーサー
- 30in-PMC-614-P: Timing Pulley タイミングプーリー（三ツ星25S5M0100A）
- 30in-PMC-615-P: Timing Velt タイミングベルト（三ツ星100S5M255）
- 30in-PMC-619-A: Left Support 左面モーターユニット

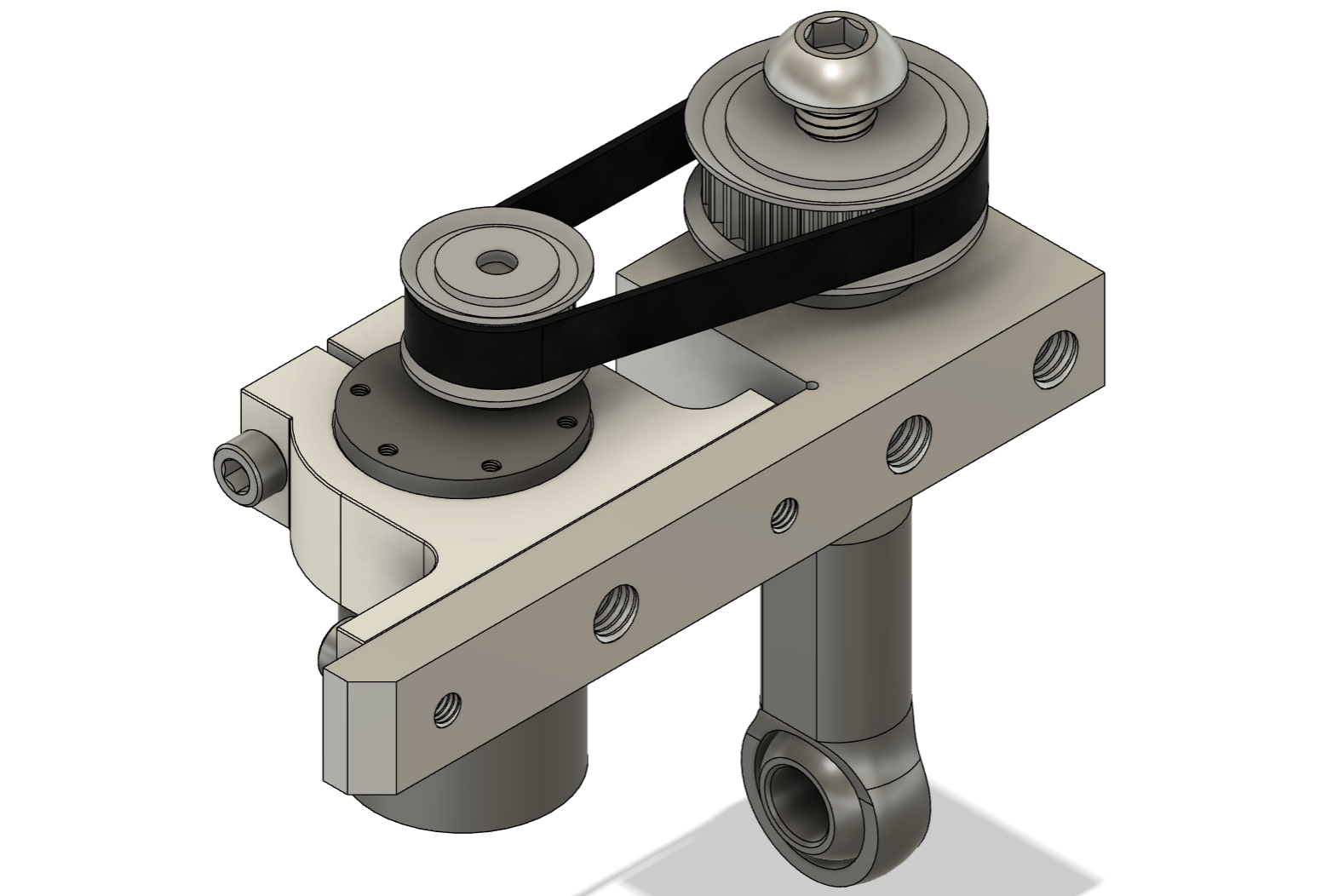

- 30in-PMC-629-A: Righ Support 右面モーターユニット
- 30in-PMC-701-P: LR Support Spacer スペーサー
ページの先頭に 戻る

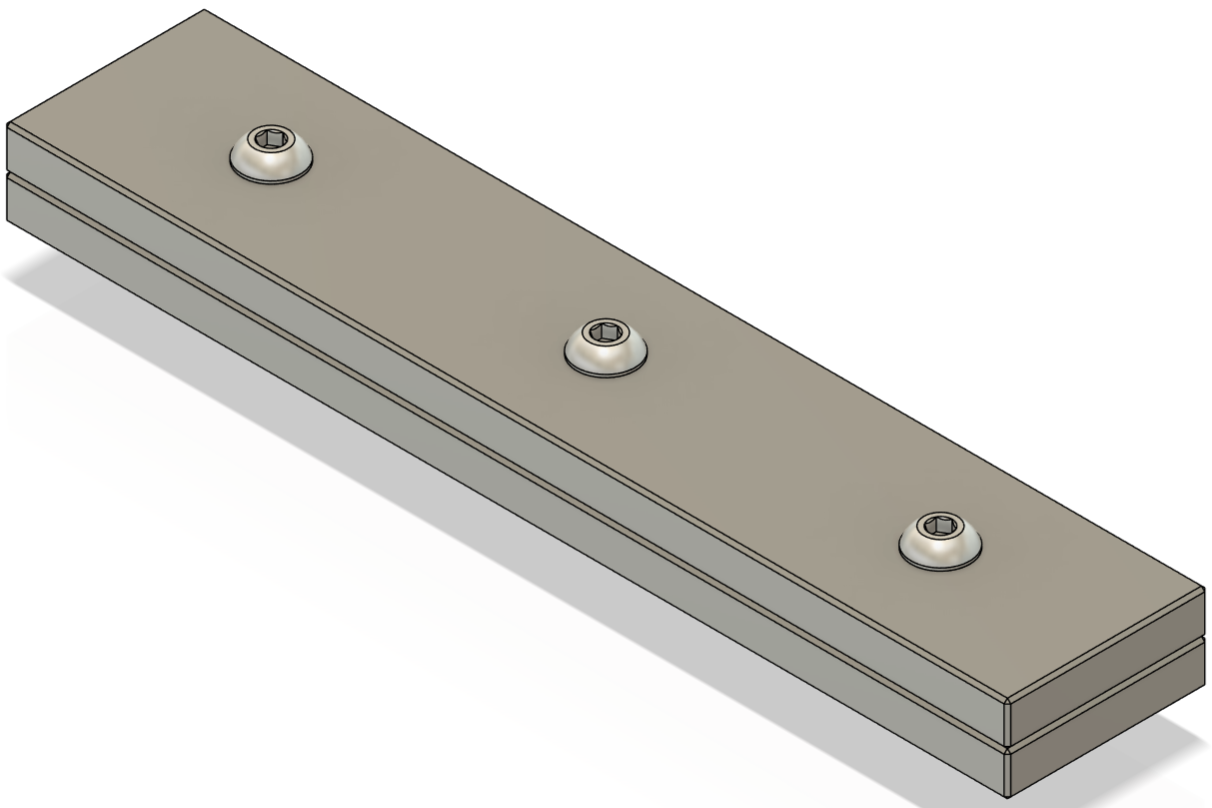

3. 30in-MBX: Mirror Box and EL Axis
- 30in-MBX-009-A: Mirror Box and El Axis ミラーボックス
- 30in-MBX-019-A: Mirror Box and El Axis ミラーボックス（蓋を閉めた状態）
- 30in-MBX-101-F: Left Panel Body 左パネル
- 30in-MBX-102-F: Left Panel Arc 左パネル円弧
- 30in-MBX-103-F: ELベアリング（アルミニウム）
- 30in-MBX-104-F: Truss Pad トラスパッド
- 30in-MBX-105-P: Wing Nut ウィングナット（Kipp K0274.1A2）

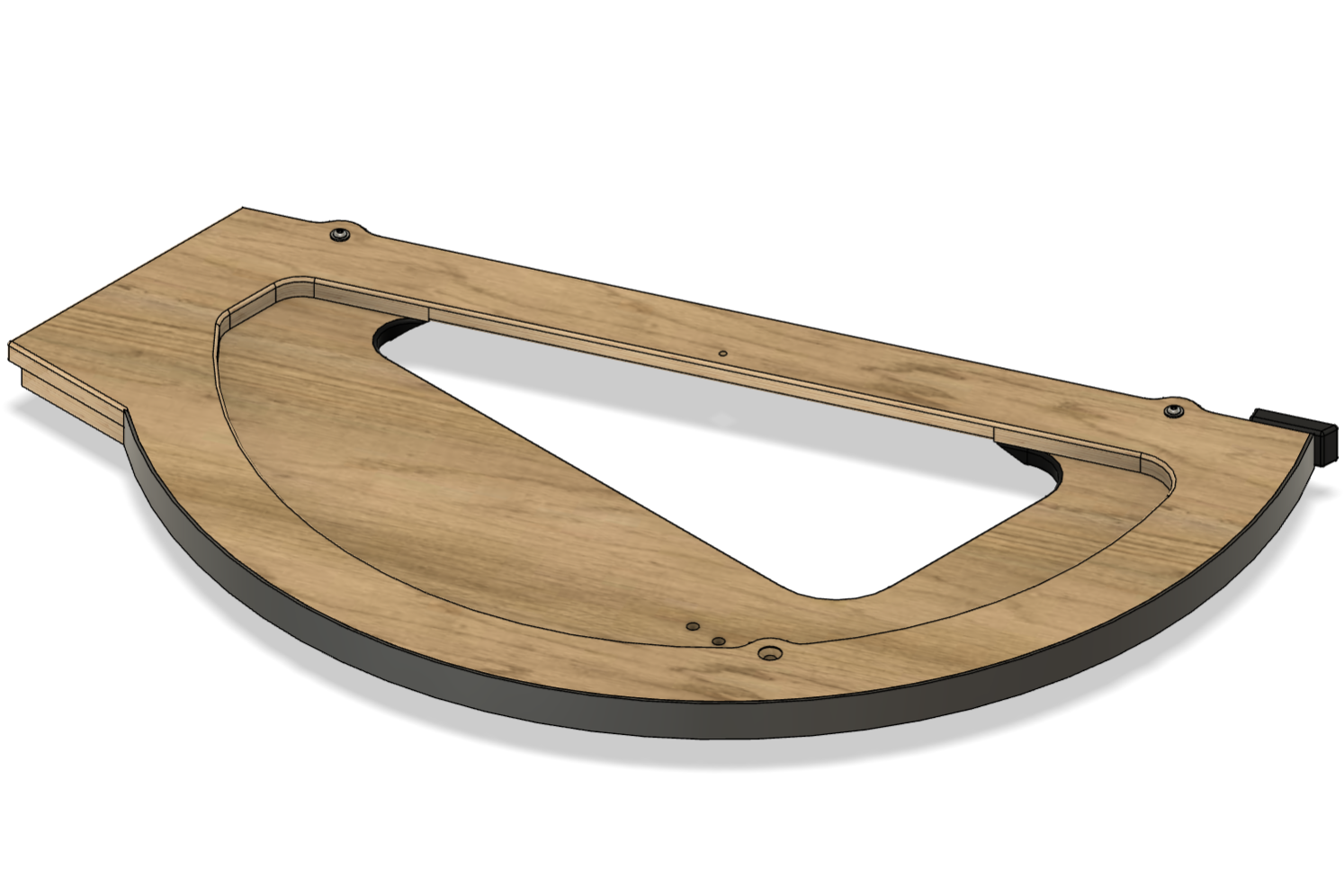

- 30in-MBX-109-A: Left EL Panel 左パネル全体
- 30in-MBX-111-F: ELベアリング（GFRP）
- 30in-MBX-112-F: Right Panel Body 右パネル
- 30in-MBX-119-A: Right EL Panel 右パネル全体
- 30in-MBX-121-F: Top Panel 上パネル
- 30in-MBX-129-A: Top Panel 上パネル全体
- 30in-MBX-131-F: Bottom Panel 下パネル
- 30in-MBX-132-F: Bottom Down Panel 下底パネル
- 30in-MBX-133-F: Bottom Spacer 下パネルスペーサー
- 30in-MBX-134-F: Bottom Bridge 下パネルブリッジ

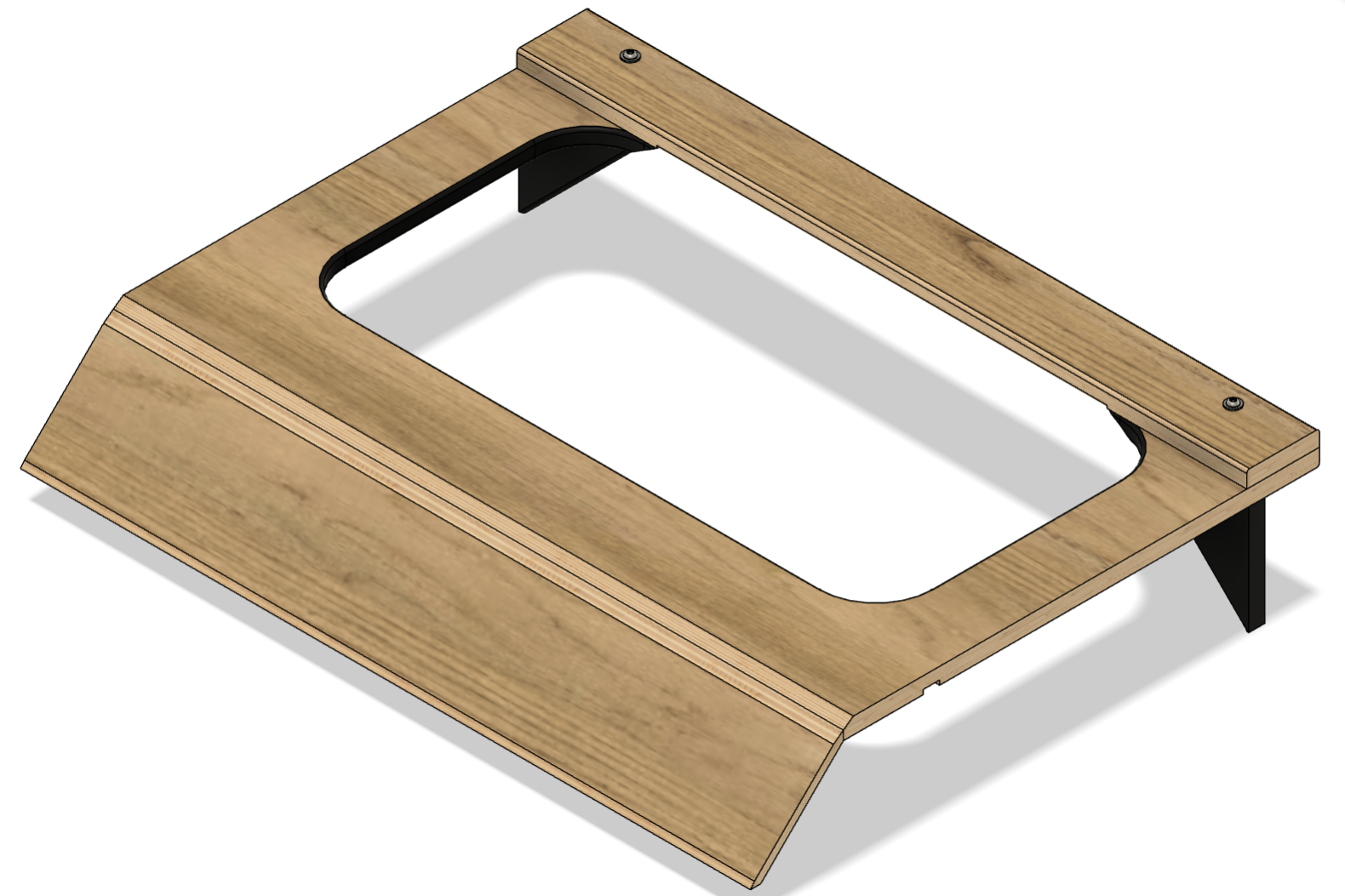

- 30in-MBX-139-A: Bottom Panel 下パネル全体
- 30in-MBX-141-F: Up Panel フタパネル
- 30in-MBX-142-F: Corner Panel コーナーパネル

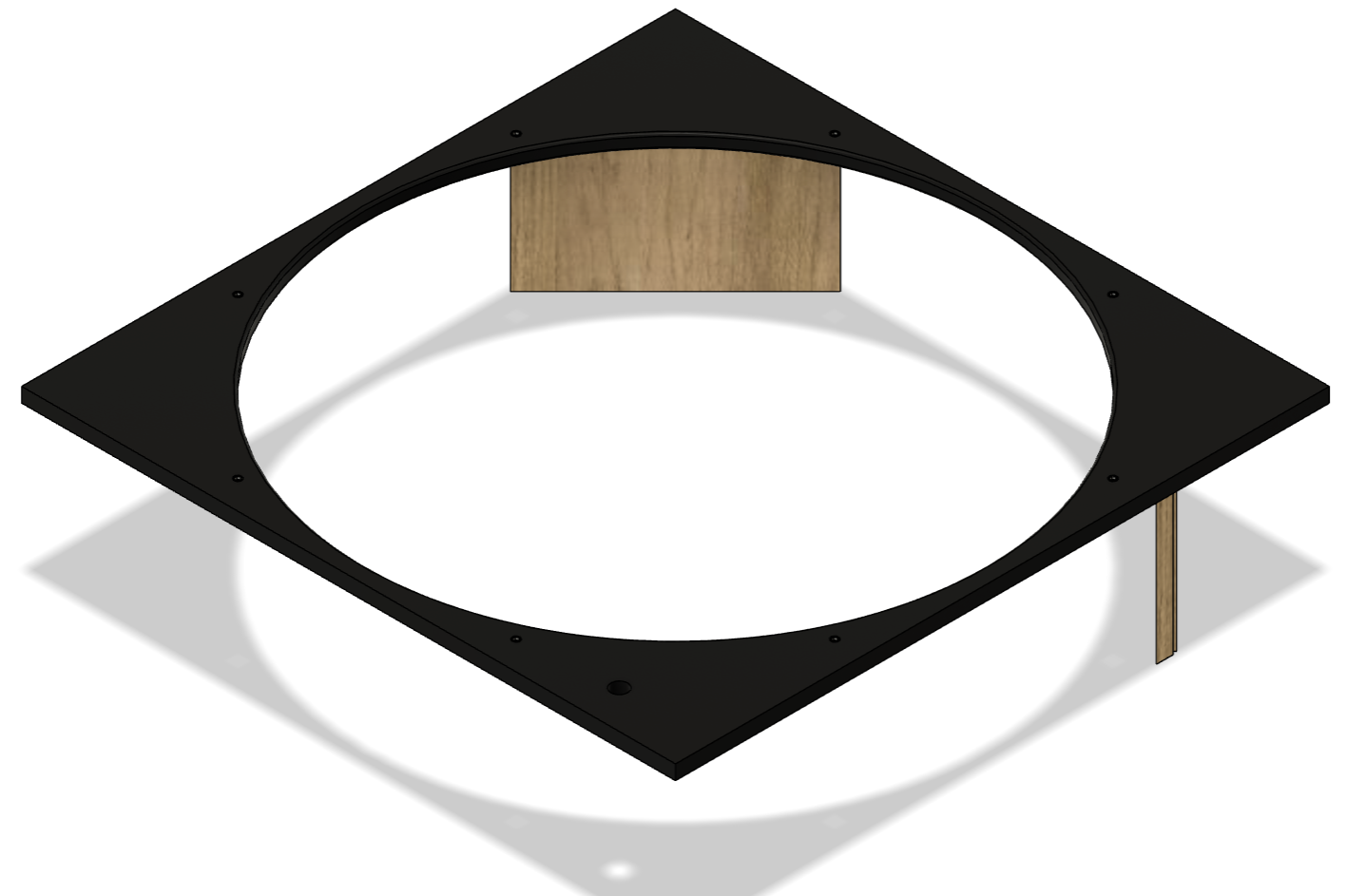

- 30in-MBX-149-A: Up Panel フタパネル全体
- 30in-MBX-151-F: Down Panel 底パネル

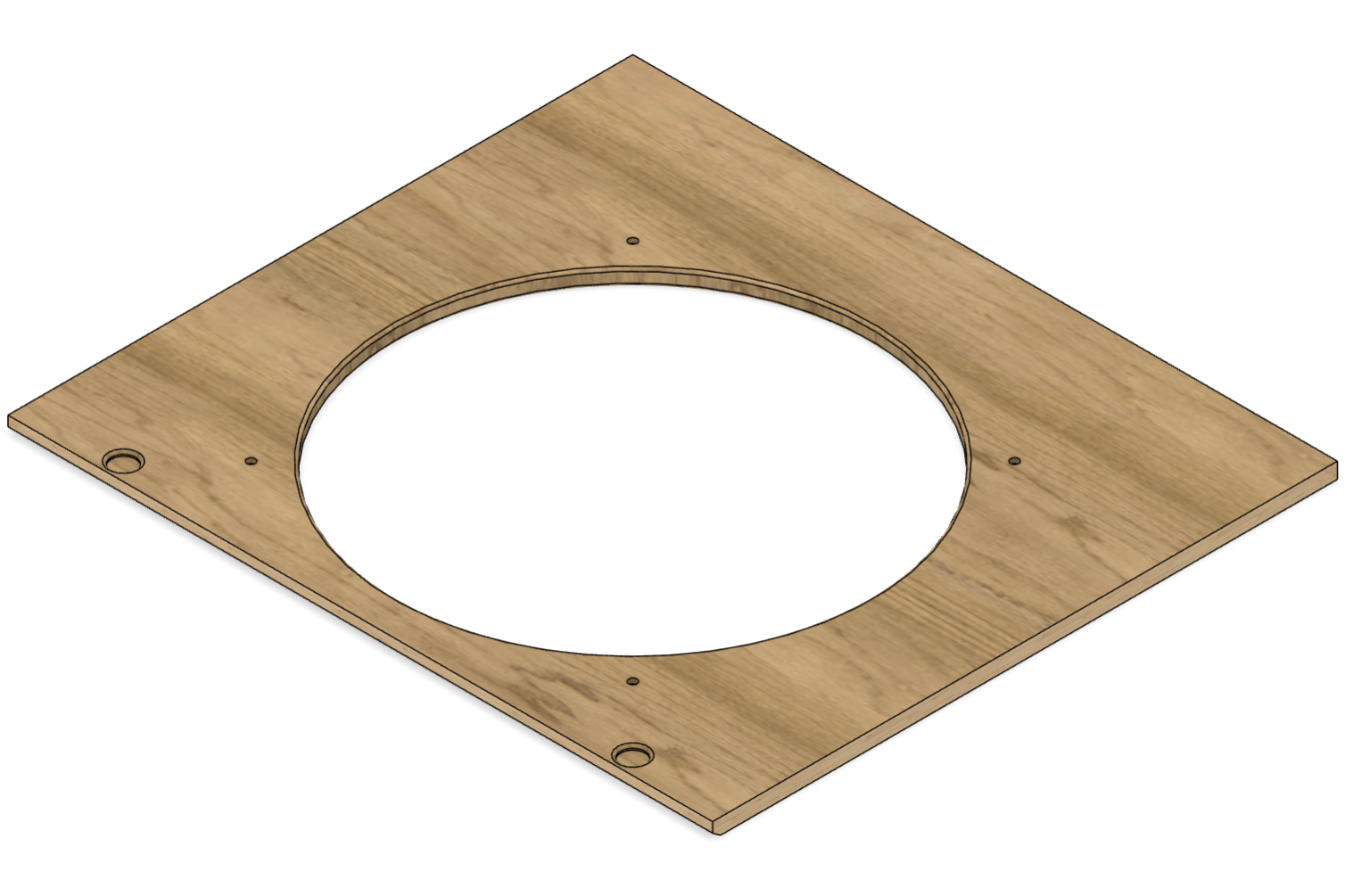

- 30in-MBX-159-A: Down Panel 底パネル前置阿

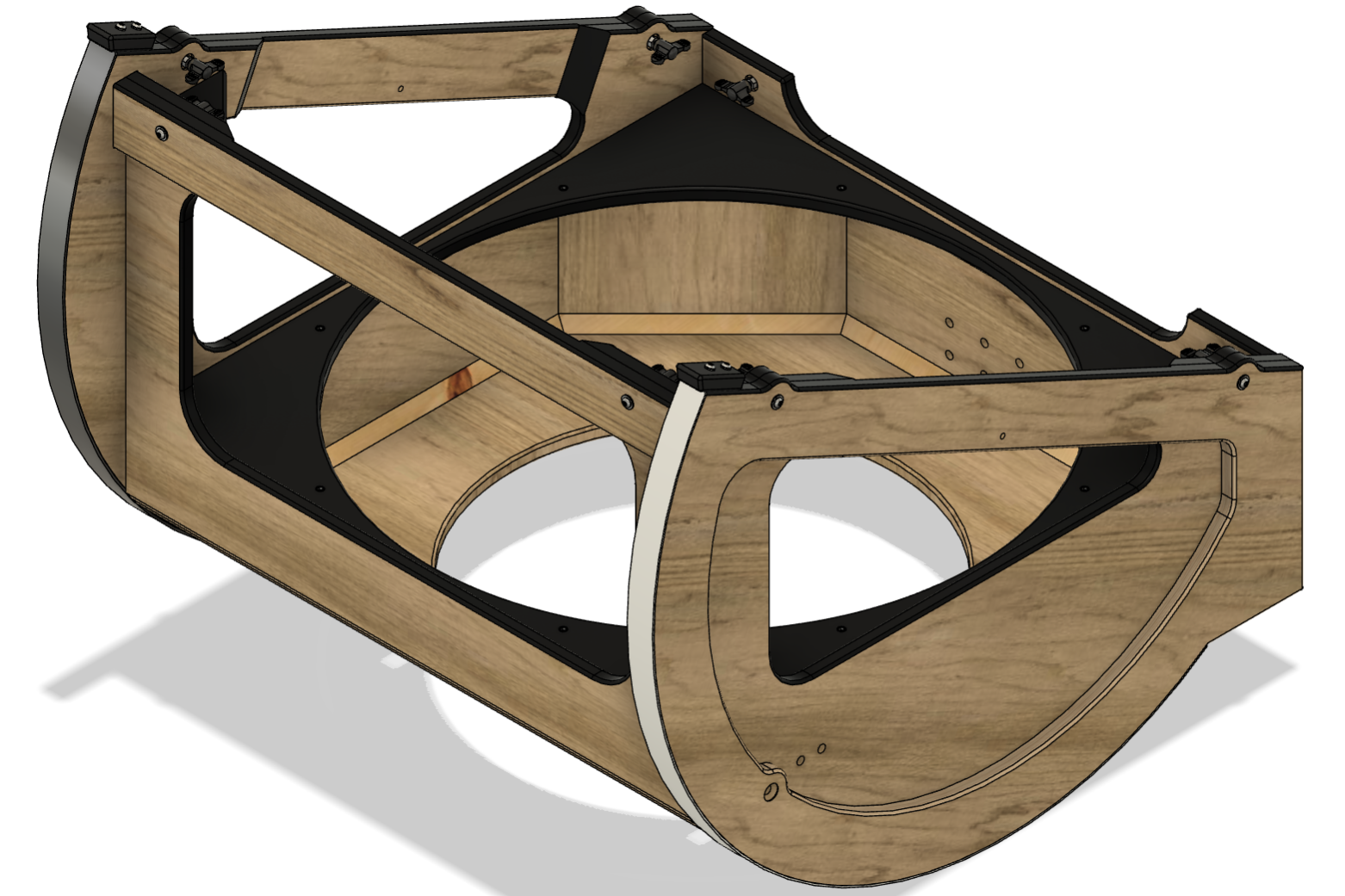

- 30in-MBX-169-A: All Panel パネル組み立て図
- 30in-MBX-201-F: GFRP 防水防湿レイヤー
- 30in-MBX-202-F: 上スペーサー
- 30in-MBX-203-F: 左右スペーサー
- 30in-MBX-301-F: 上フタリム
- 30in-MBX-302-F: 上フタ
- 30in-MBX-303-F: GFRP 防水防湿レイヤー
- 30in-MBX-304-F: ネジベース
- 30in-MBX-305-F: シリコンパッキン

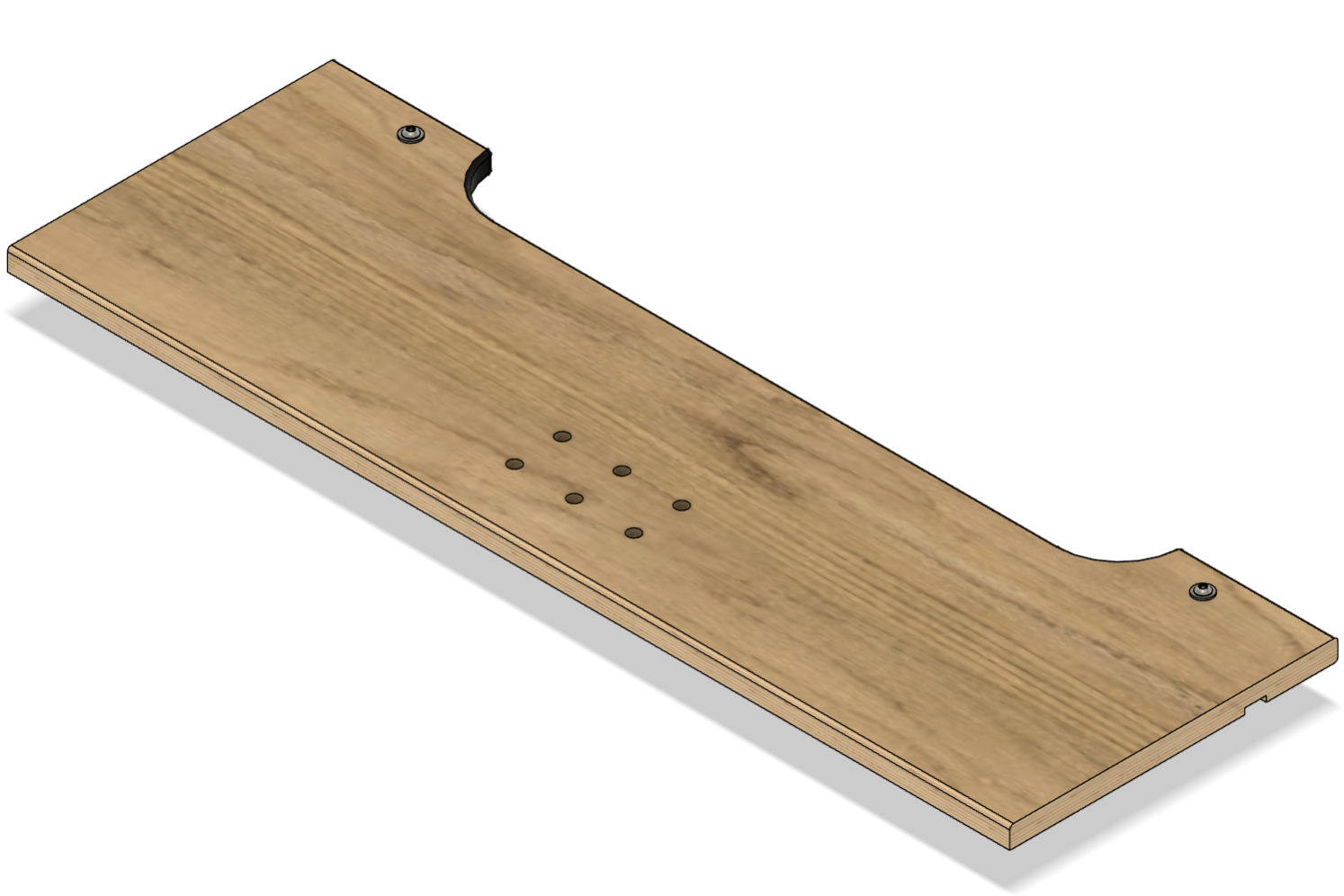

- 30in-MBX-306-F: トップケージ保管用金具A
- 30in-MBX-307-F: トップケージ保管用金具B

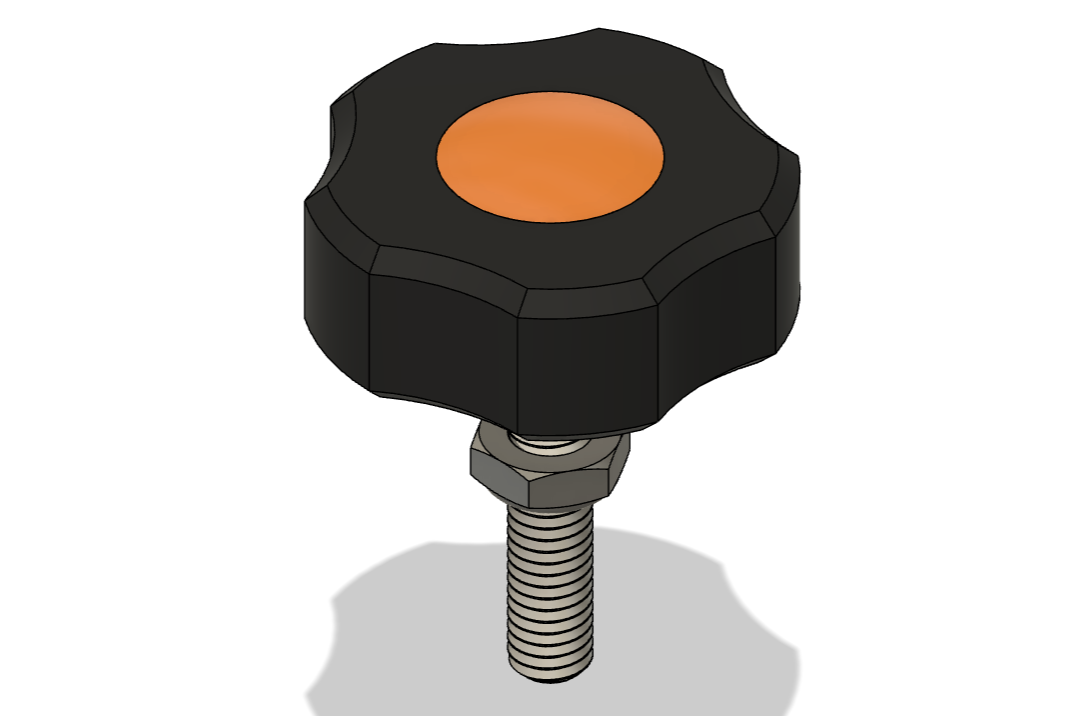

- 30in-MBX-309-A: フタとり付けネジ

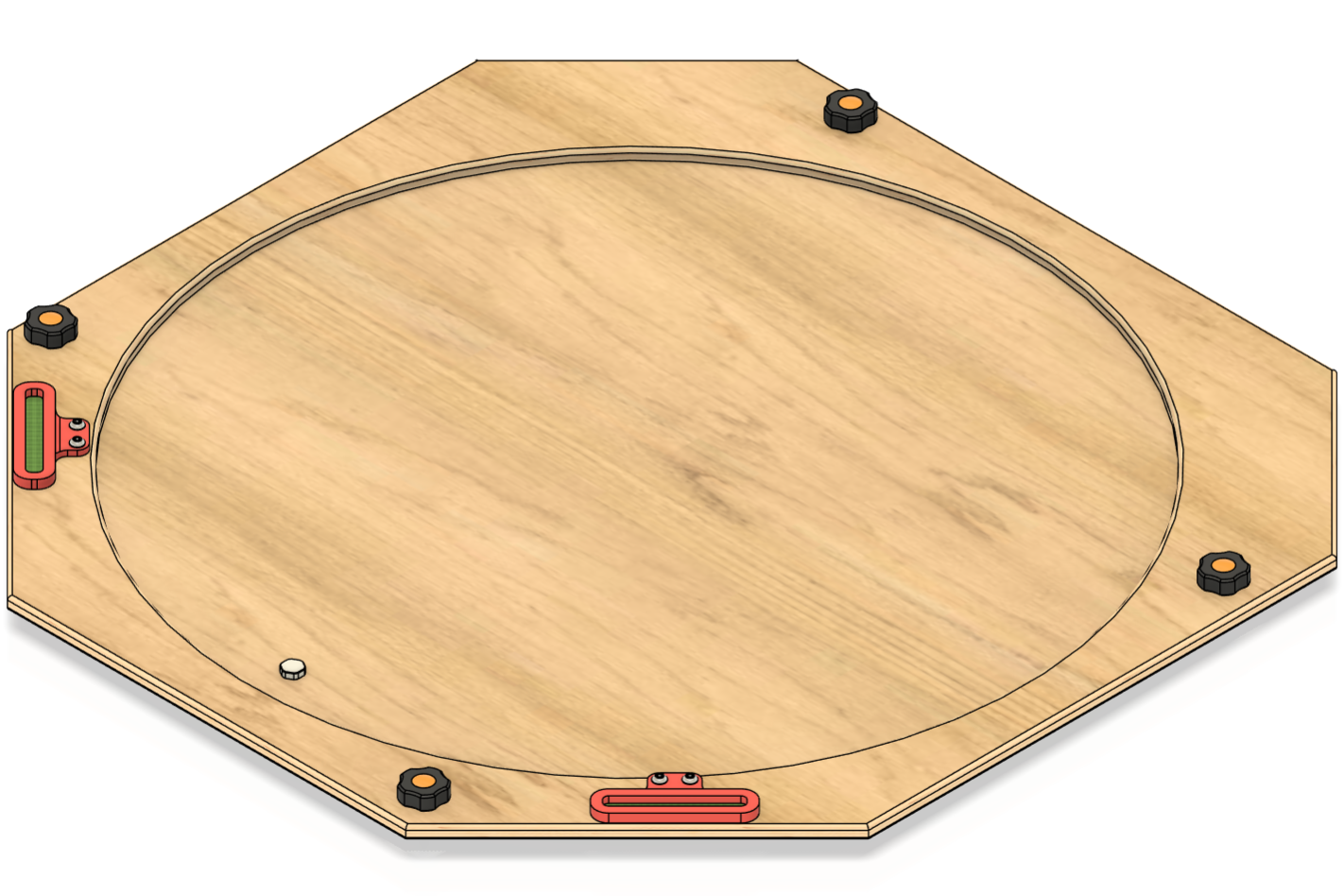

- 30in-MBX-319-A: 上フタ
- 30in-MBX-401-F: 下フタリム
- 30in-MBX-402-F: 下フタ
- 30in-MBX-403-F: GFRP 防水防湿レイヤー
- 30in-MBX-404-F: シリコンパッキン
- 30in-MBX-405-P: エバードライ（乾燥剤）
- 30in-MBX-406-F: 乾燥剤ケース下
- 30in-MBX-407-F: 乾燥剤ケース上

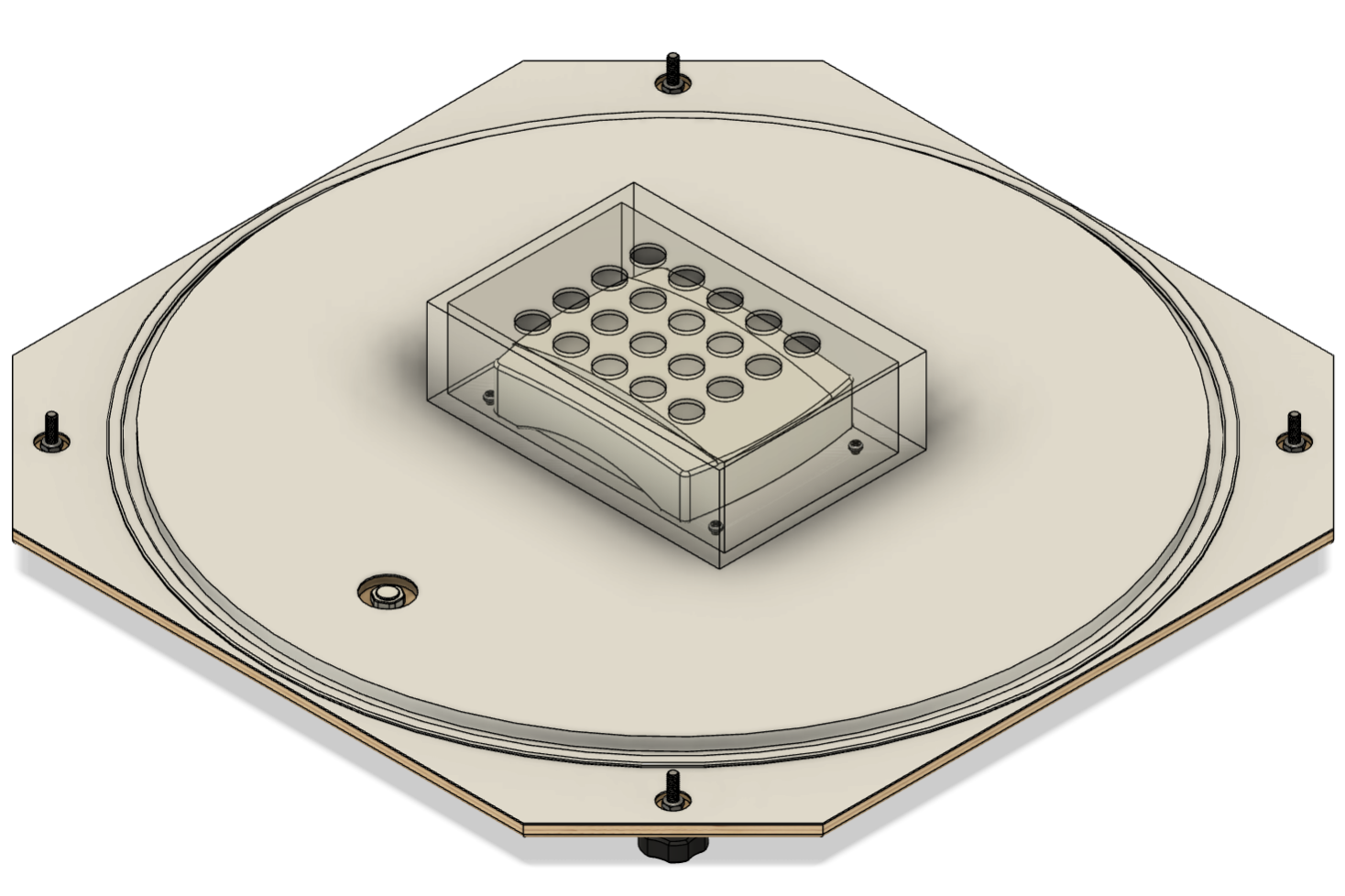

- 30in-MBX-409-A: 下フタ
ページの先頭に 戻る
4. 30in-SMC: Secondary Mirror Cage

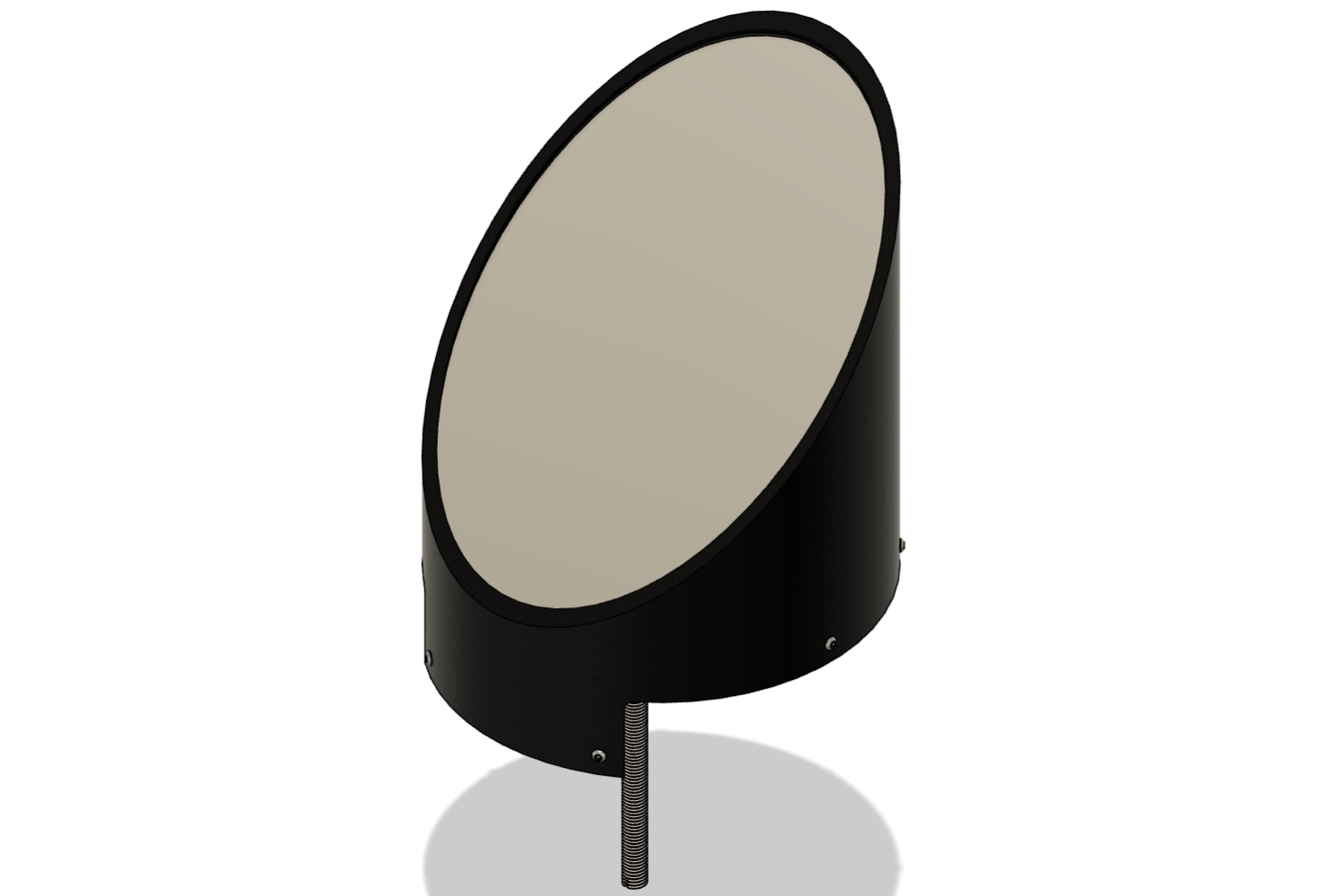

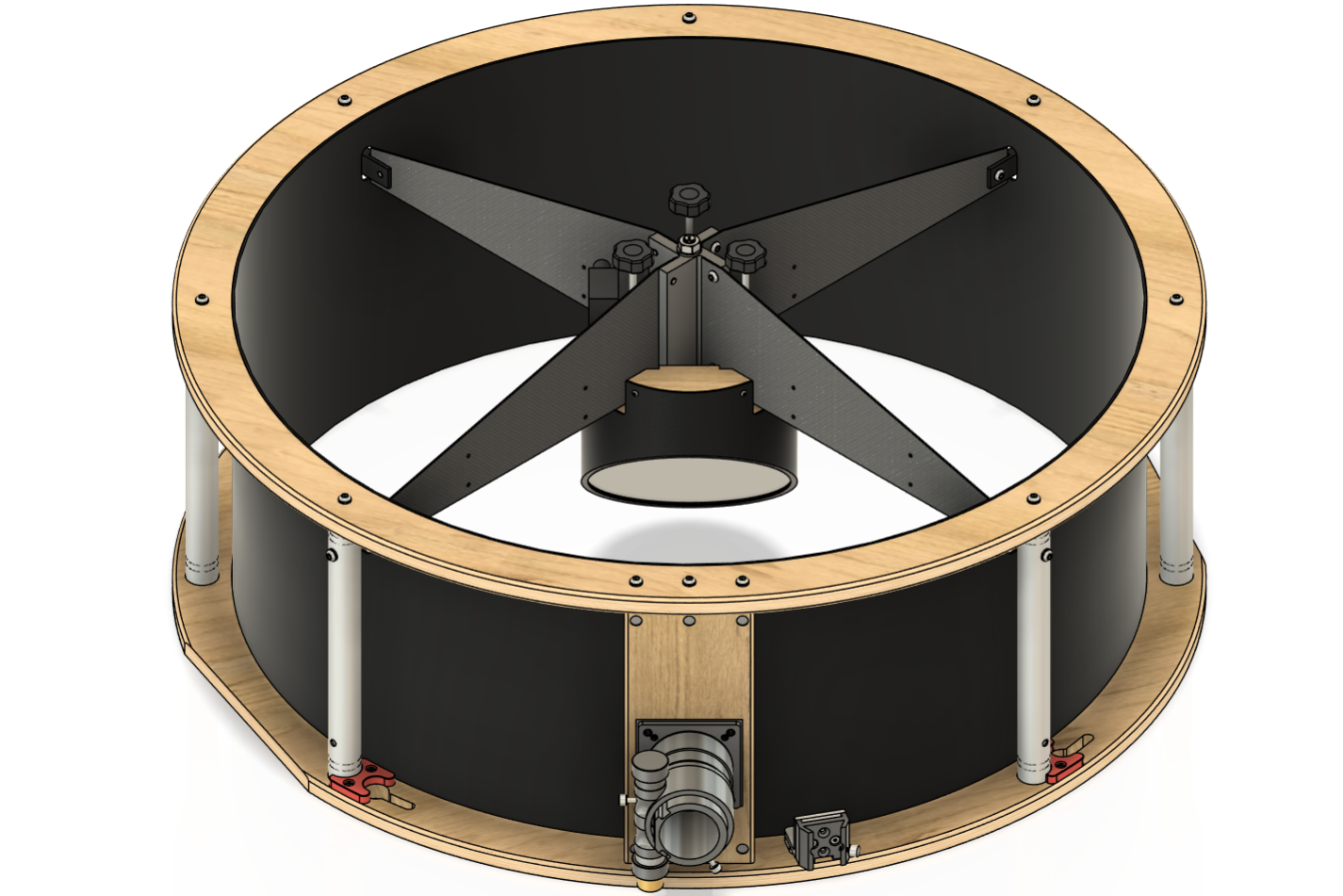

- 30in-SMC-009-A: Secondary, Cell, and Spider トップケージ

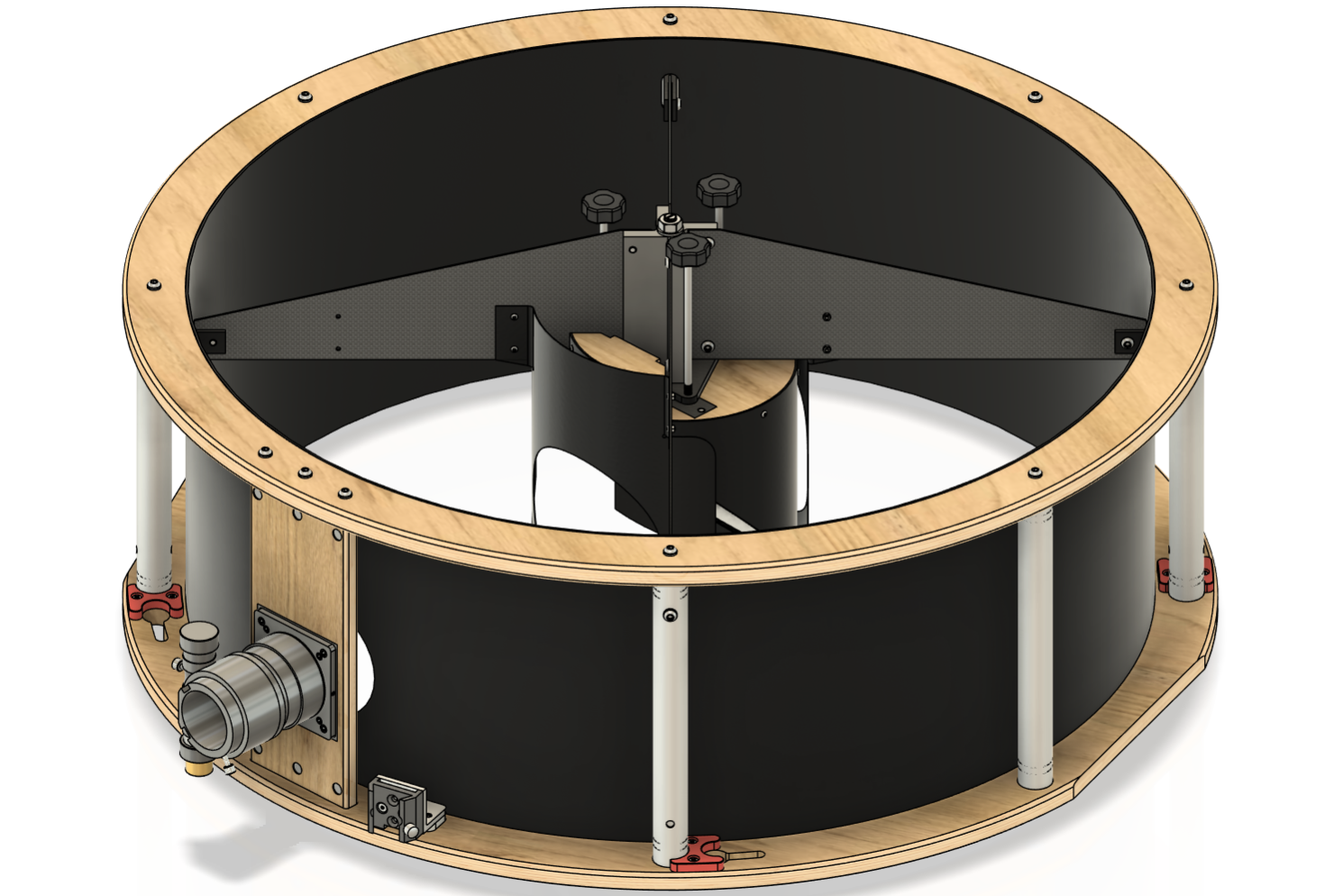

- 30in-SMC-019-A: Secondary, Cell, and Spider トップケージ＋遮光板

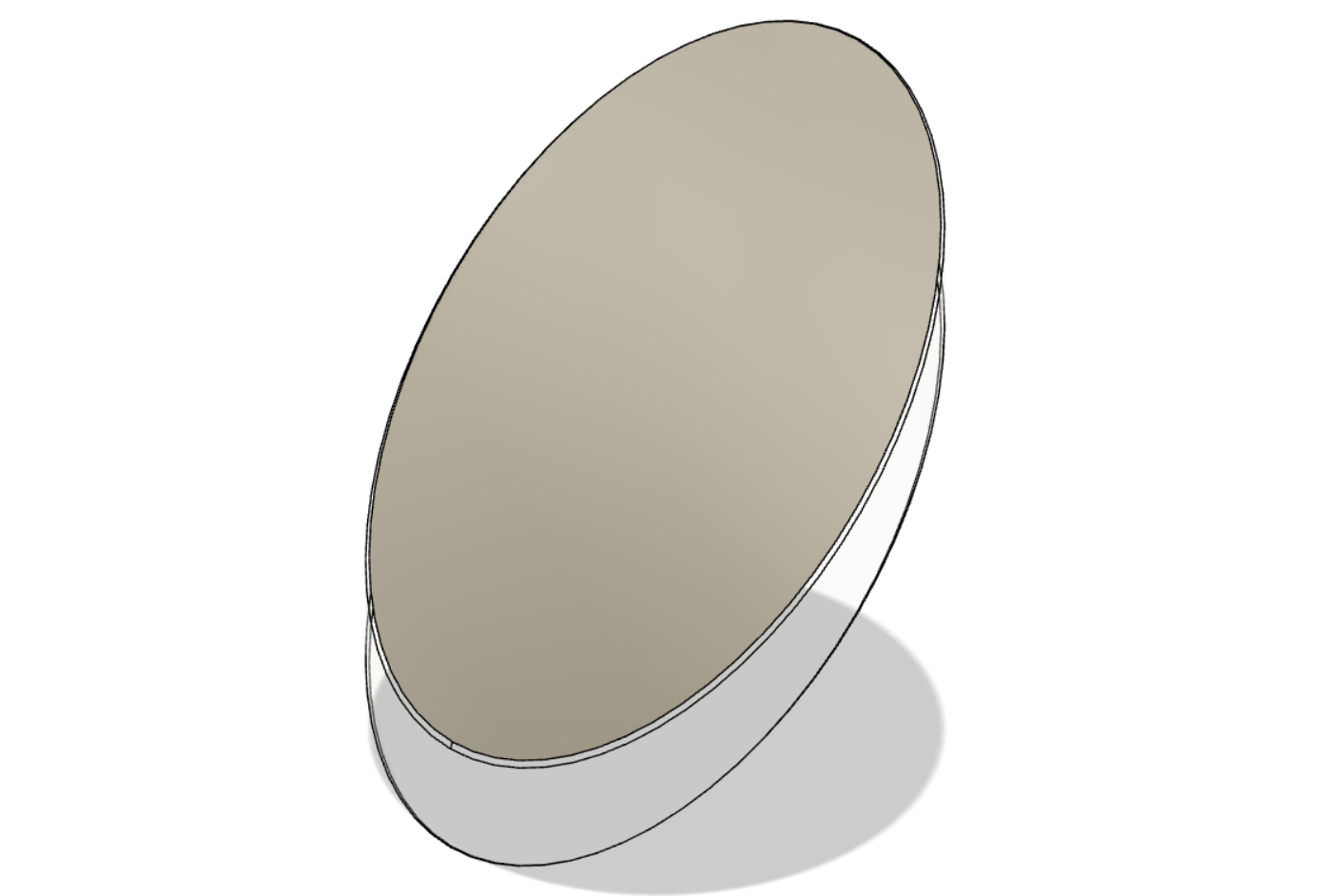

- 30in-SMC-101-P: Secondary Mirror 副鏡
- 30in-SMC-111-P: Rod End ロッドエンド（M10、追加加工、8mm切断）
- 30in-SMC-112-F: Rod Block ロッドブロック
- 30in-SMS-113-F: Long Bolt 寸切りネジ

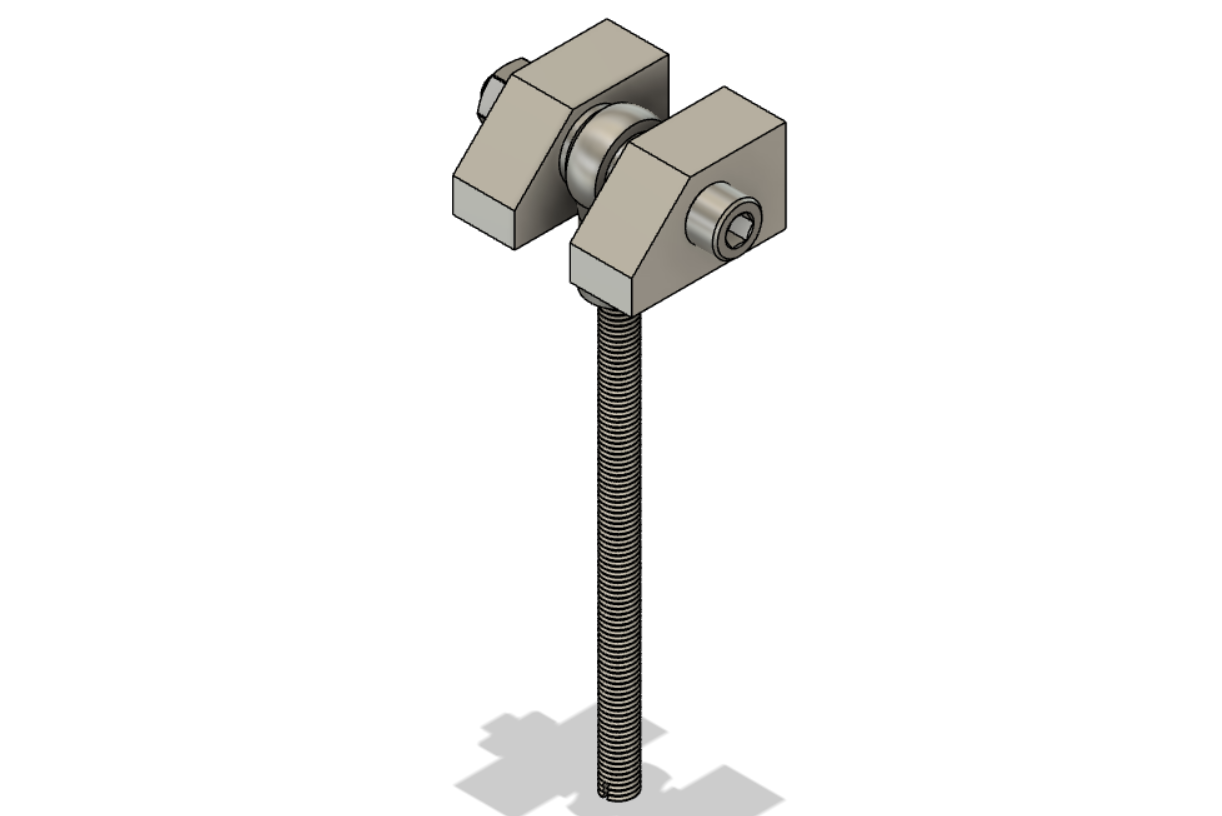

- 30in-SMC-119-A: Rod End Block ロッドエンドブロック
- 30in-SMC-121-F: Base ミラーセルベース板
- 30in-SMC-122-F: Base Extension ミラーセル延長板
- 30in-SMC-123-F: Screw Pad ネジパッド

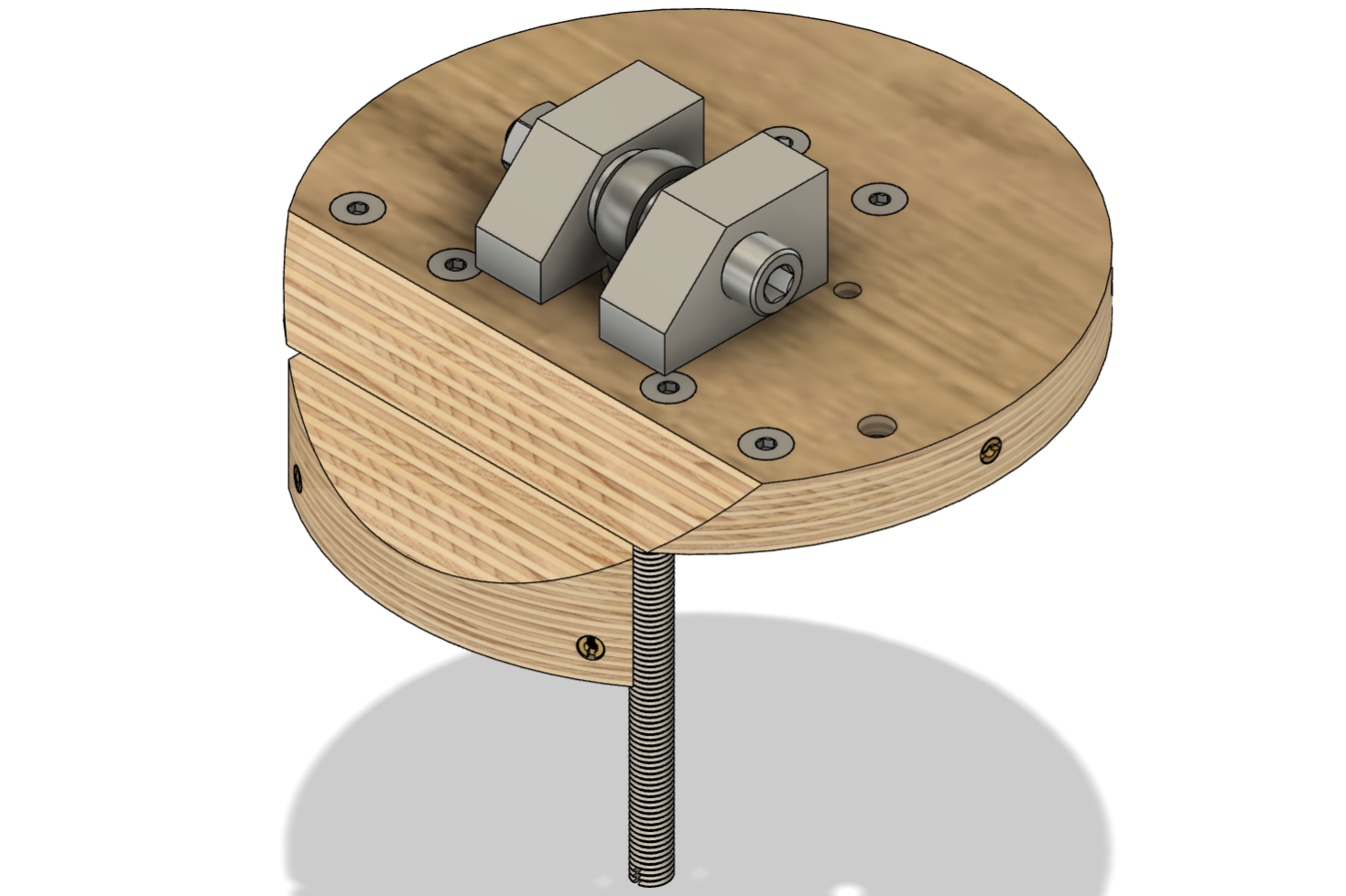

- 30in-SMC-129-A: Secondary Mirror Cell 副鏡セル
- 30in-SMC-131-F: Back Form 裏面フォーム
- 30in-SMC-132-P: Secondary Mirror Heater ヒーター
- 30in-SMC-133-F: Side Cover サイドカバー
- 30in-SMC-134-F: Mirror Pad ミラーパッド
- 30in-SMC-139-A: Secondary Mirror Unit 副鏡ユニット
- 30in-SMC-201-F: Sipder Cross スパイダー中心
- 30in-SMC-202-F: Sipder Base スパイダーベース
- 30in-SMC-203-F: Alignment Bolt 光軸調整ネジ
- 30in-SMC-211-F: Sipder Plate スパイダー板（接眼部側）
- 30in-SMC-212-F: Tension Block テンションブロック

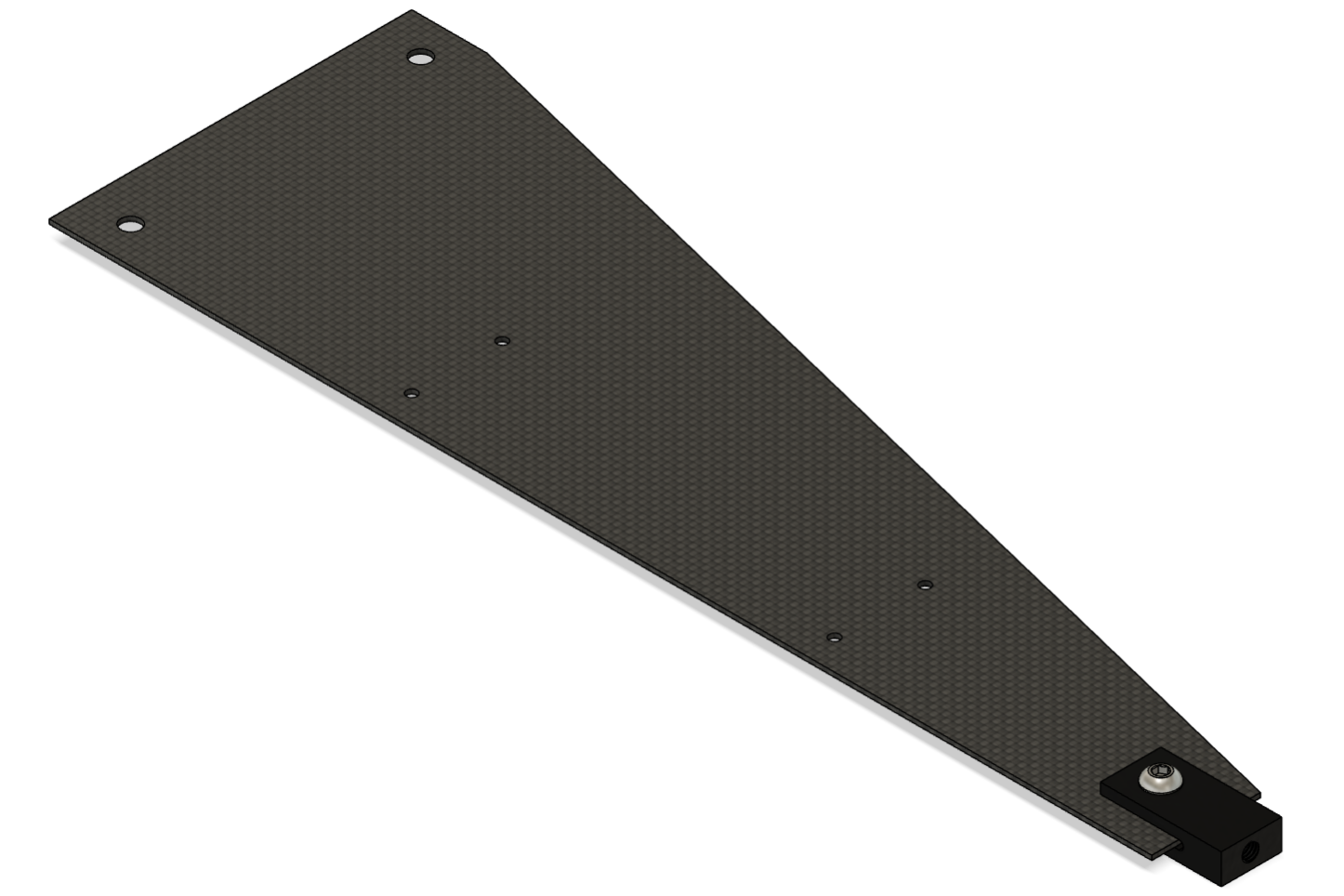

- 30in-SMC-219-A: Sipder Fin スパイダー羽根（接眼部側）
- 30in-SMC-221-F: Sipder Plate スパイダー板（反対側）
- 30in-SMC-229-A: Sipder Fin スパイダー羽根（反対側）
- 30in-SMC-239-A: Spider スパイダーユニット
- 30in-SMC-301-F: Top Ring 上リング
- 30in-SMC-302-F: Bottom Ring 下リング
- 30in-SMC-311-F: Pipe for Spider スパイダー用パイプ
- 30in-SMC-312-P: Spider Nut スターファングルナット（M6, 1-1/8"）

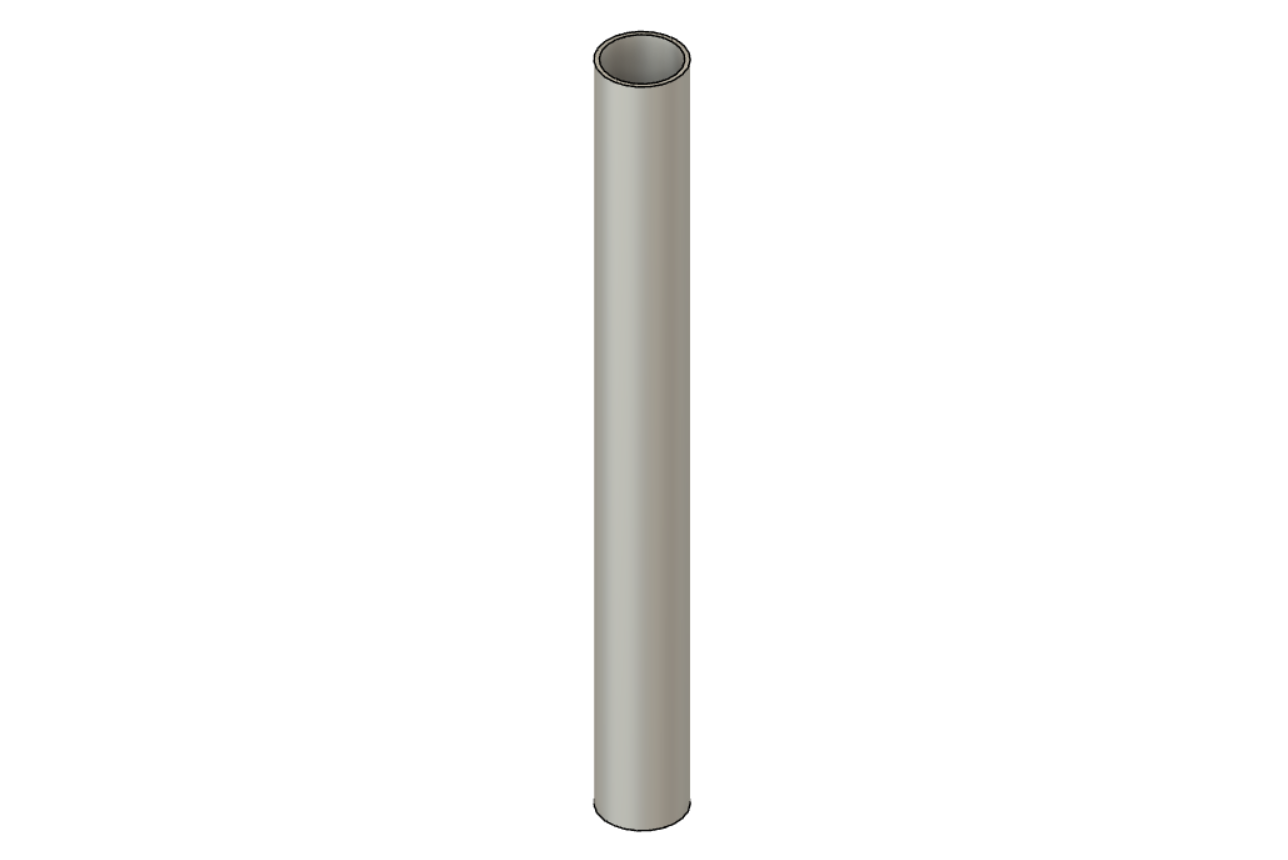

- 30in-SMC-319-A: Spider Pipe スパイダーパイプユニット
- 30in-SMC-321-F: Pipe for Rainforcement 補強用パイプ

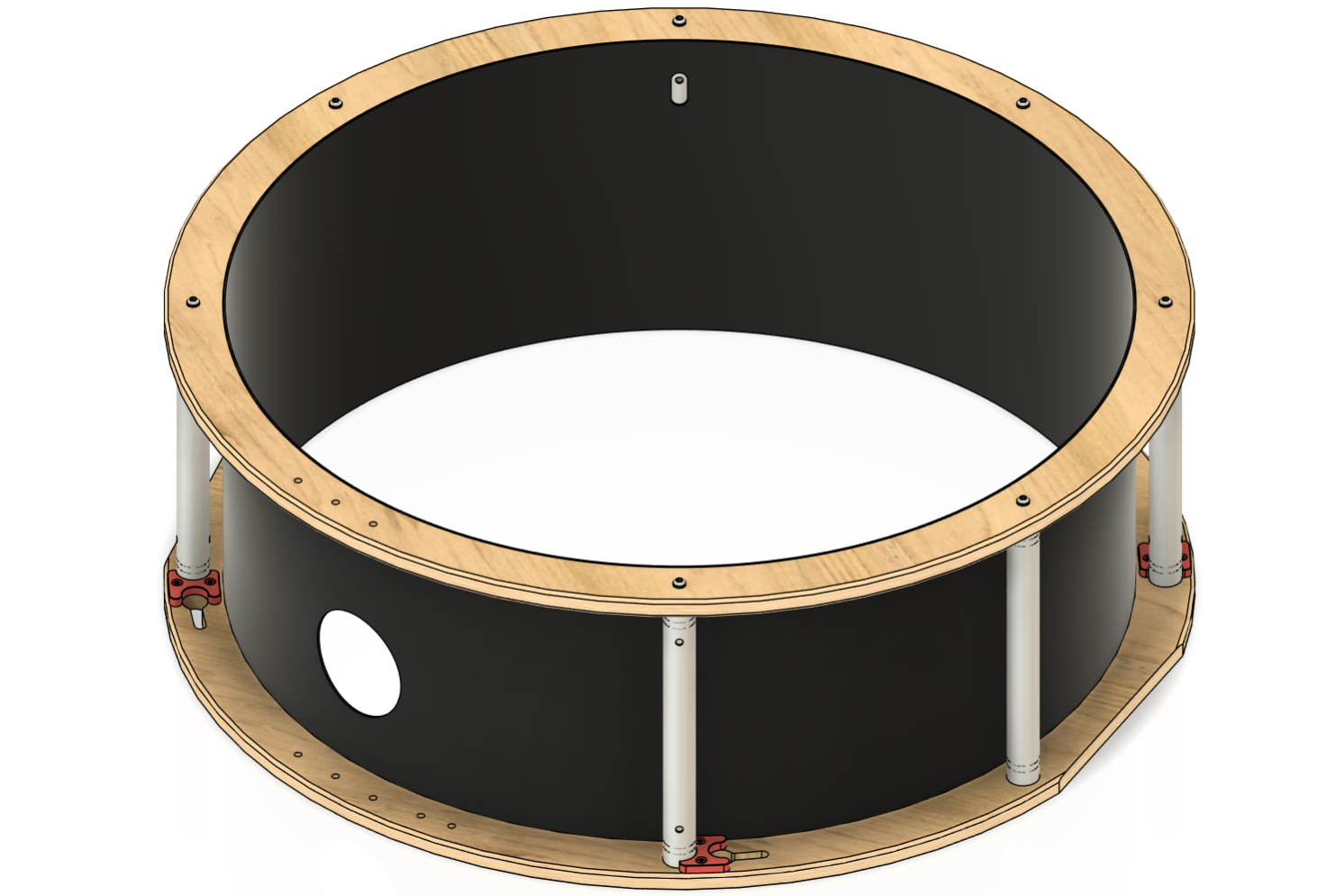

- 30in-SMC-329-A: Rainforcement Pipe 補強パイプユニット

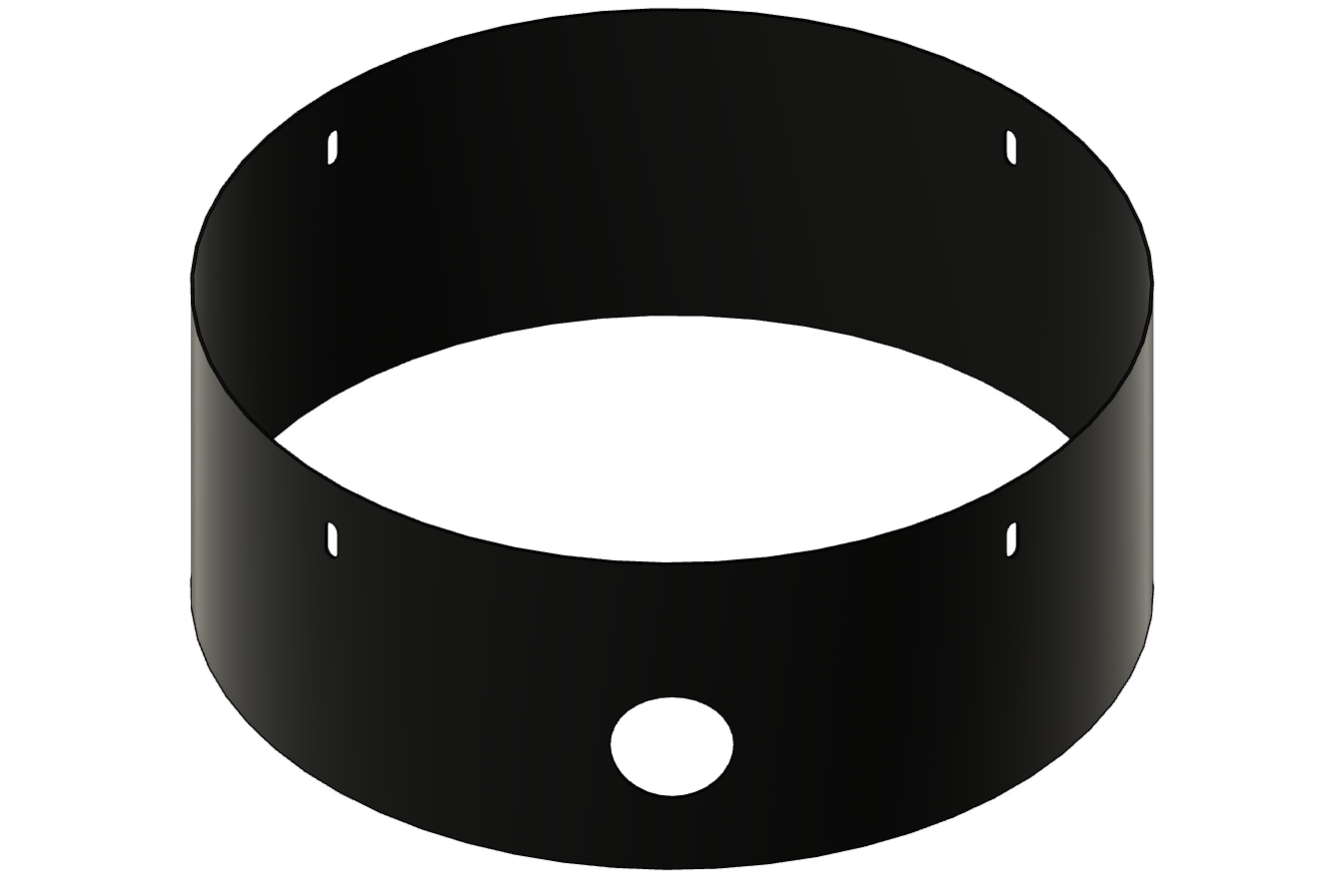

- 30in-SMC-331-F: Side Shade 遮光

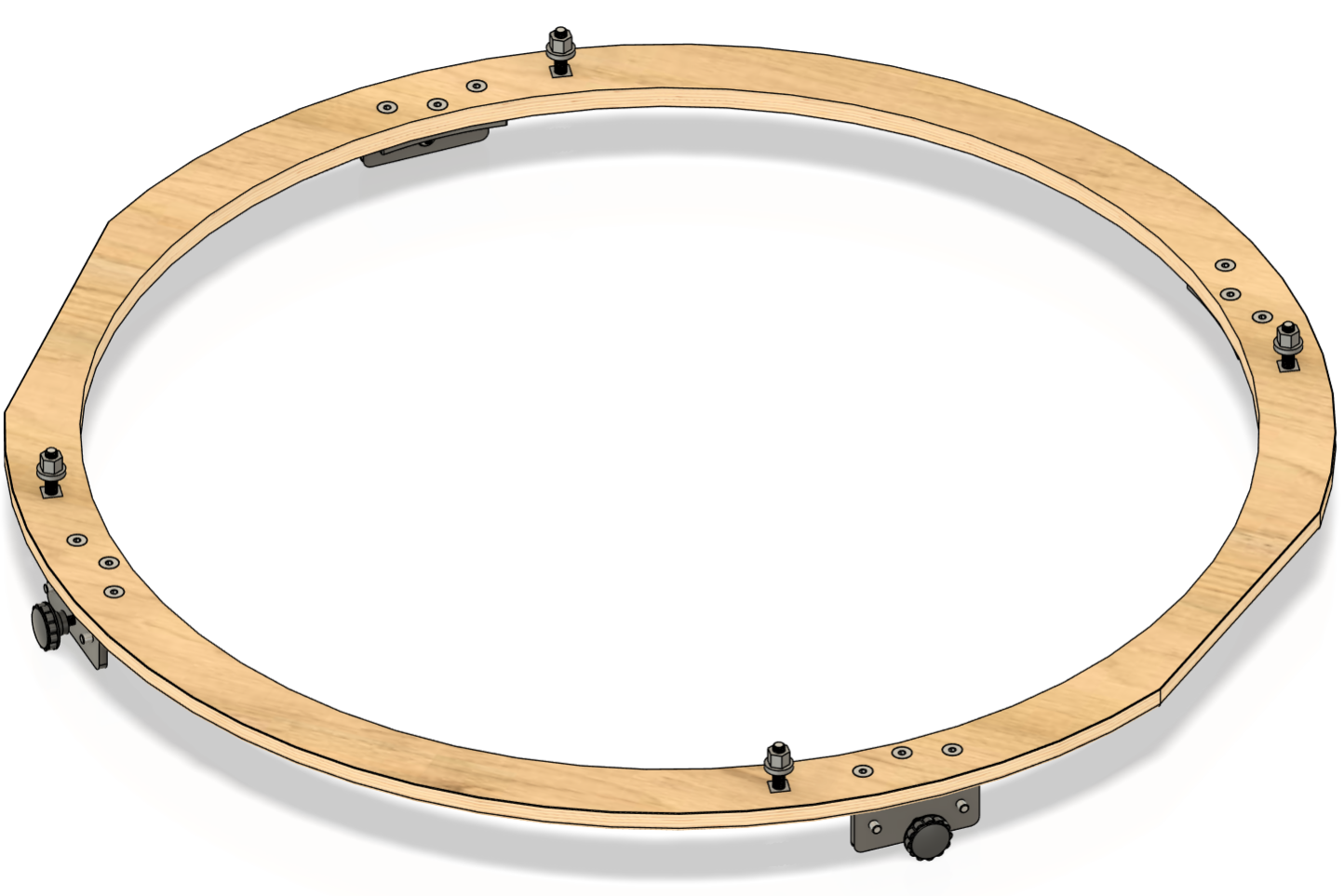

- 30in-SMC-339-A: Top Cage トップケージ部
- 30in-SMC-401-P: FTF Base フェザータッチフォーカサー取り付け板
- 30in-SMC-402-P: FTF Ring
- 30in-SMC-403-P: SIPS Ring
- 30in-SMC-404-P: SIPS
- 30in-SMC-405-P: SIPS Lens レンズ鏡筒
- 30in-SMC-406-P: FTF フェザータッチフォーカサー本体
- 30in-SMC-407-P: FTF Tube

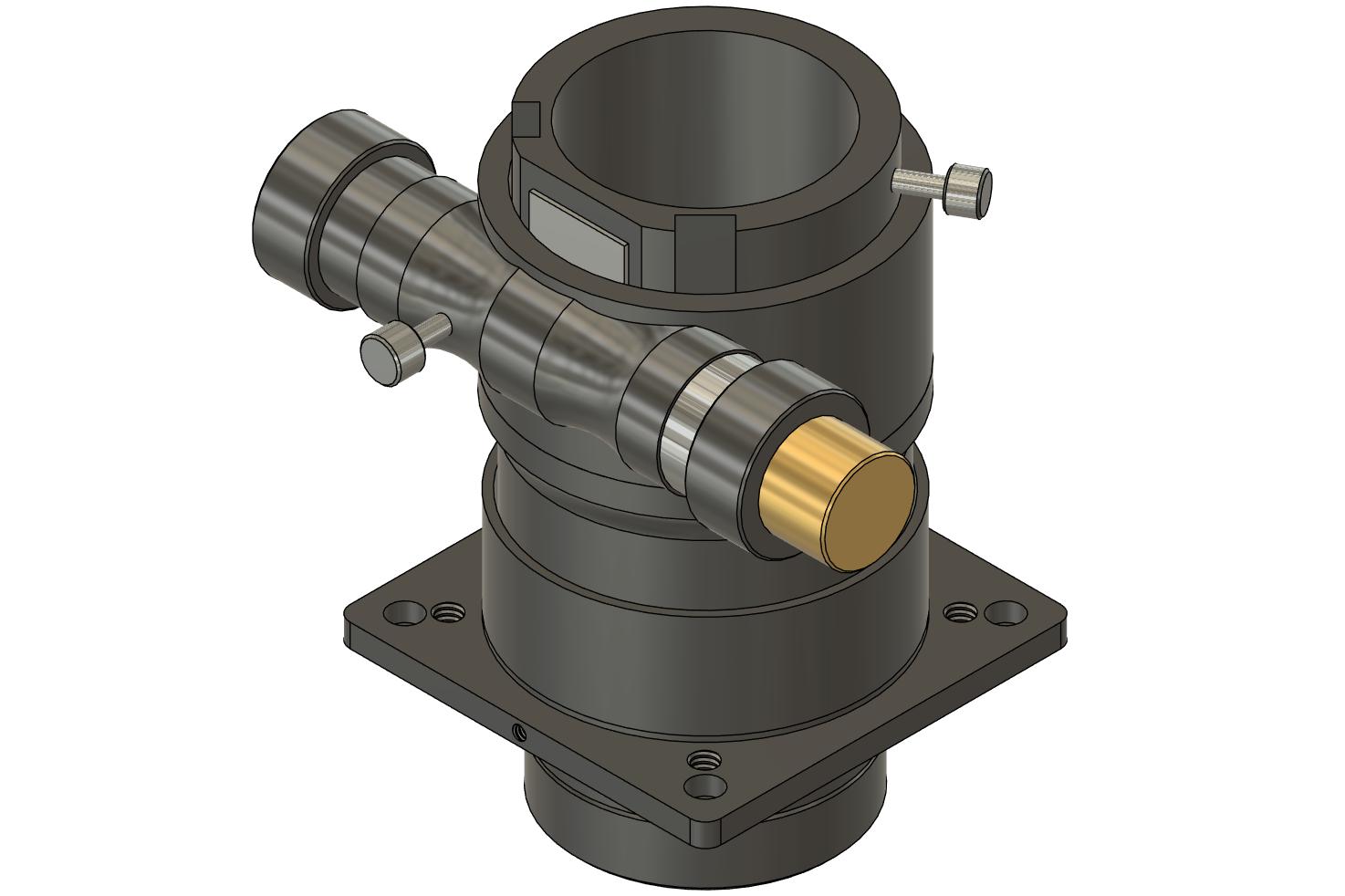

- 30in-SMC-409-A: Feather Touch Focuser 接眼部
- 30in-SMC-411-F: Focuser Base ベース
- 30in-SMC-412-F: Focuser Mount マウント

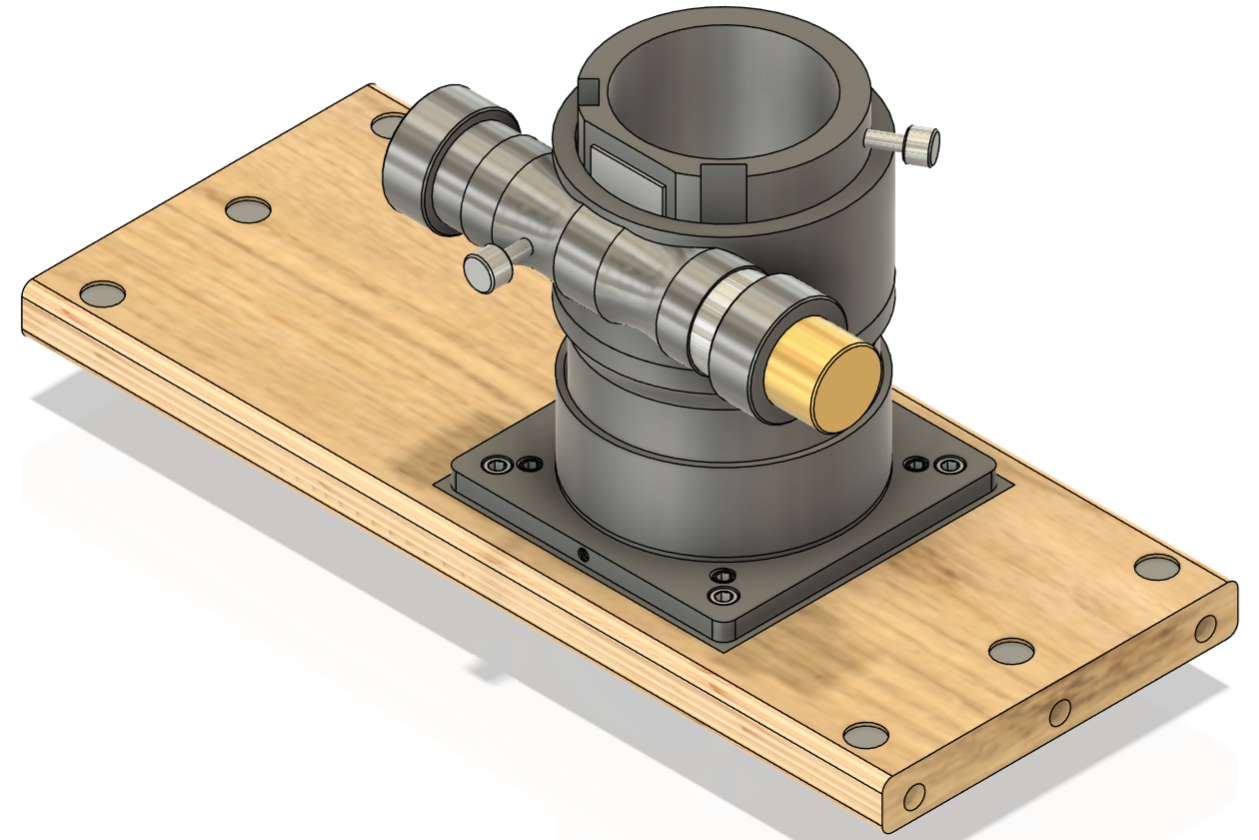

- 30in-SMC-419-A: Focuser Unit 接眼部ユニット
- 30in-SMC-501-P: Aurora Precision L金具
- 30in-SMC-502-P: Aurora Precision ピン
- 30in-SMC-503-P: 1/4"ノブ
- 30in-SMC-504-P: ワッシャー

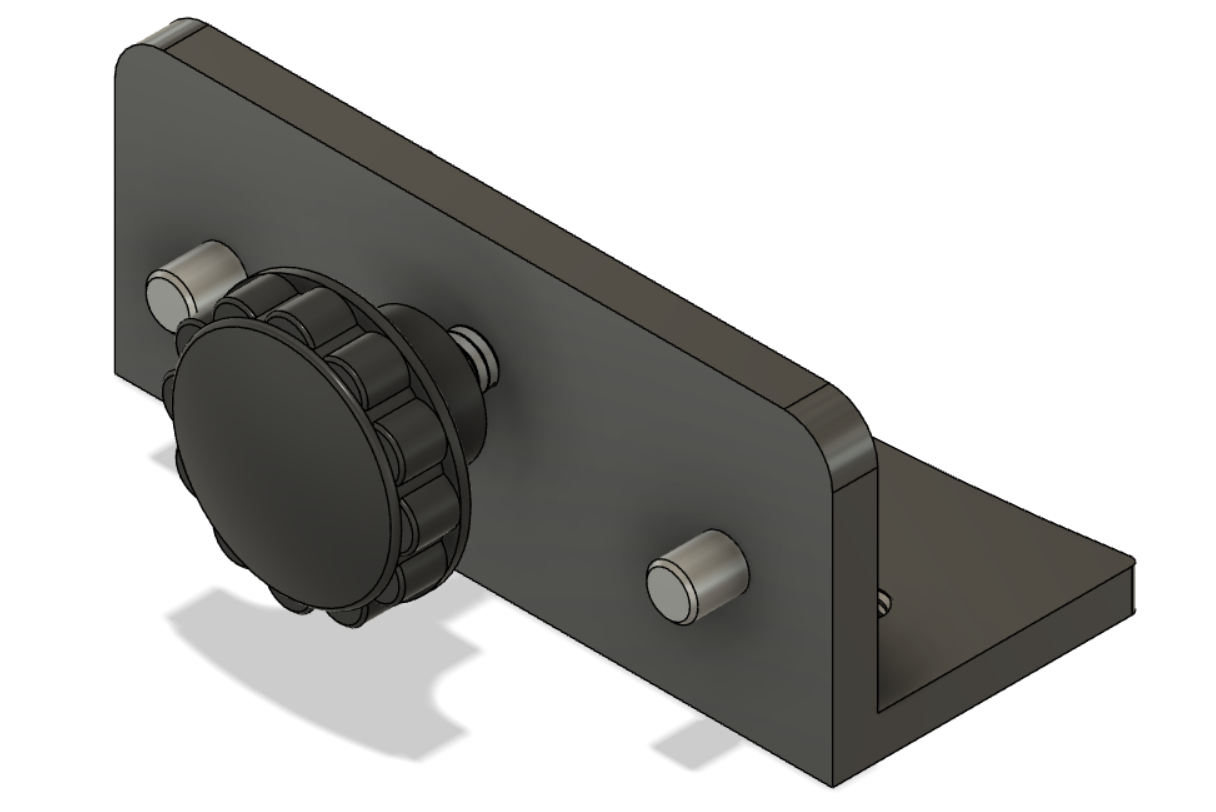

- 30in-SMC-509-A: Aurora Precision #CC1500（トップケージ側）
- 30in-SMC-601-P: 国際光器5cm正立ファインダー
- 30in-SMC-602-P: ファインダー取り付けリング
- 30in-SMC-603-P: ファインダー光軸調整ネジ
- 30in-SMC-604-P: ビクセン規格ファインダーアリガタ

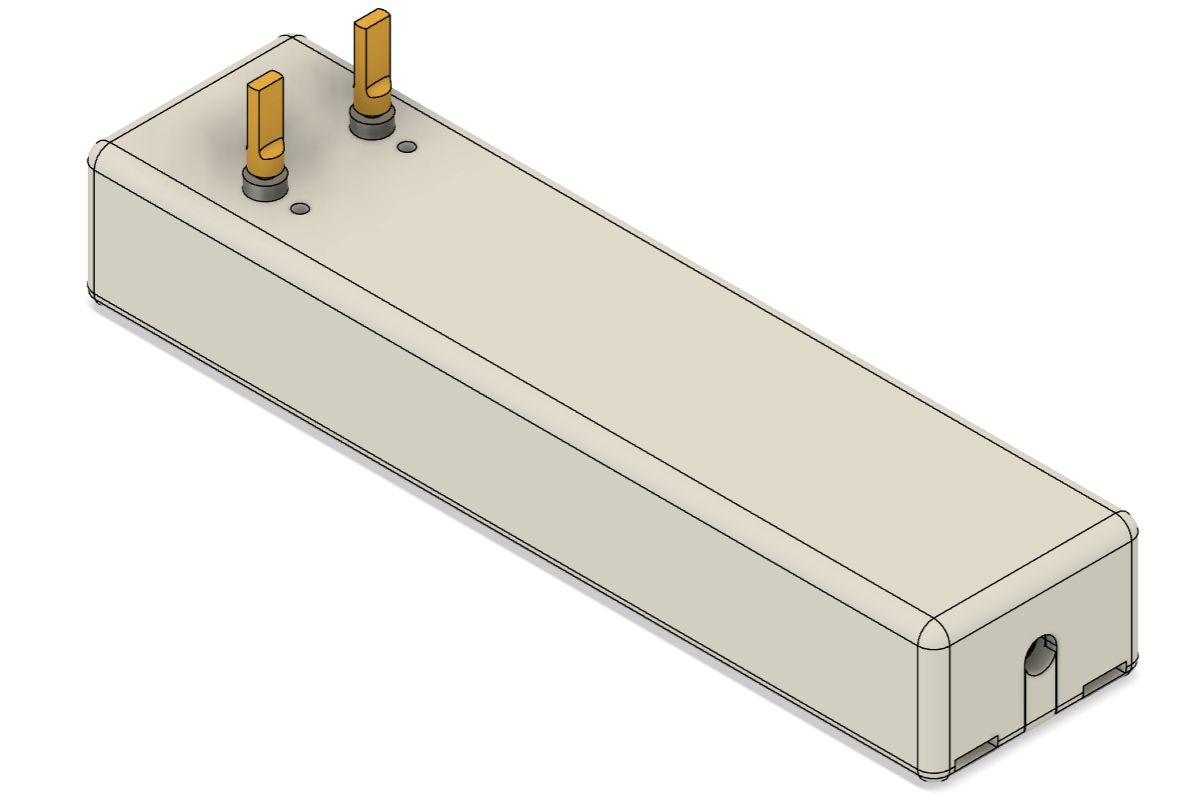

- 30in-SMC-605-F: ファインダー調光回路

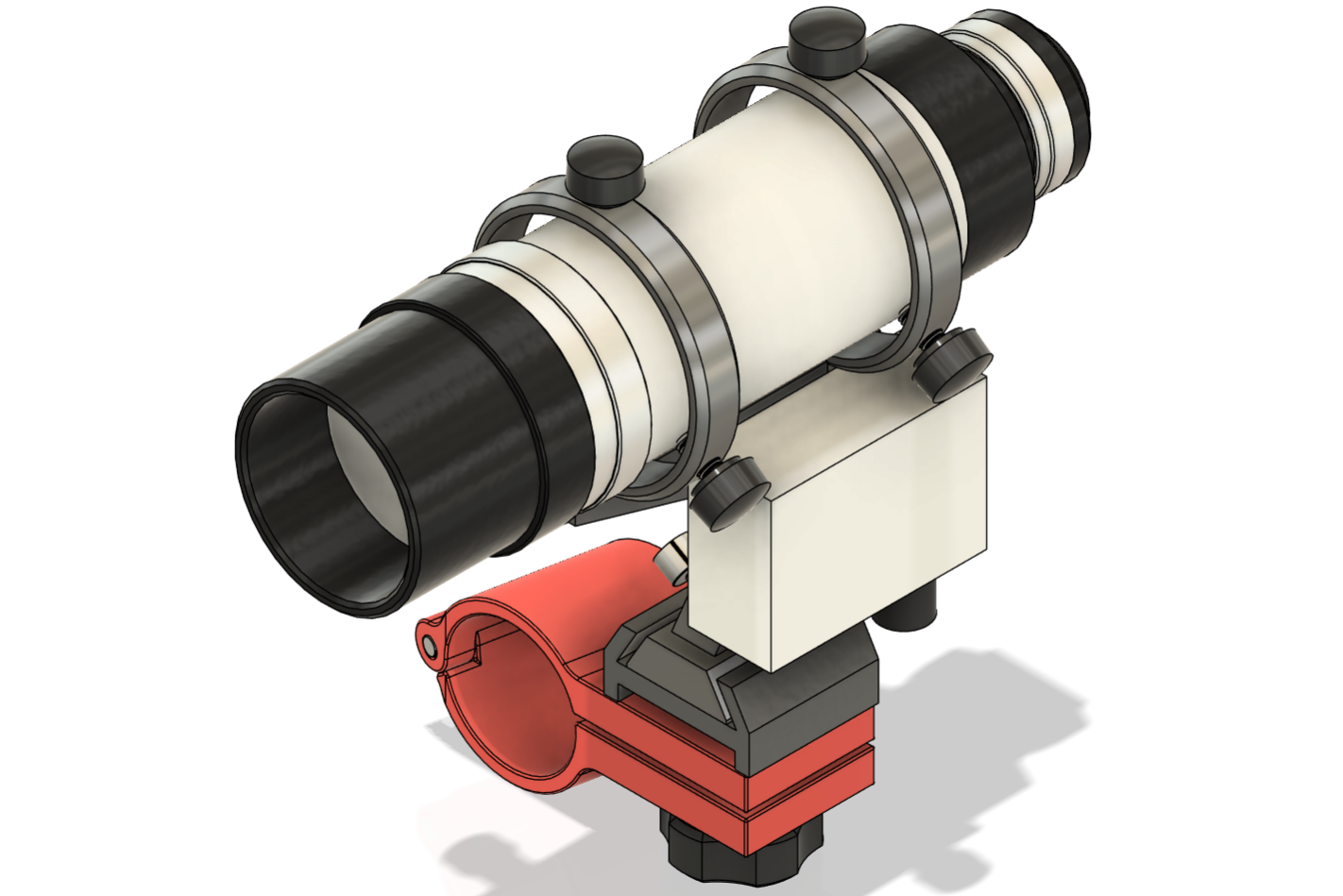

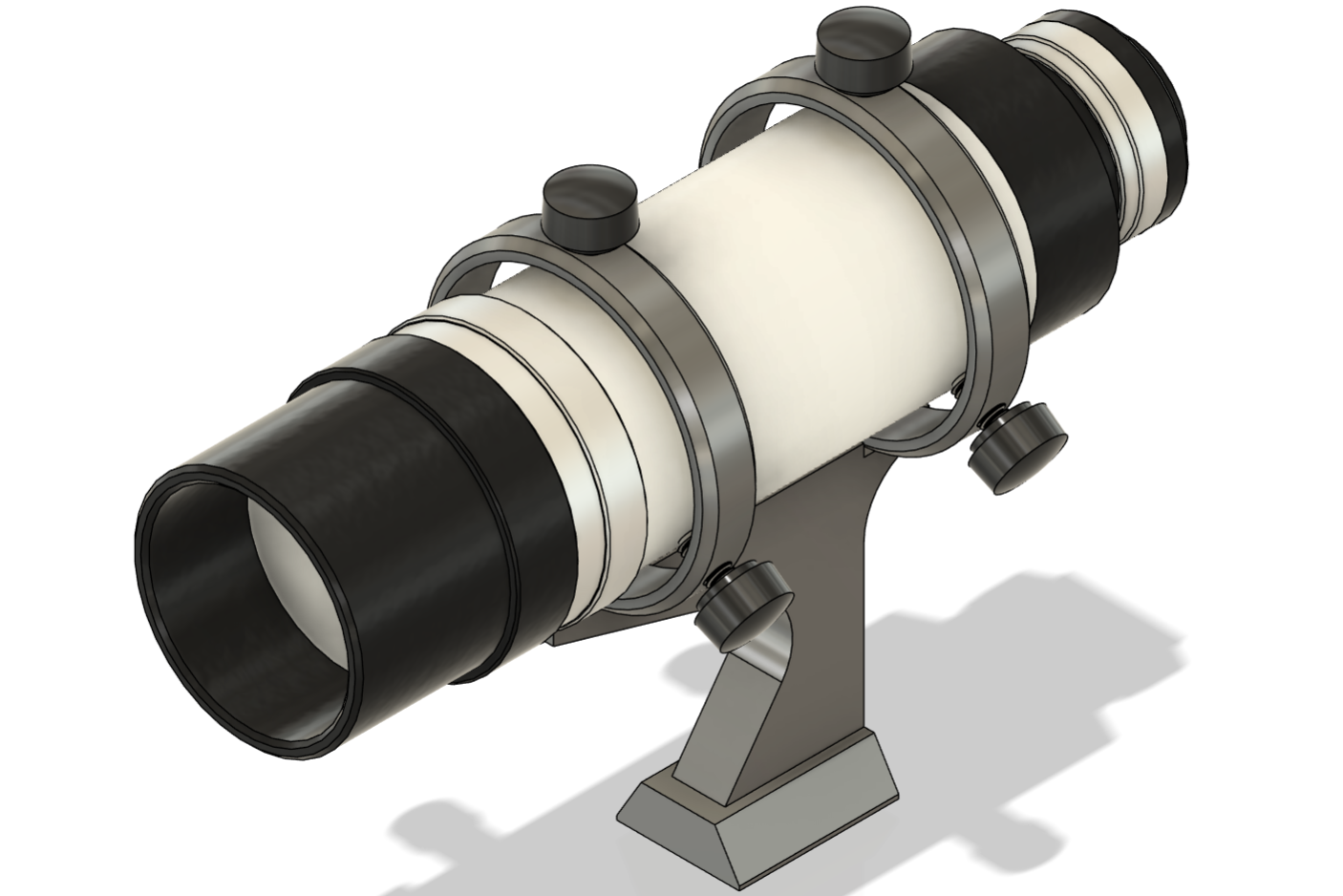

- 30in-SMC-609-A: ファインダーユニット
- 30in-SMC-611-P: L字金具
- 30in-SMC-612-P: ビクセン規格ファインダーアリミゾ
- 30in-SMC-613-P: ファインダーアリミゾ固定ネジ
- 30in-SMC-619-A: ファインダー取り付け部

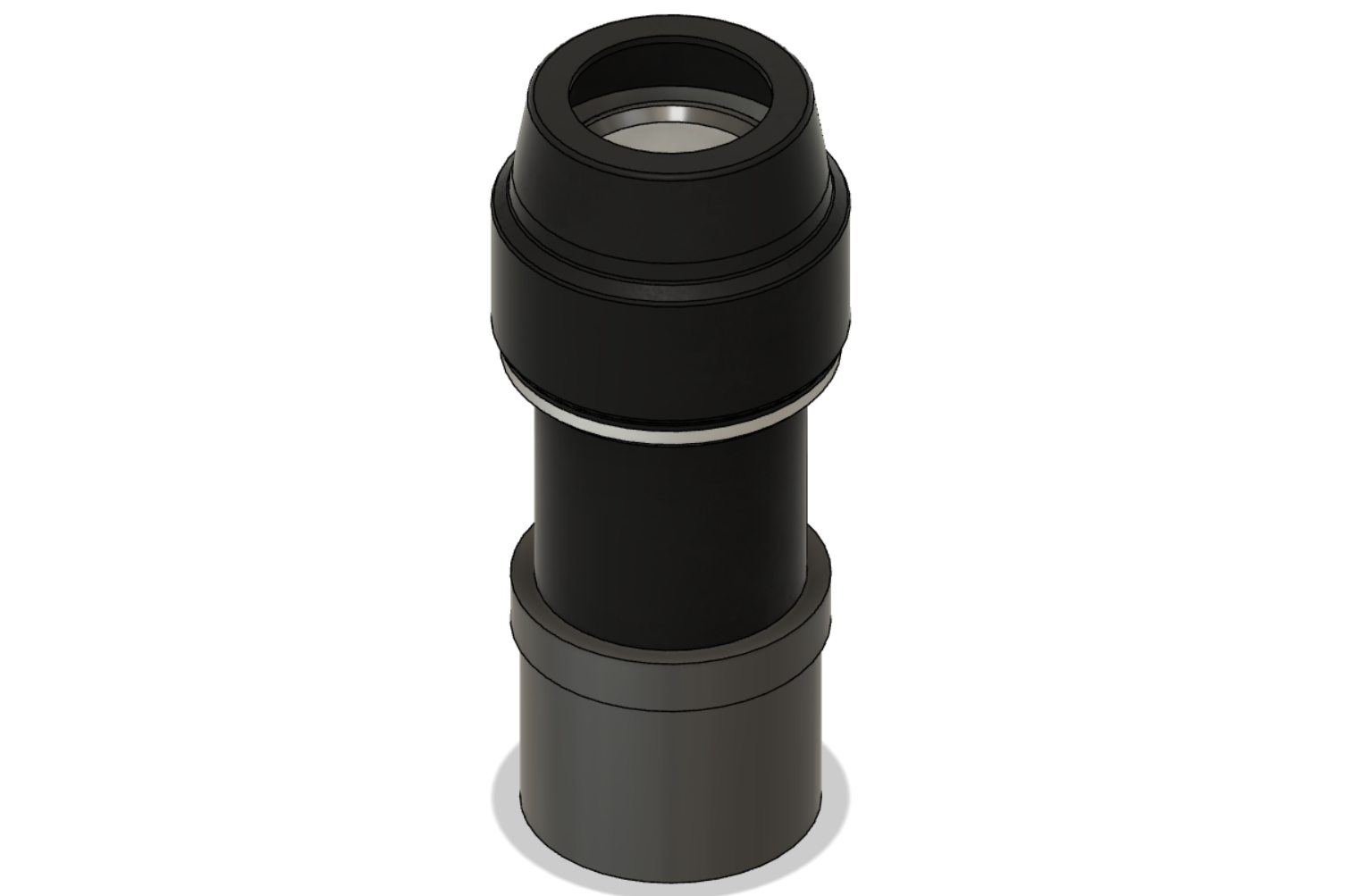

- 30in-SMC-701-P: Eyepiece アイピース（XW5）
- 30in-SMC-801-F: 遮光板（接眼部側その1）

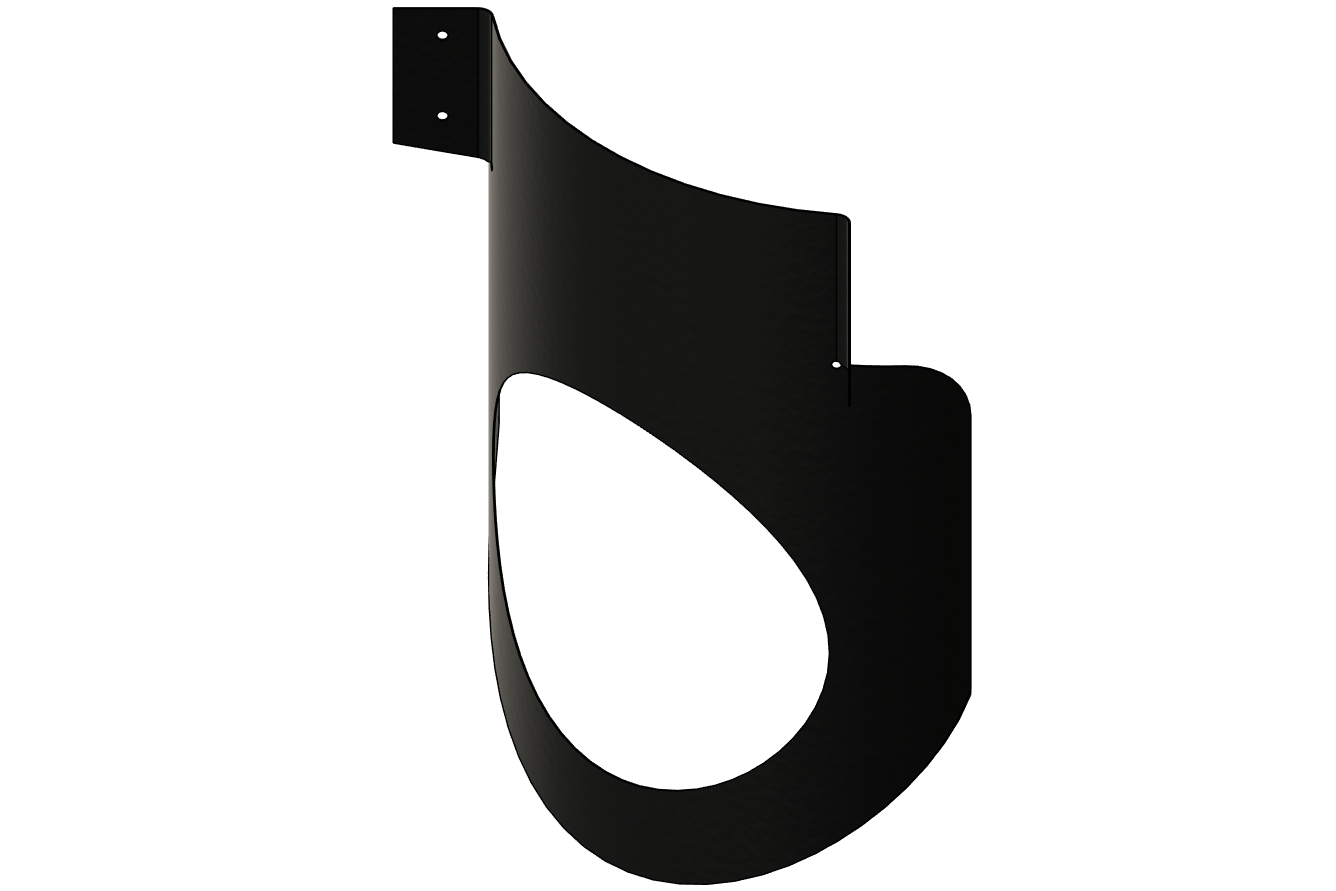

- 30in-SMC-802-F: 遮光板（接眼部側その2

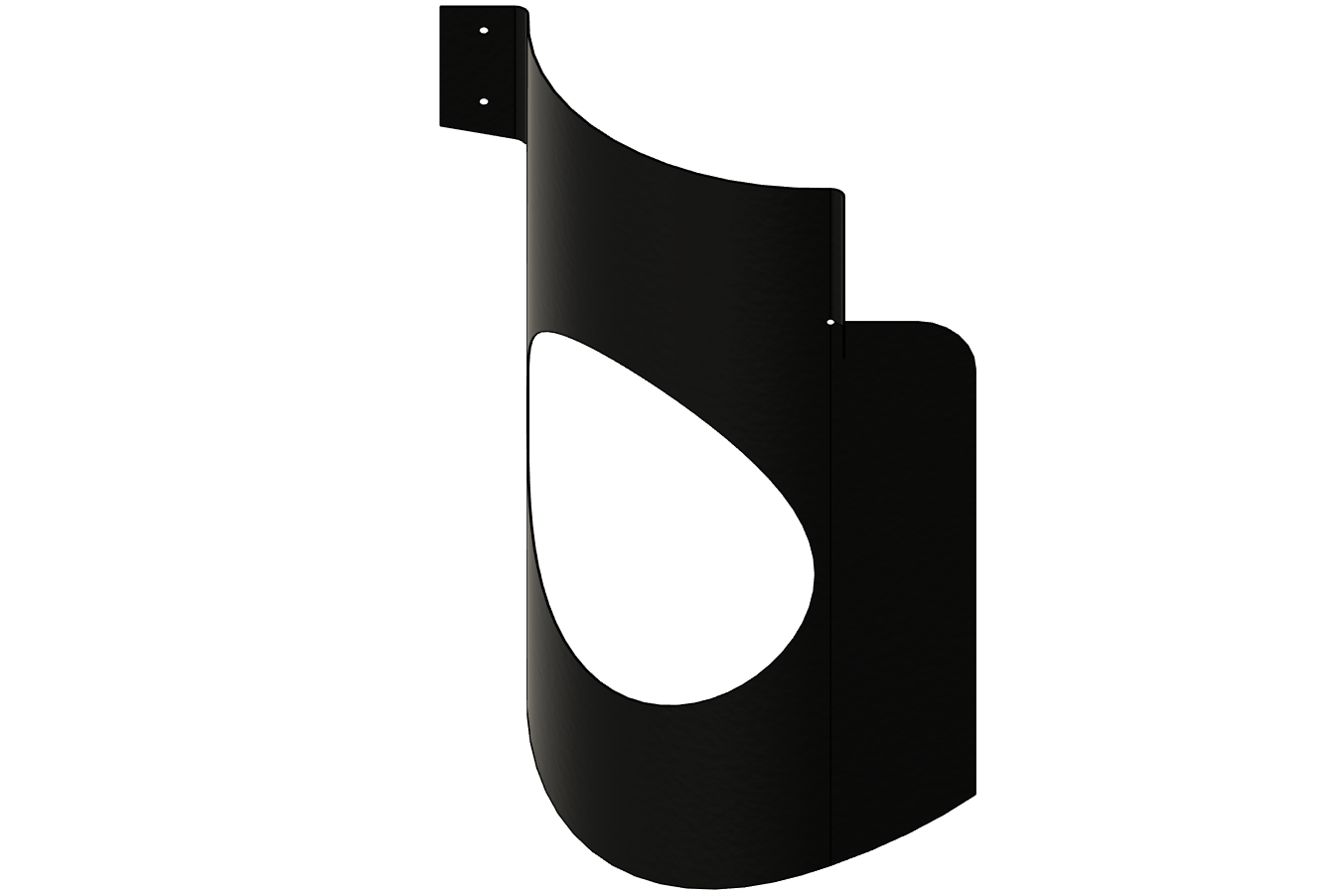

- 30in-SMC-803-F: 遮光板（反対側）
- 30in-SMC-901-F: 照明装置
ページの先頭に 戻る
5. 30in-TRS: Truss Structure

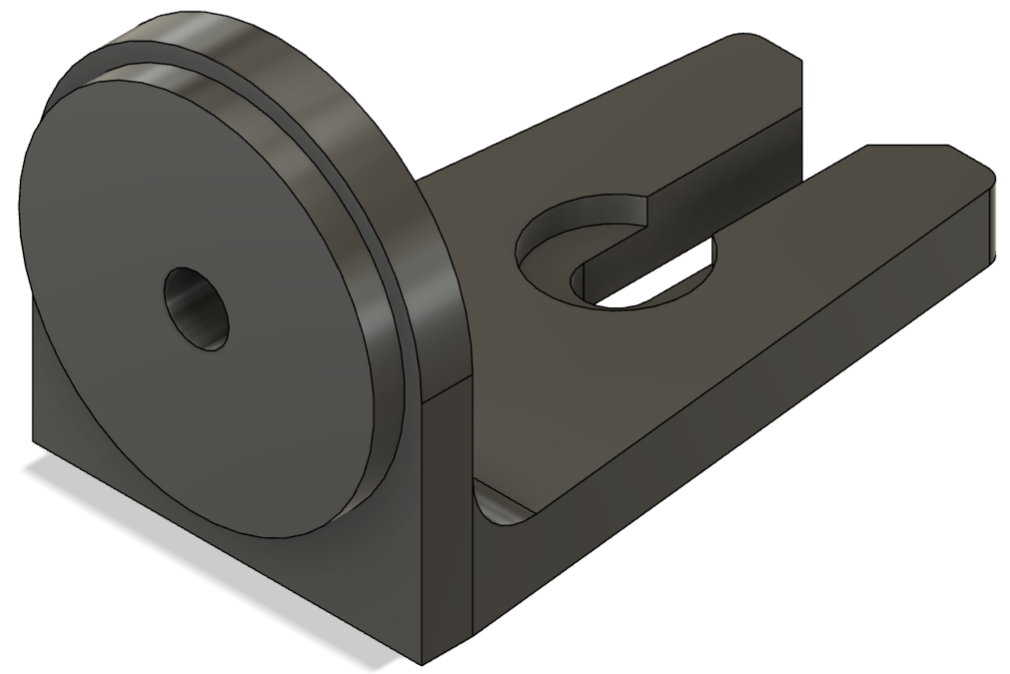

- 30in-TRS-101-P: Aurora Precision #TB1500
- 30in-TRS-102-P: Aurora Precision アルミパイプエンド
- 30in-TRS-103-P: Aurora Precision バー
- 30in-TRS-104-P: Rod End Block ロッドエンドブロック
- 30in-TRS-105-P: Base ミラーセルベース板

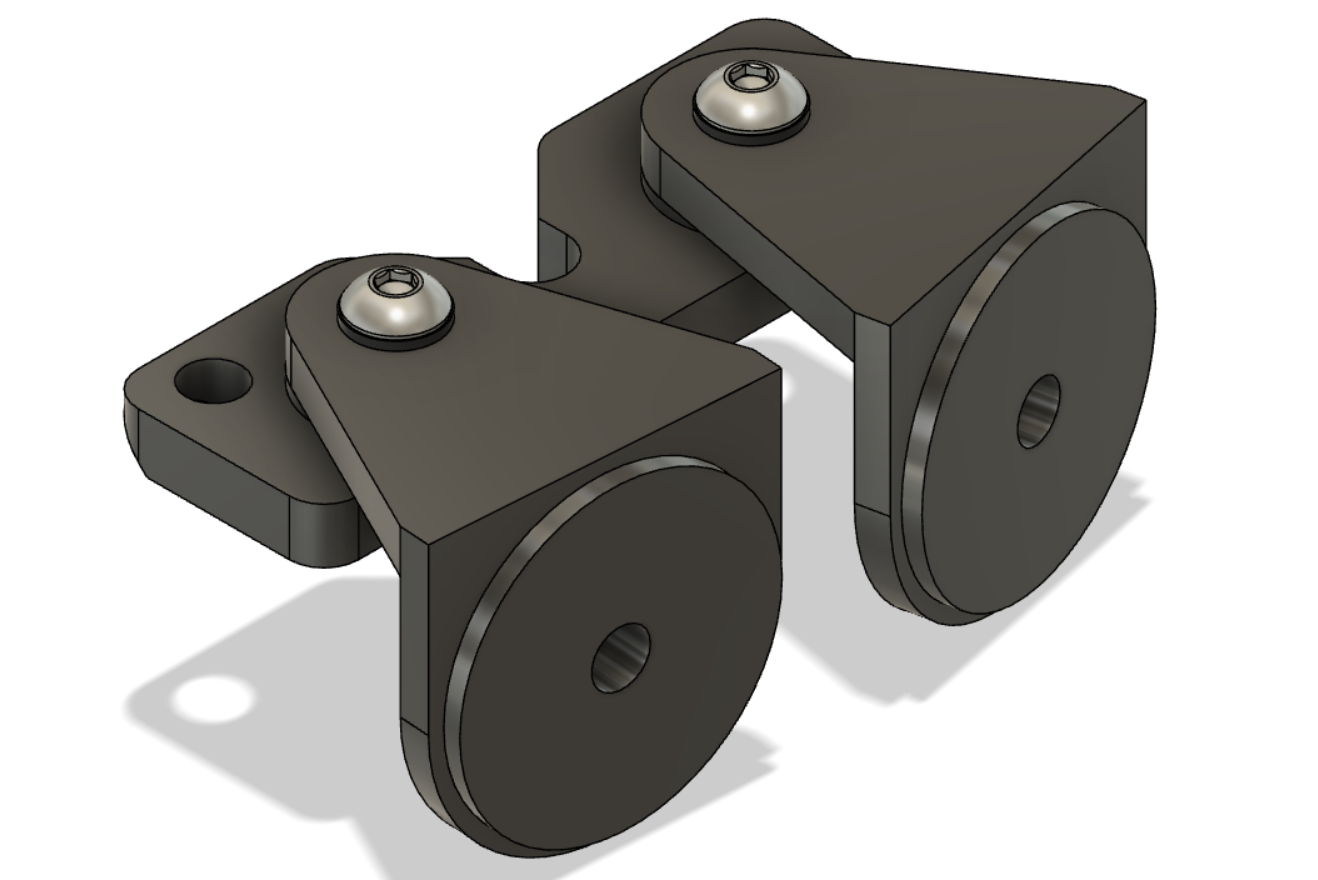

- 30in-TRS-109-A: Aurora Precision #CC1500（トラス側）
- 30in-TRS-119-A: #CC1500組み立て図
- 30in-TRS-201-F: テストパイプ
- 30in-TRS-202-P: スパイダーナット（1/4", 1.5"用）
- 30in-TRS-209-A: テストパイプ組み立て図
- 30in-TRS-301-S: 左右トラス寸法
- 30in-TRS-302-F: 左右・上アルミパイプ
- 30in-TRS-303-F: 左右・下アルミパイプ

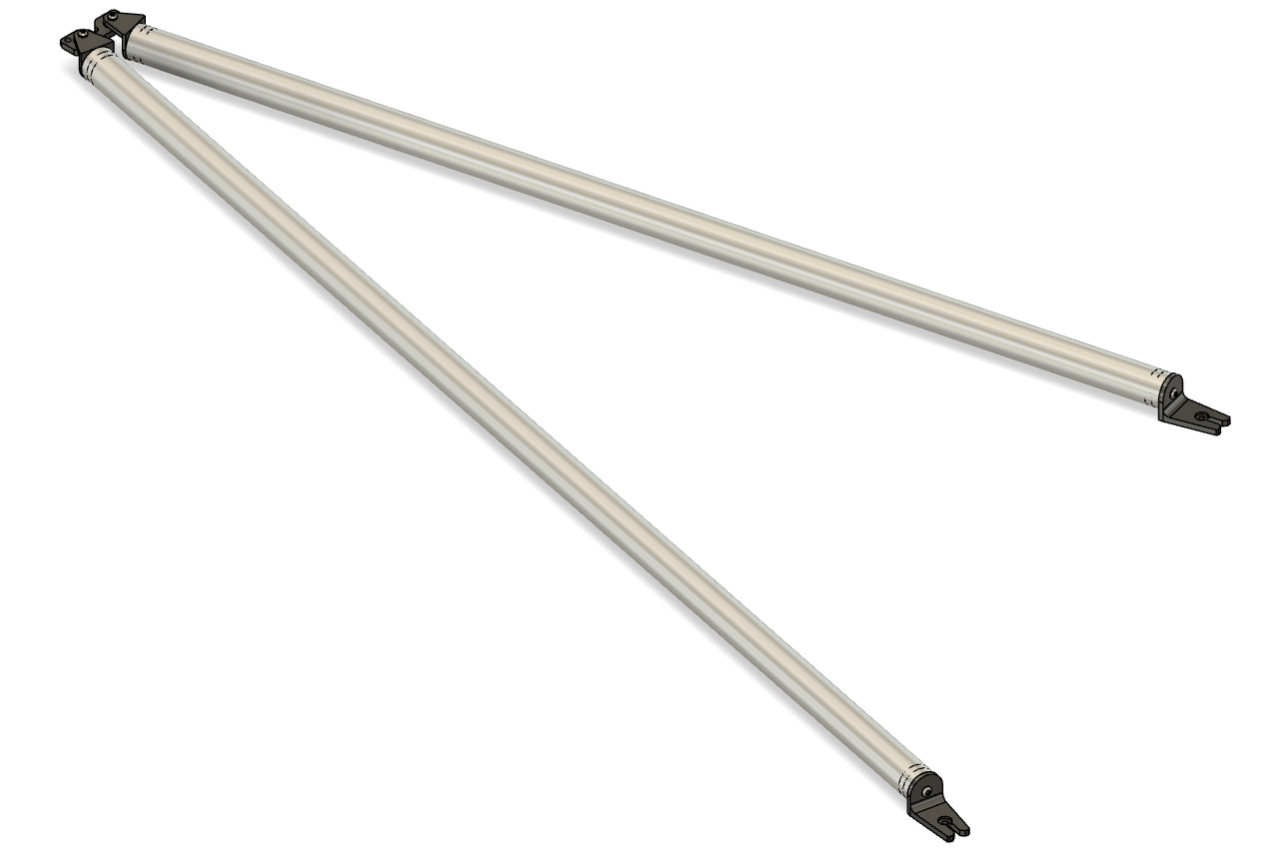

- 30in-TRS-309-A: 左側トラス
- 30in-TRS-319-A: 右側トラス
- 30in-TRS-401-S: 上トラス寸法
- 30in-TRS-402-F: アルミパイプ
- 30in-TRS-409-A: 上側トラス
- 30in-TRS-501-S: 上トラス寸法
- 30in-TRS-502-F: アルミパイプ

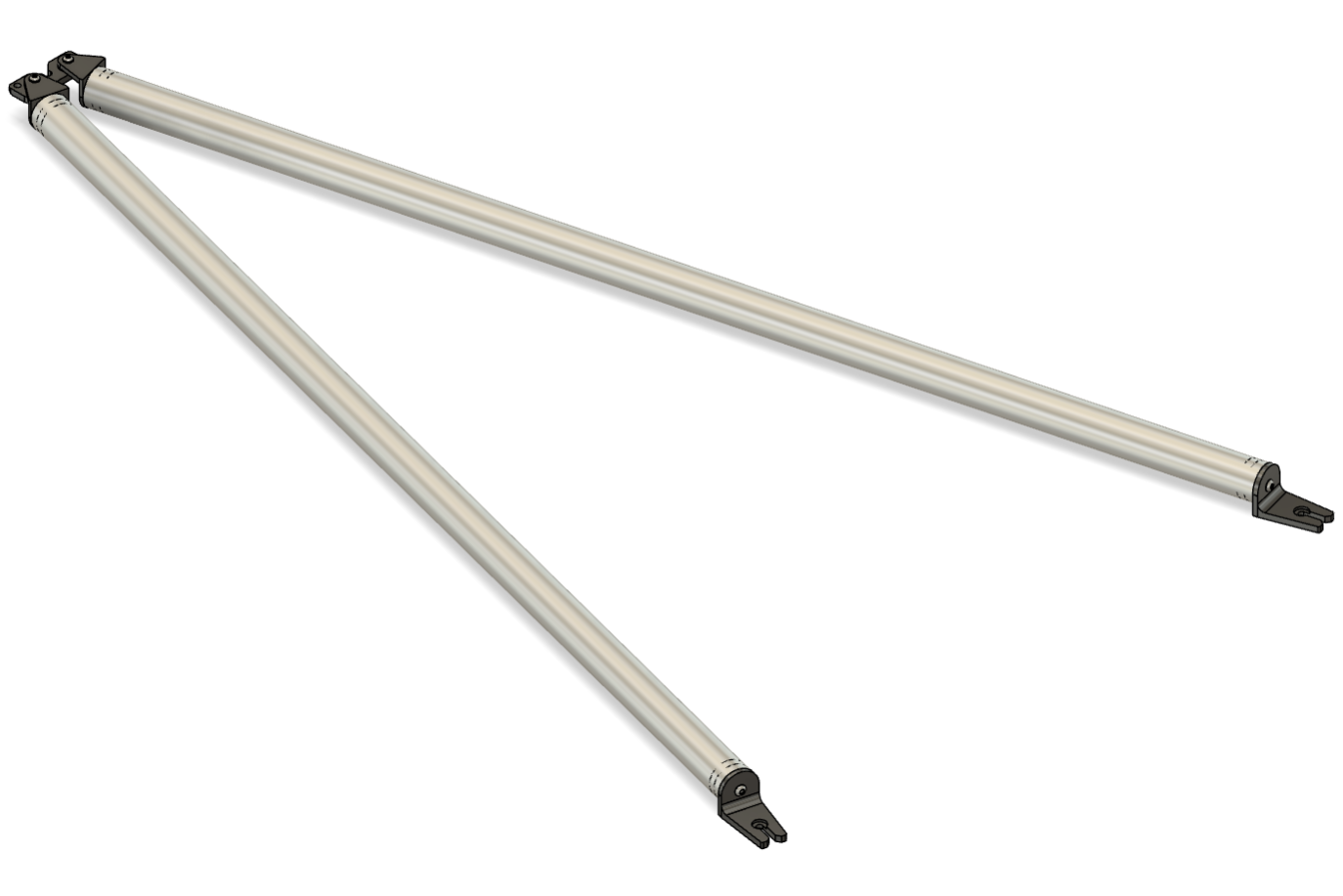

- 30in-TRS-509-A: 上側トラス
ページの先頭に 戻る
6. 30in-RBB: Locker Box and Base Plate
- 30in-RBB-009-A: ロッカーボックス

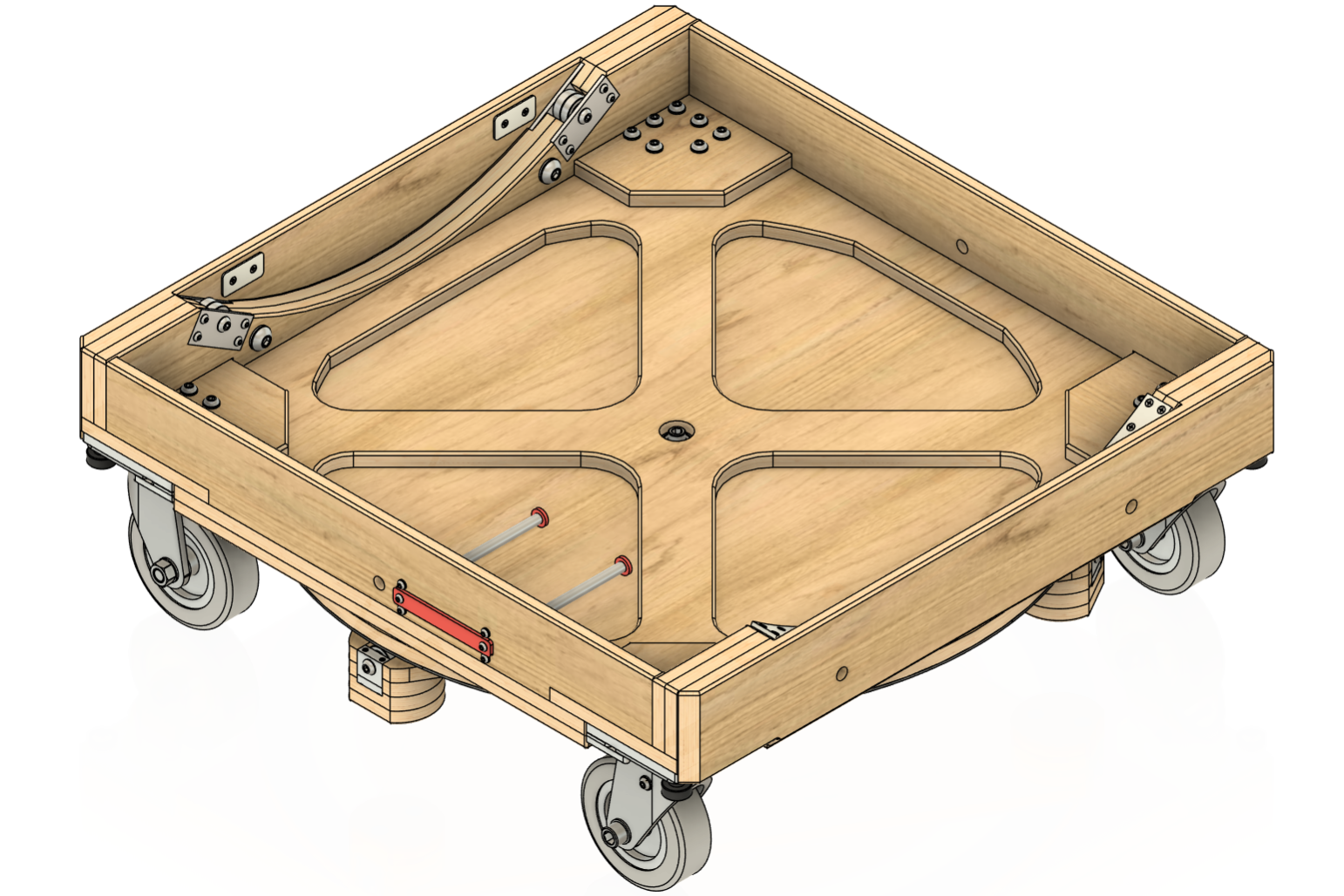

- 30in-RBB-019-A: ロッカーボックス＋キャスター
- 30in-RBB-101-F: R Panel 右パネル（穴あり）
- 30in-RBB-102-F: R Panel 右パネル（穴なし）
- 30in-RBB-103-F: Teflon テフロンパッド
- 30in-RBB-104-P: 木ネジ

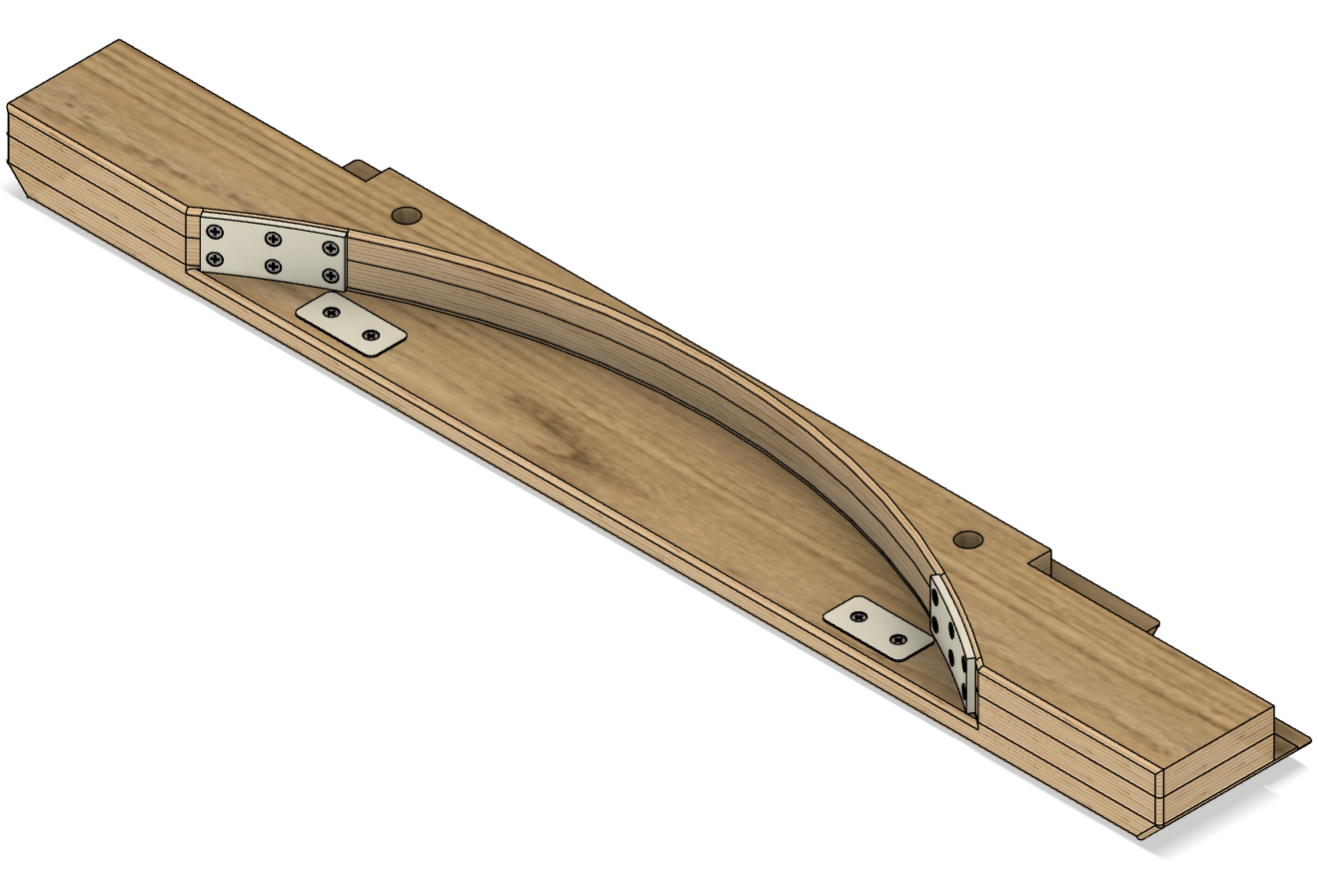

- 30in-PBB-109-A: 右サイドパネル
- 30in-RBB-111-F: L Panel 左パネル（穴あり）
- 30in-RBB-112-F: L Panel 左パネル（穴なし）
- 30in-RBB-113-F: ベアリングホルダー（タップ穴）
- 30in-RBB-114-F: ベアリングホルダー（バカ穴）
- 30in-RBB-115-P: ベアリングホルダー（バカ穴）

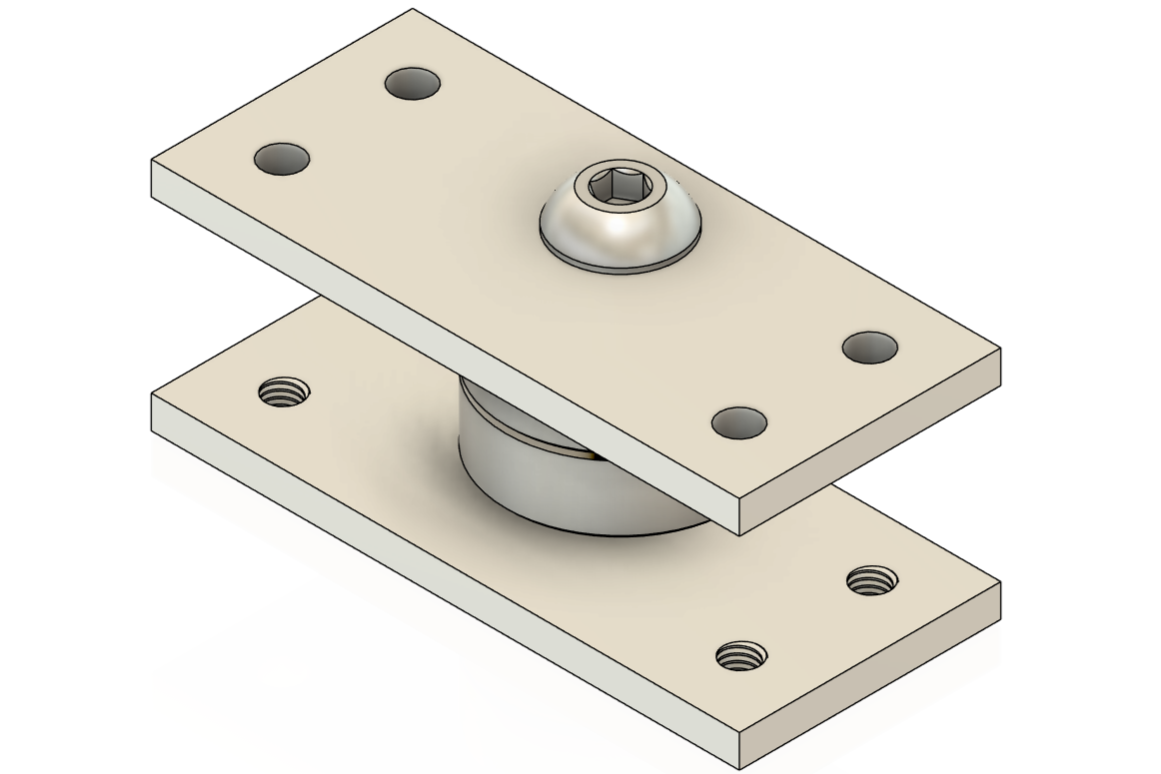

- 30in-RBB-119-A: ELベアリングユニット

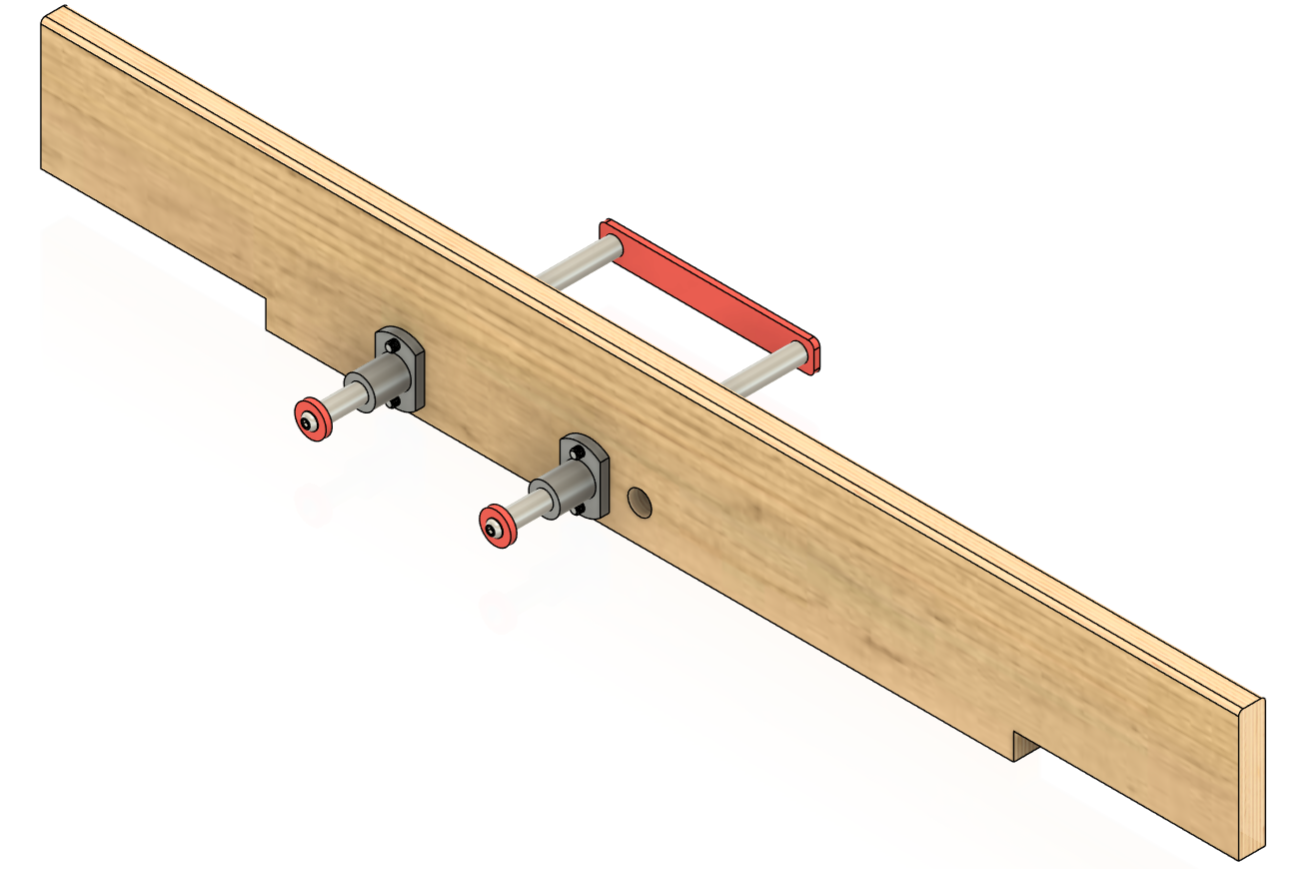

- 30in-RBB-129-A: 左サイドパネル
- 30in-RBB-131-F: T Panel 上パネル
- 30in-RBB-141-F: B Panel 下パネル
- 30in-RBB-151-F: Bottom Panel 底パネル
- 30in-RBB-152-F: Rainforcement Panel 補強パネル
- 30in-RBB-153-F: アルミレール

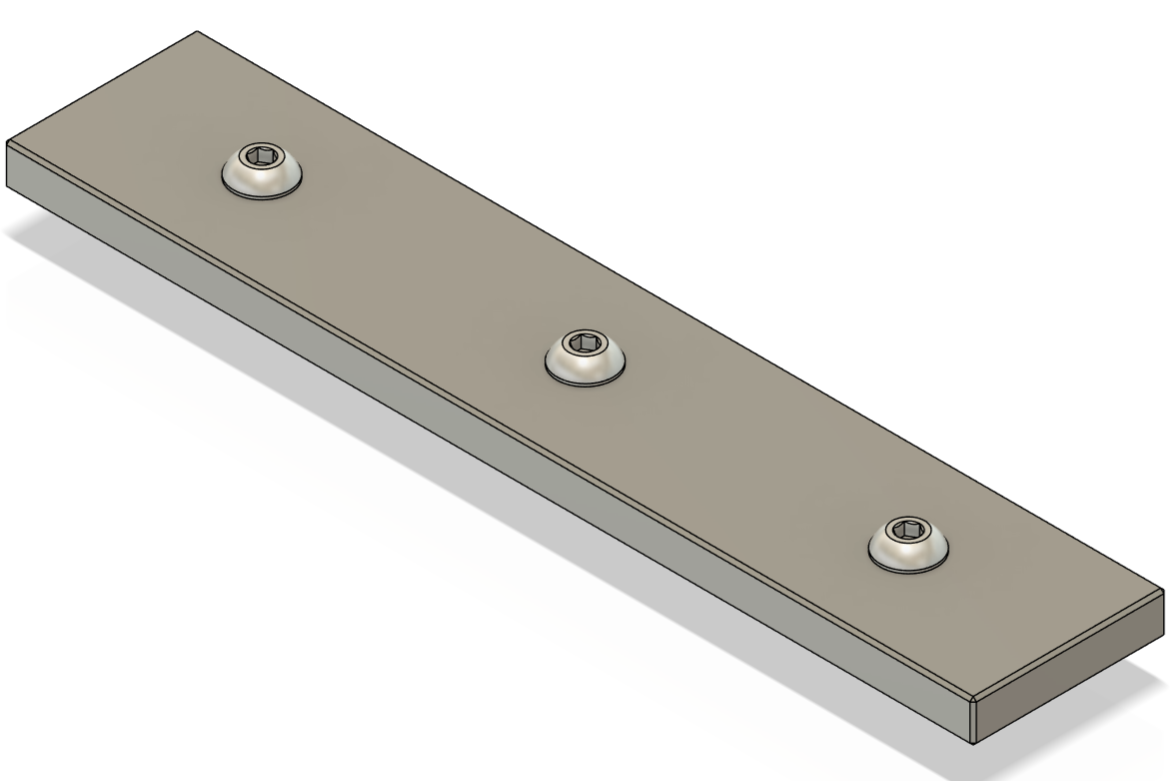

- 30in-RBB-159-A: アルミレール（ネジ付き）
- 30in-RBB-161-F: 中央スペーサー
- 30in-RBB-162-F: GFRPシート
- 30in-RBB-169-A: Bottom Panel 底パネル
- 30in-RBB-171-P: 75mmアリミゾ
- 30in-RBB-172-P: 押さえパッド
- 30in-RBB-173-P: ネジ
- 30in-RBB-179-A: 75mmアリミゾユニット

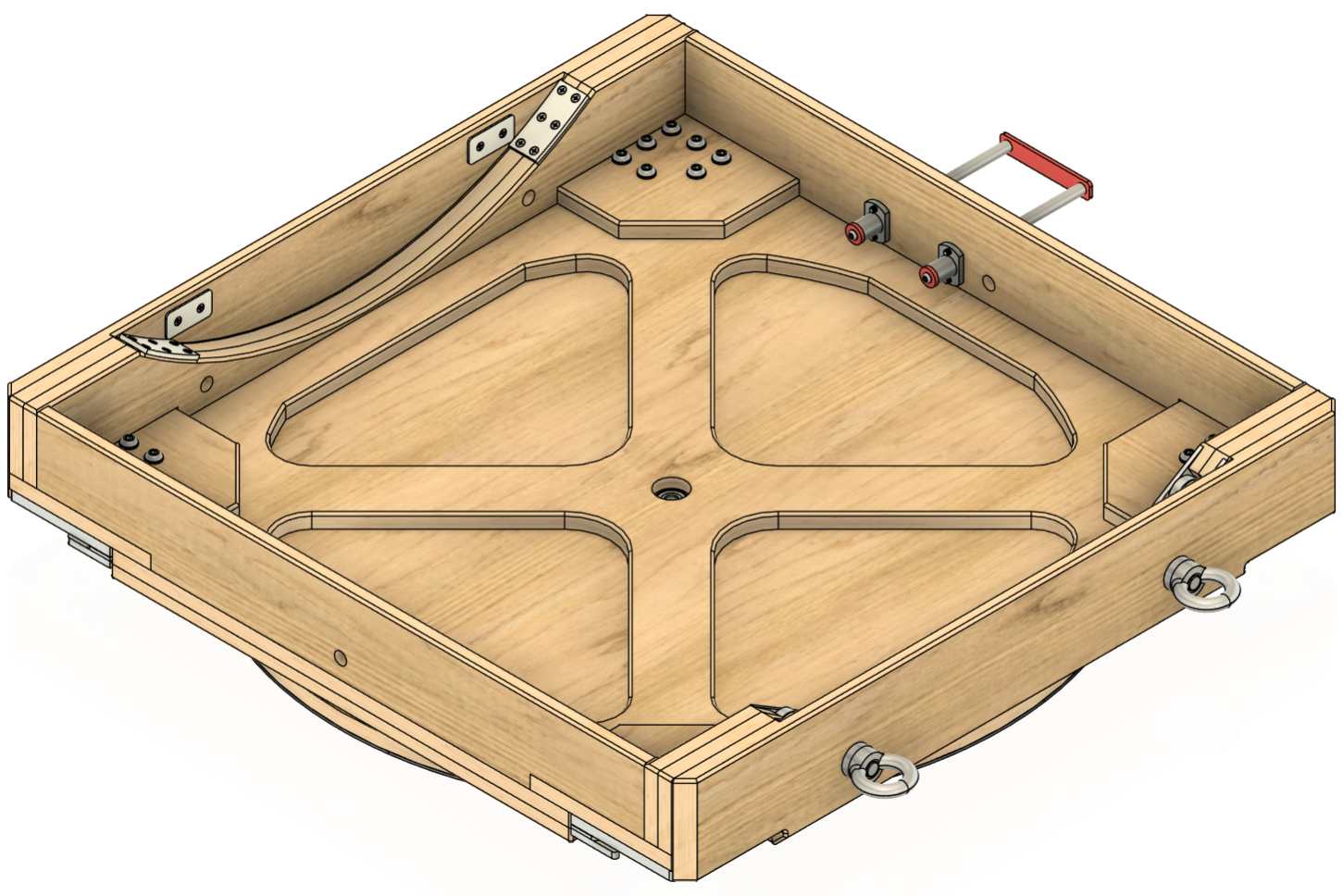

- 30in-RBB-189-A: ロッカーボックス
- 30in-RBB-201-F: Base Panel ベースパネル
- 30in-RBB-202-F: 中央テフロン
- 30in-RBB-203-F: Azテフロン
- 30in-RBB-204-F: シム
- 30in-RBB-205-F: テフロン用脚（上）
- 30in-RBB-206-F: テフロン用脚（中）
- 30in-RBB-207-F: テフロン用脚（下）
- 30in-RBB-211-F: ベアリングブロック（タップ穴）
- 30in-RBB-212-F: ベアリングブロック（バカ穴）
- 30in-RBB-219-A: Azベアリングユニット
- 30in-RBB-221-F: 脚部（上）
- 30in-RBB-222-F: 脚部（中）
- 30in-RBB-223-F: 脚部（下）

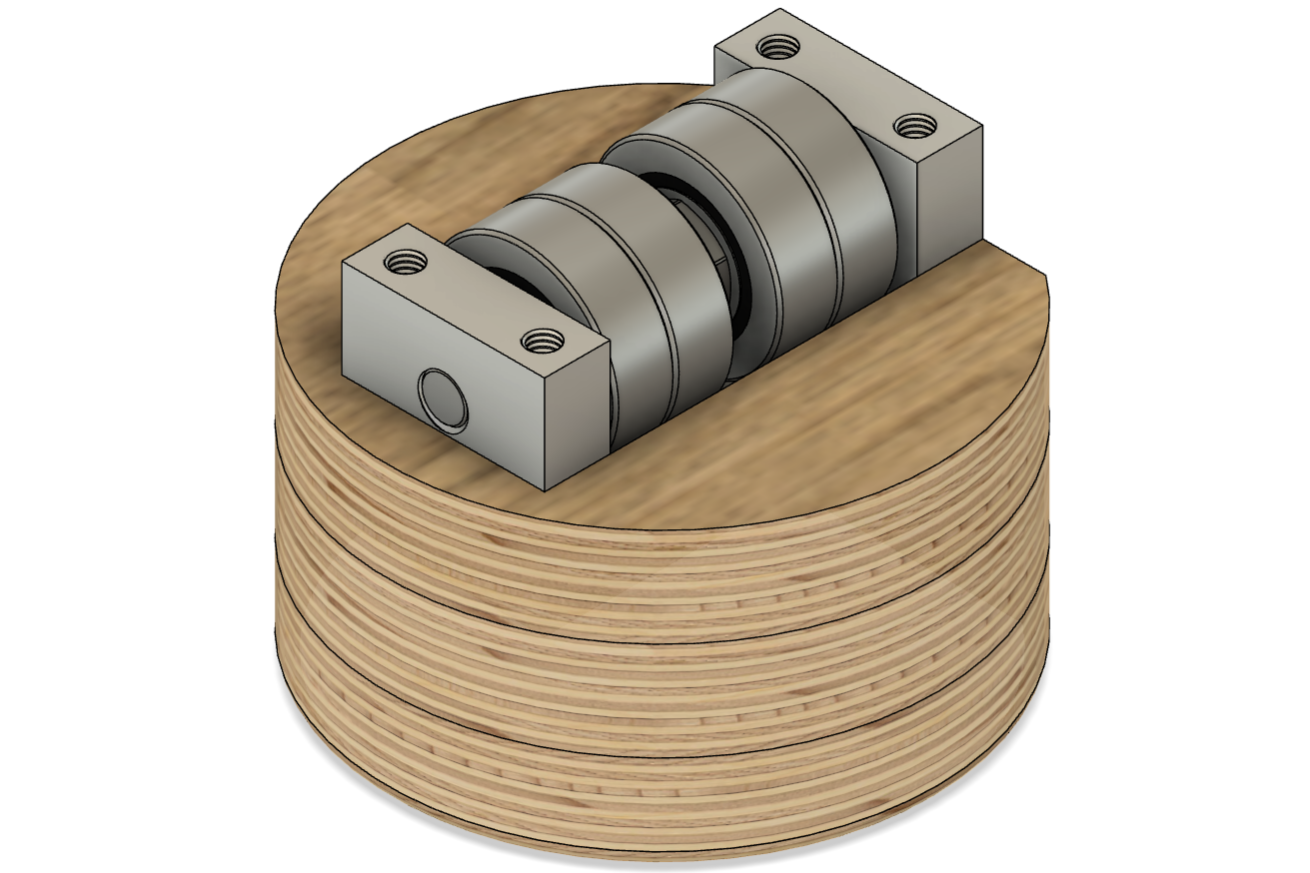

- 30in-RBB-229-A: ベアリング付き脚
- 30in-RBB-231-F: Az軸タップ板

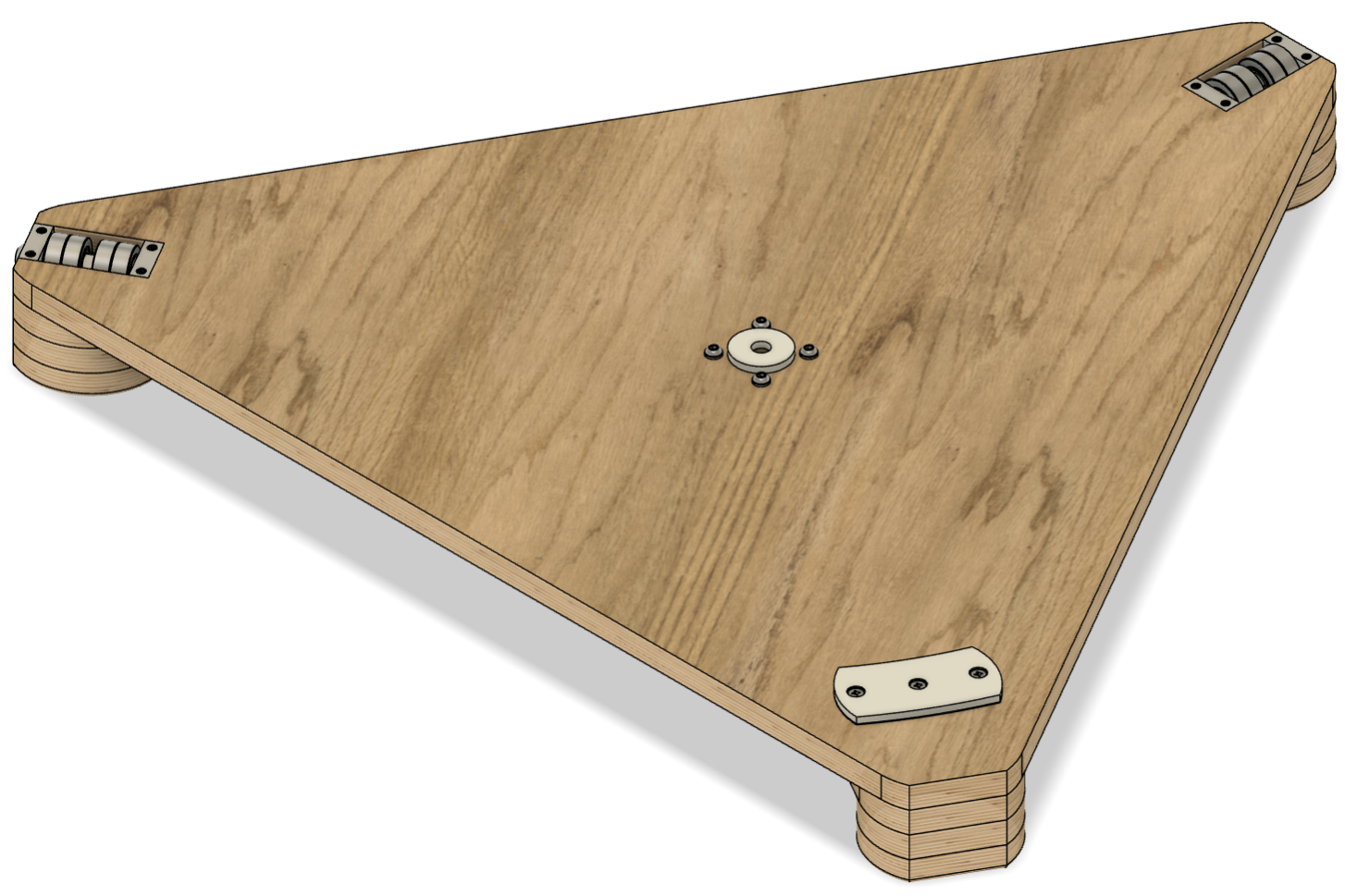

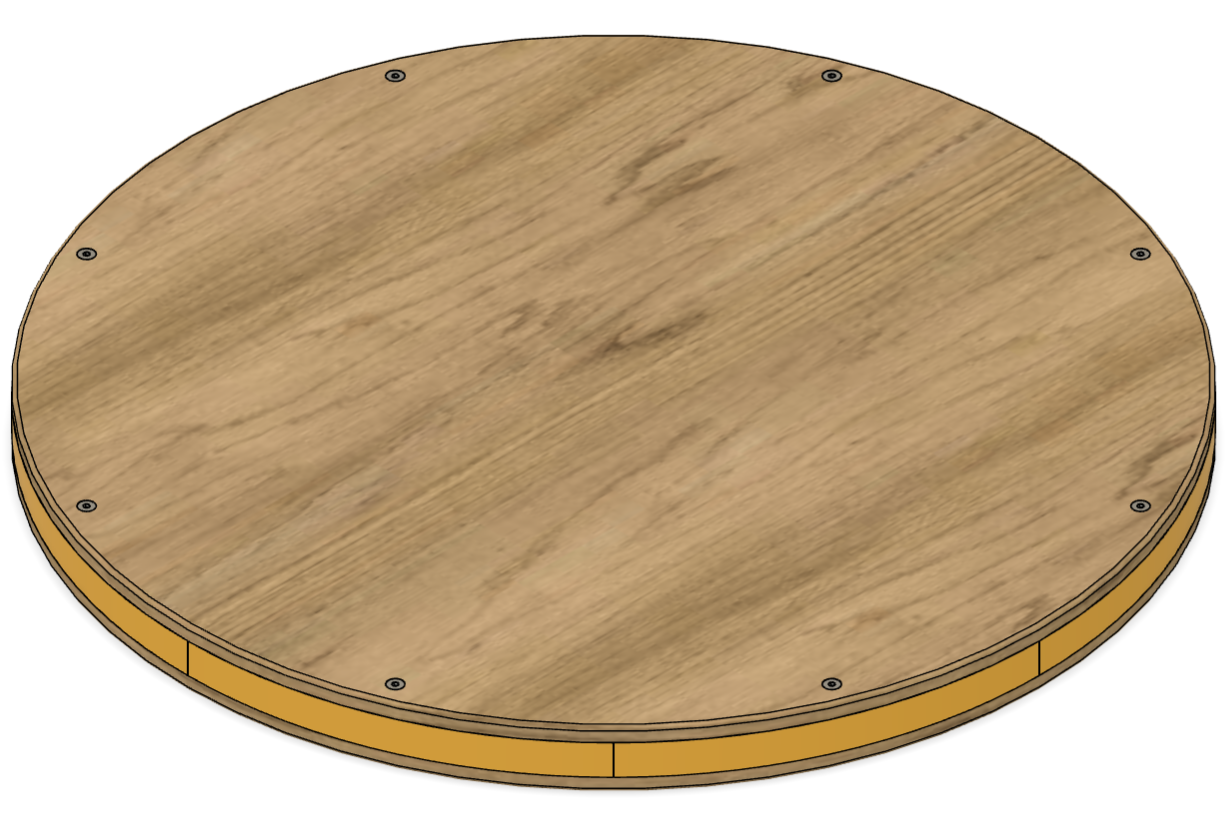

- 30in-RBB-239-A: ベースプレート
- 30in-RBB-301-F: ELサイドサポート
- 30in-RBB-302-F: ELサイドテフロン
- 30in-RBB-303-F: ELサイドスペーサー
- 30in-RBB-309-A: ELサイドサポートユニット
- 30in-RBB-401-F: 75mmアリガタ（100mmにカット）

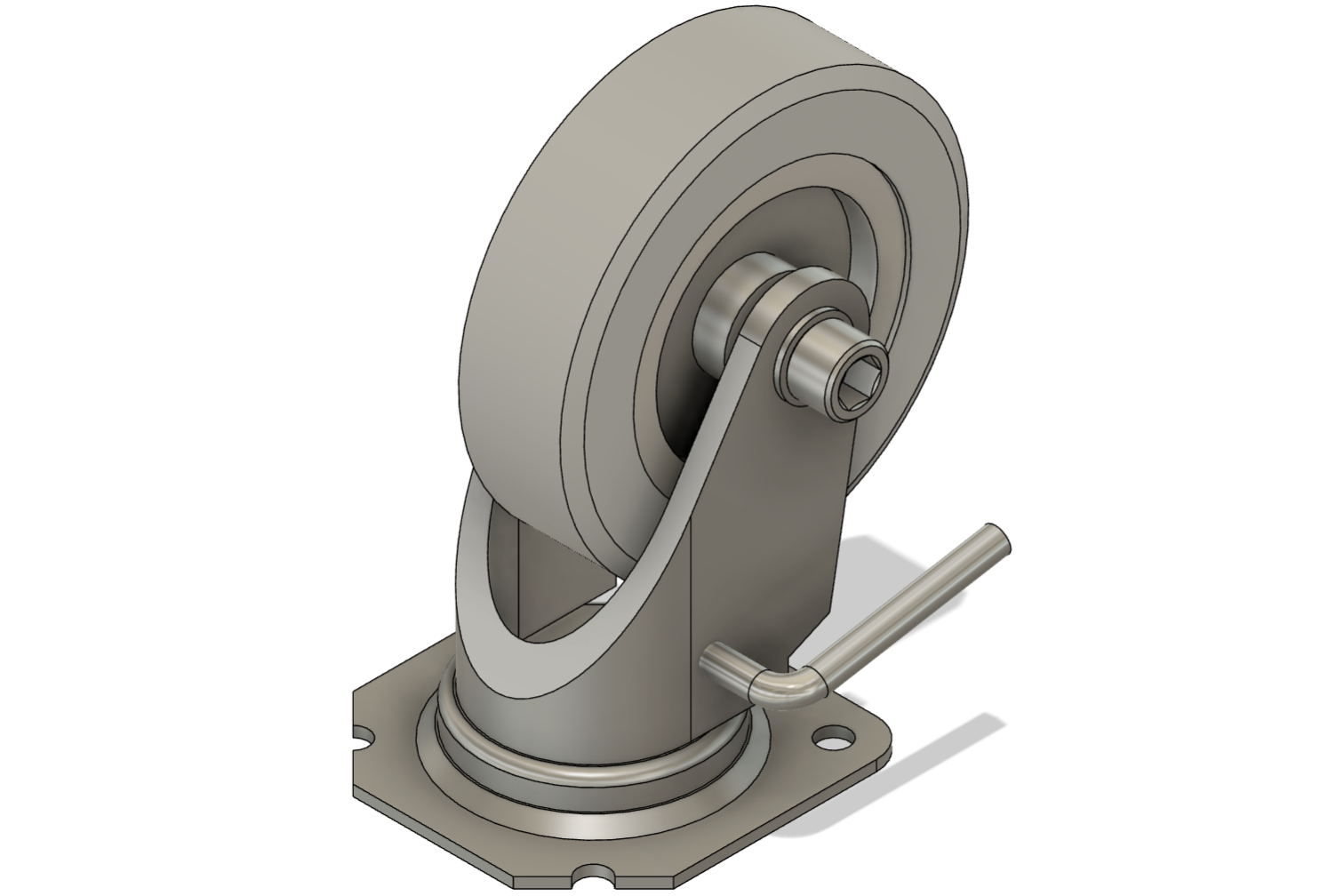

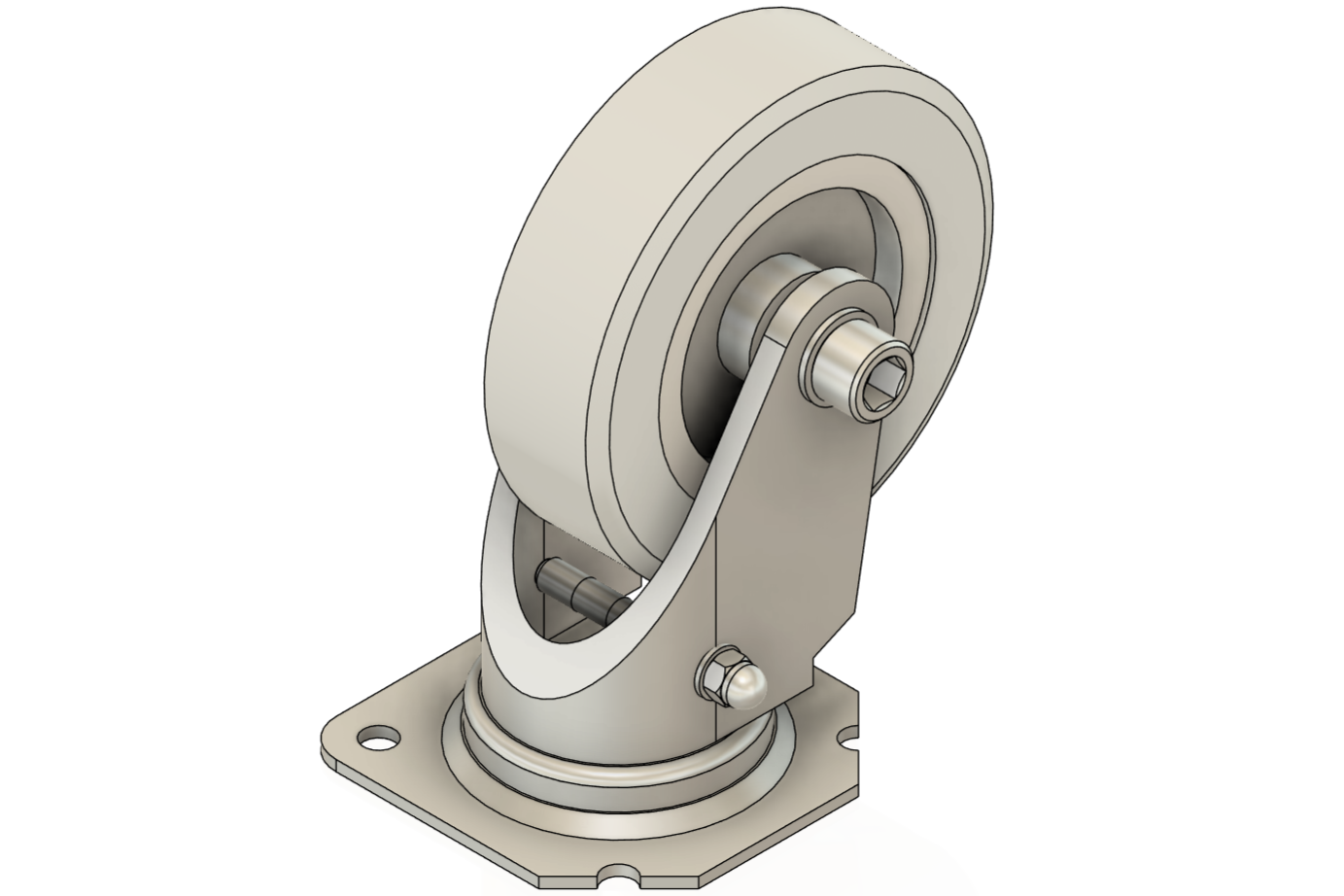

- 30in-RBB-402-P: キャスター
- 30in-RBB-409-A: キャスターユニット
ページの先頭に 戻る

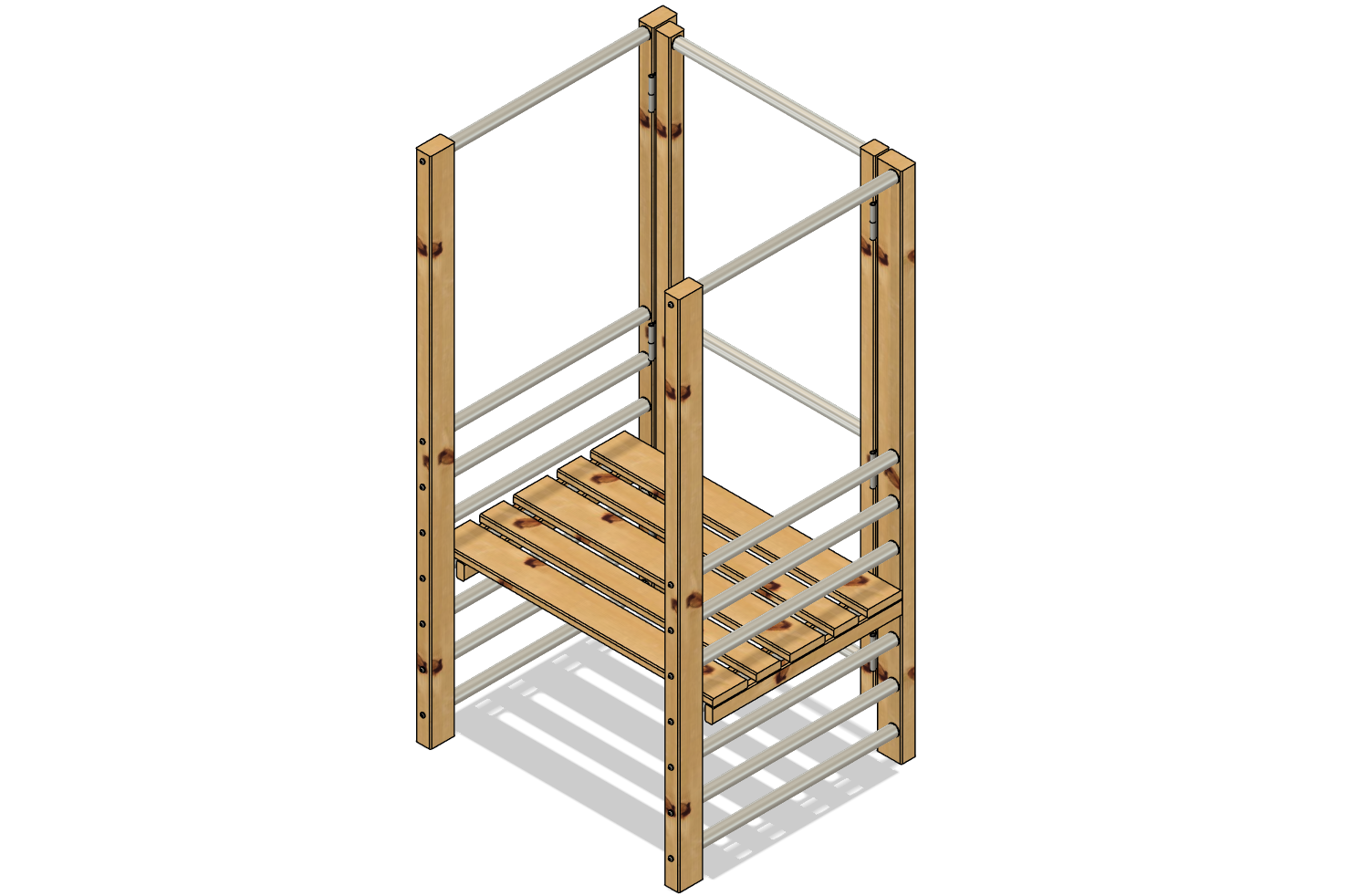

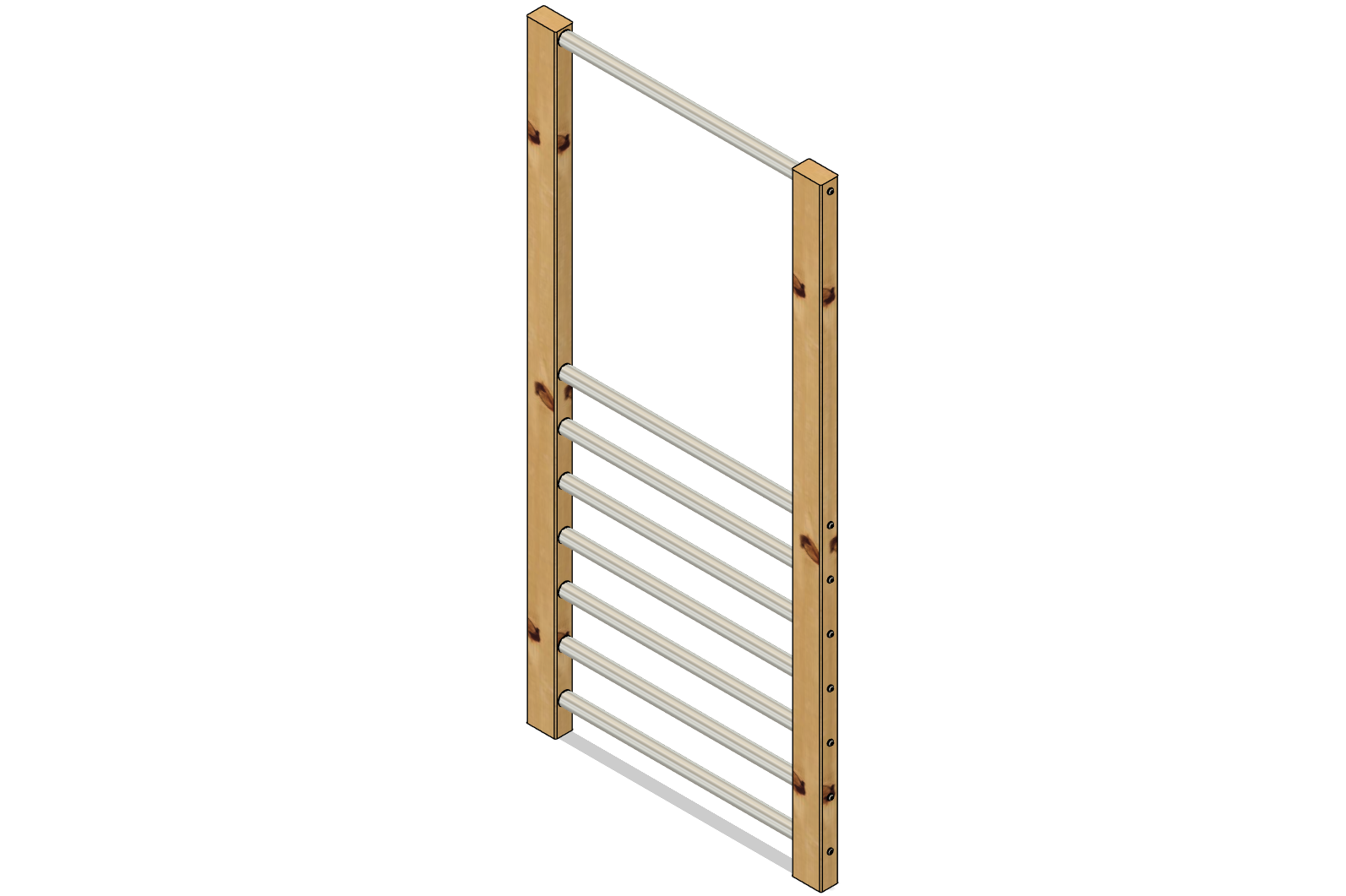

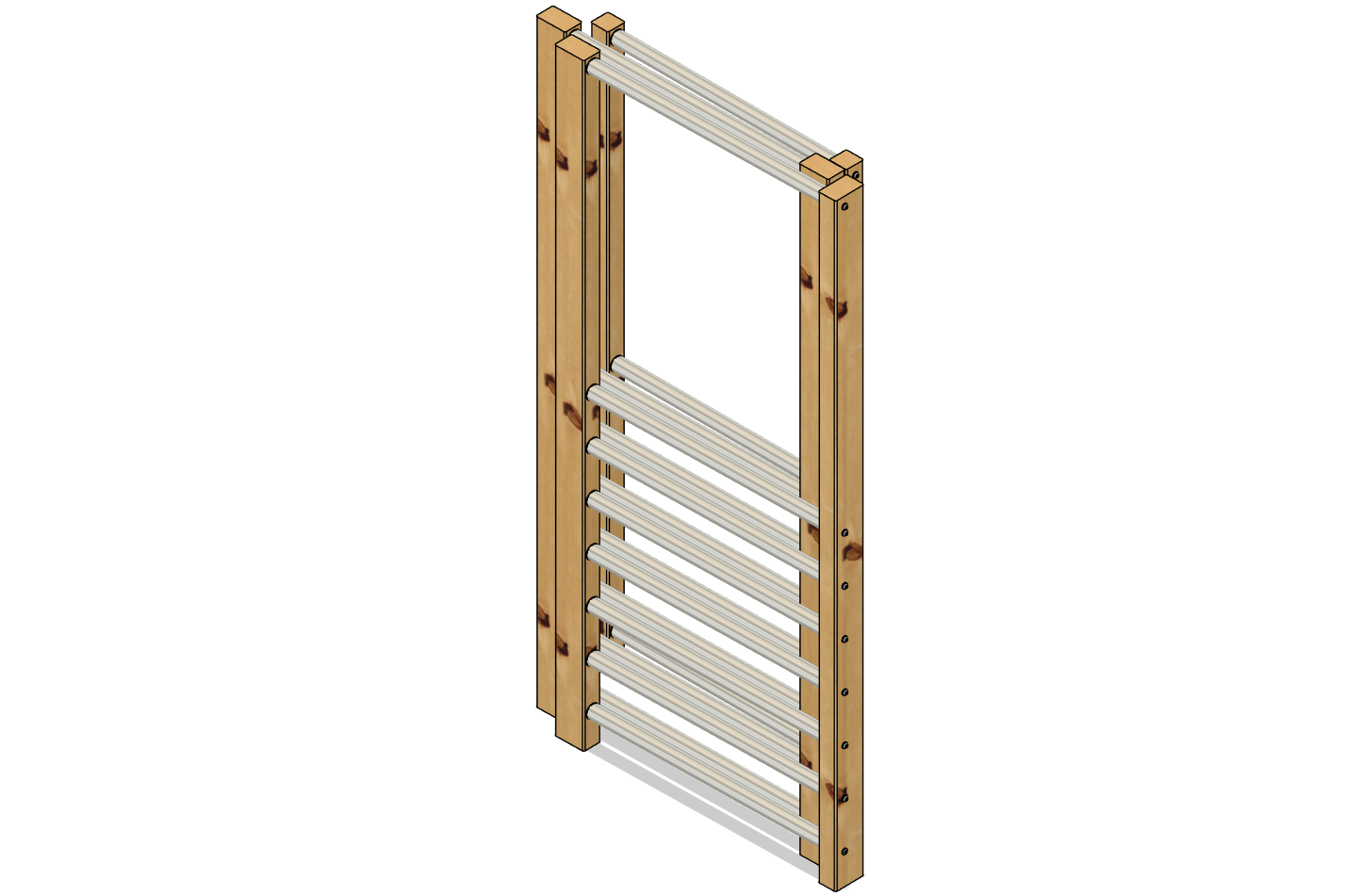

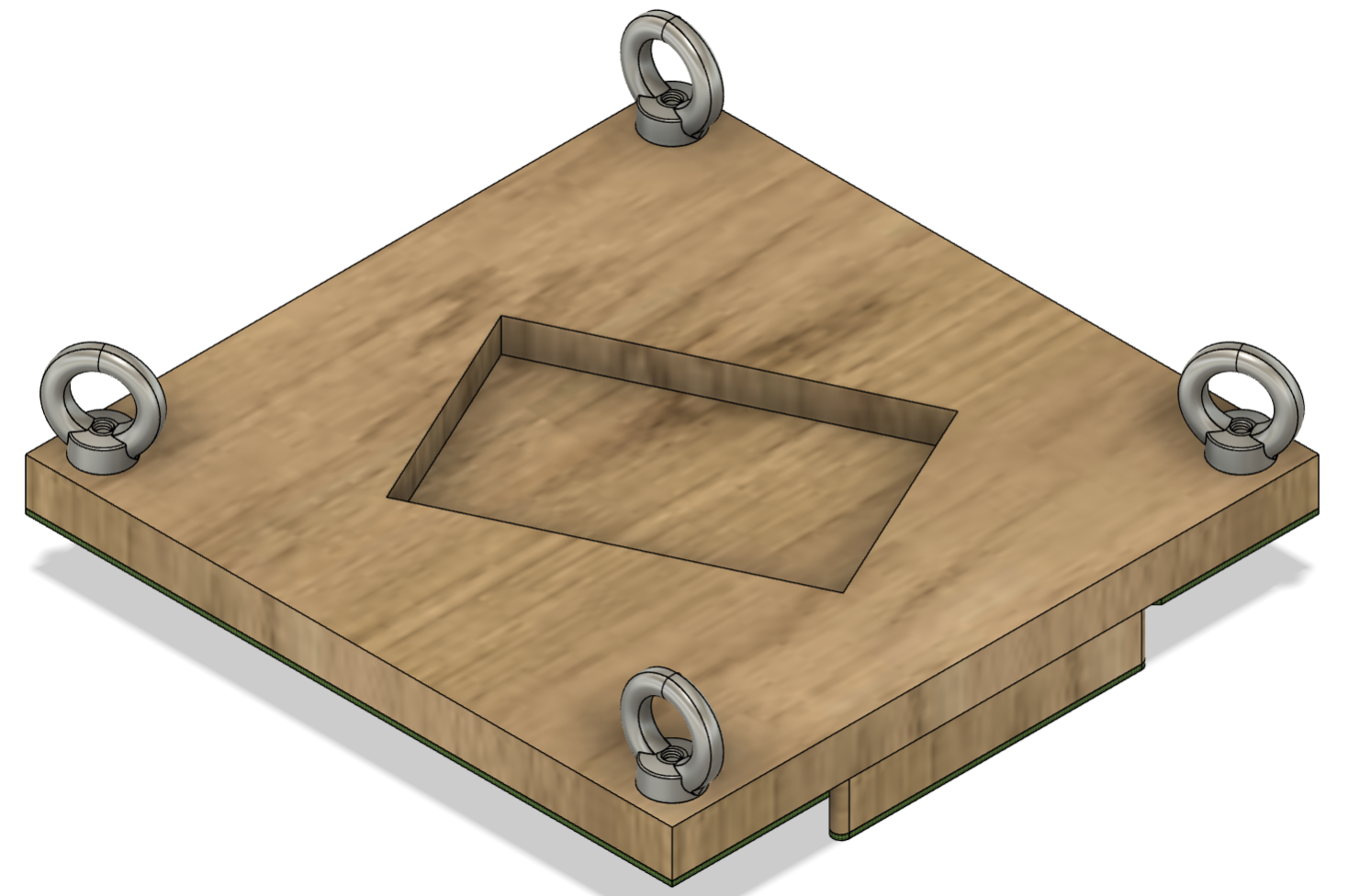

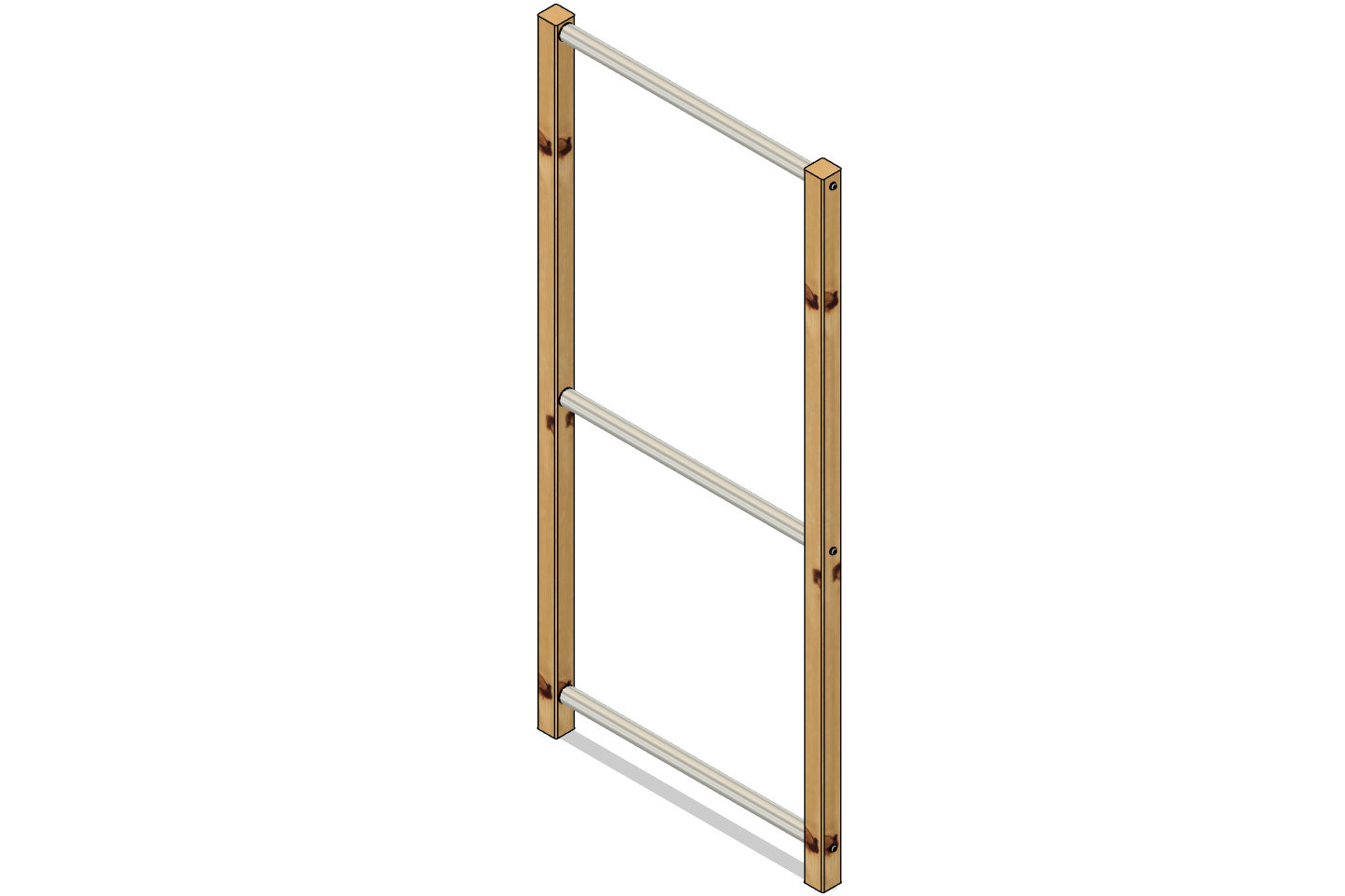

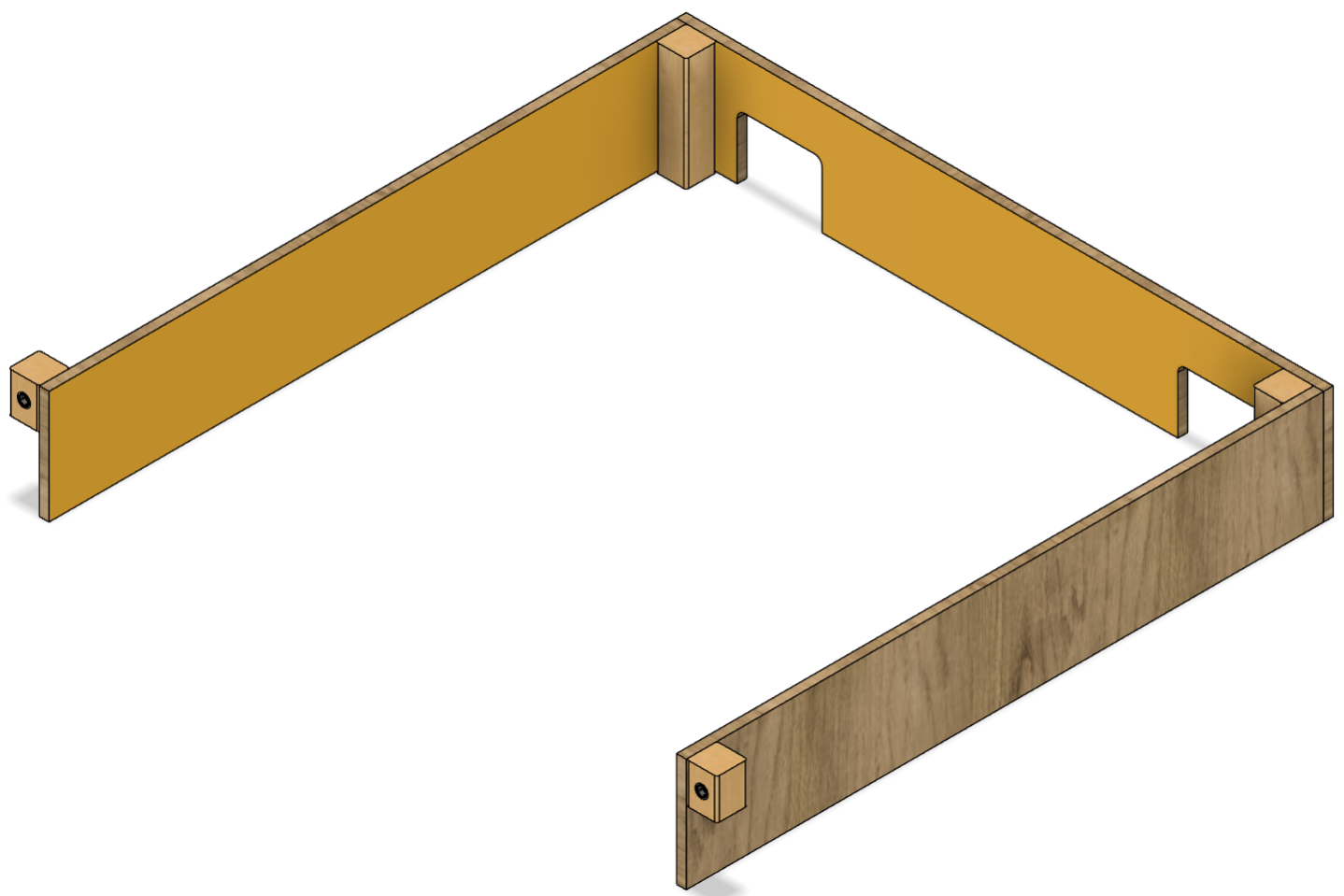

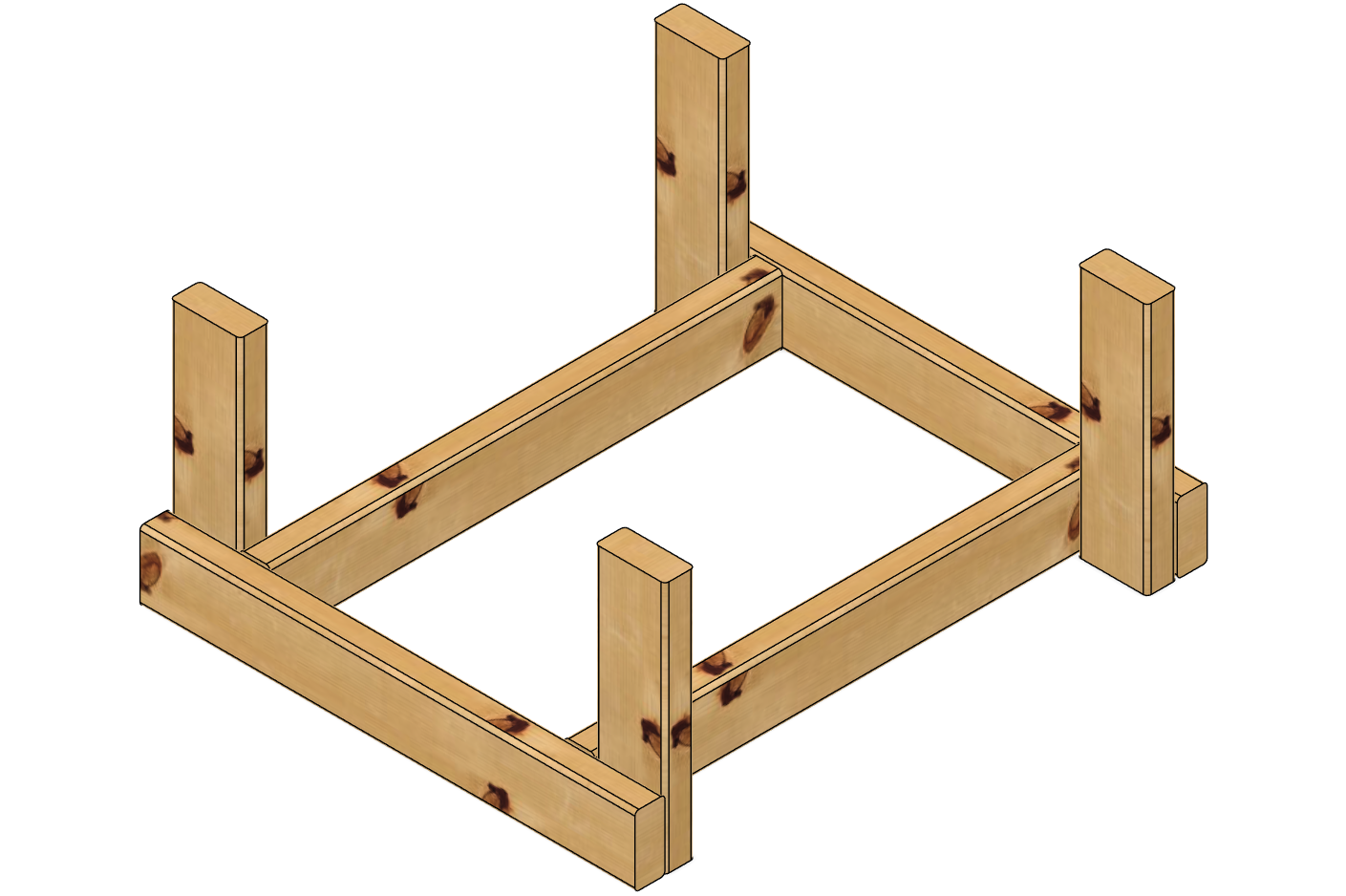

6. 30in-OTR: Others
- 30in-OTR-101-P: ジャッキベース
- 30in-OTR-102-P: ジャッキリンク下
- 30in-OTR-103-P: ジャッキリンク上
- 30in-OTR-104-P: ジャッキヘッド

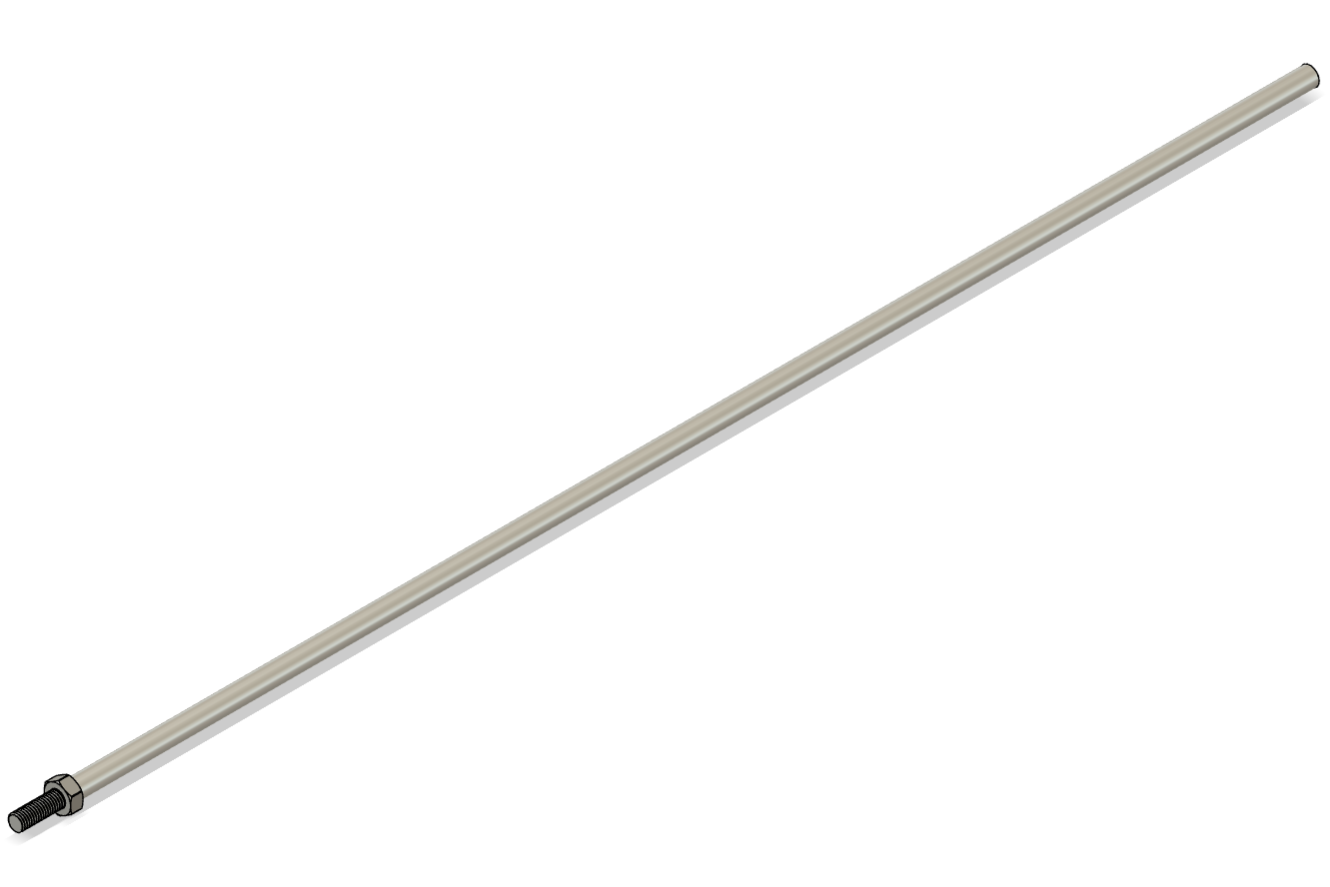

- 30in-OTR-105-P: ジャッキロッド
- 30in-OTR-106-P: ジャッキピン
- 30in-OTR-107-P: ジャッキナット
- 30in-OTR-111-P: ジャッキリベット下
- 30in-OTR-112-P: ジャッキリベット上

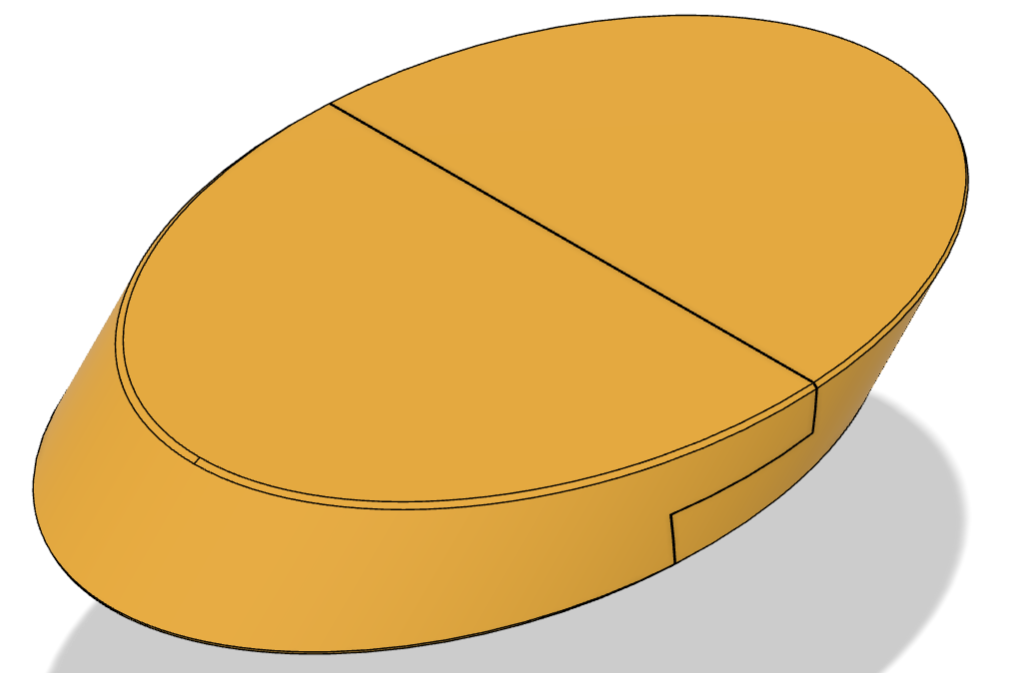

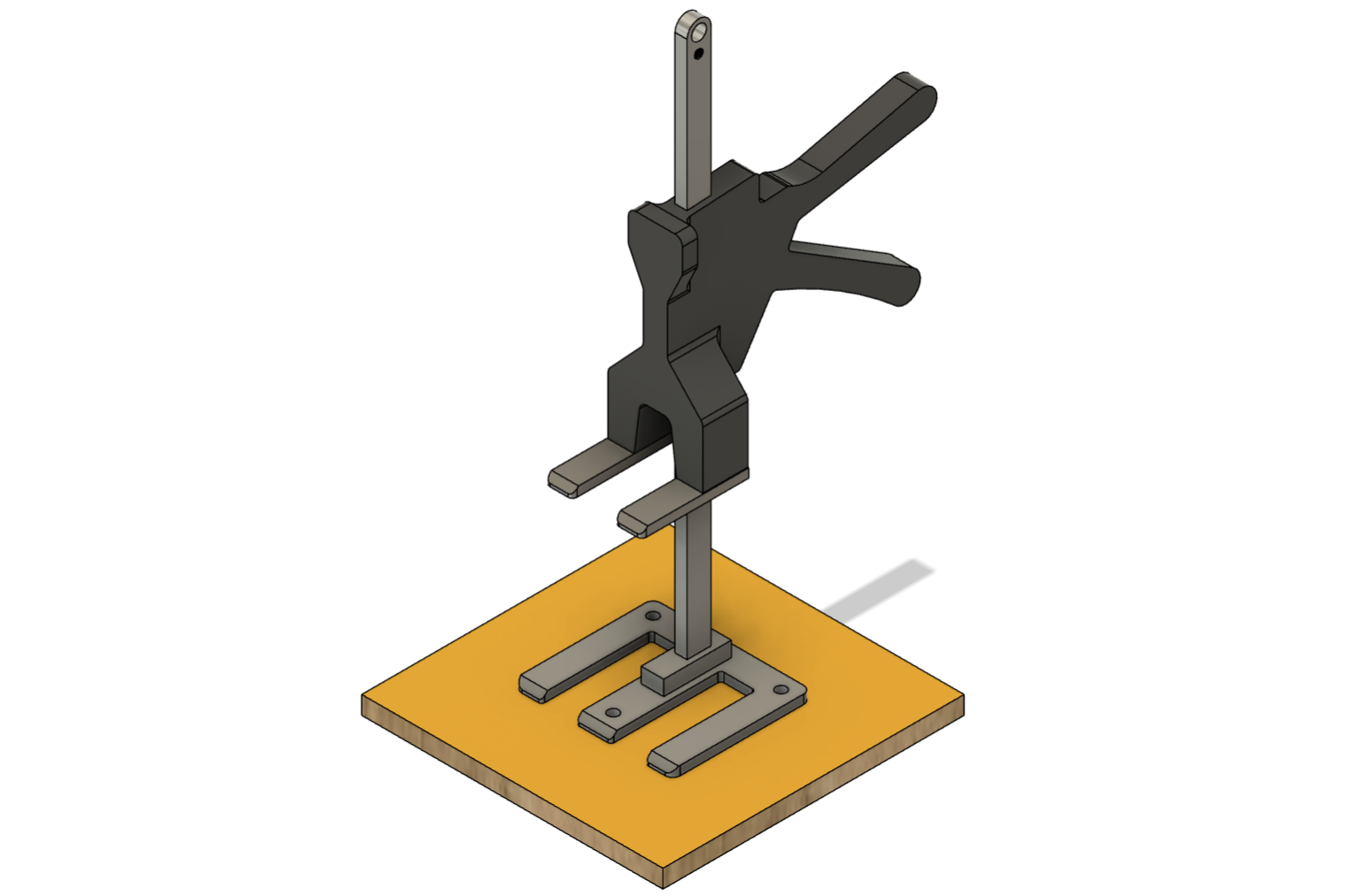

- 30in-OTR-119-A: ジャッキ
- 30in-OTR-121-F: アーム
- 30in-OTR-122-F: パッド
- 30in-OTR-123-F: ジャッキベース
- 30in-OTR-124-F: センター

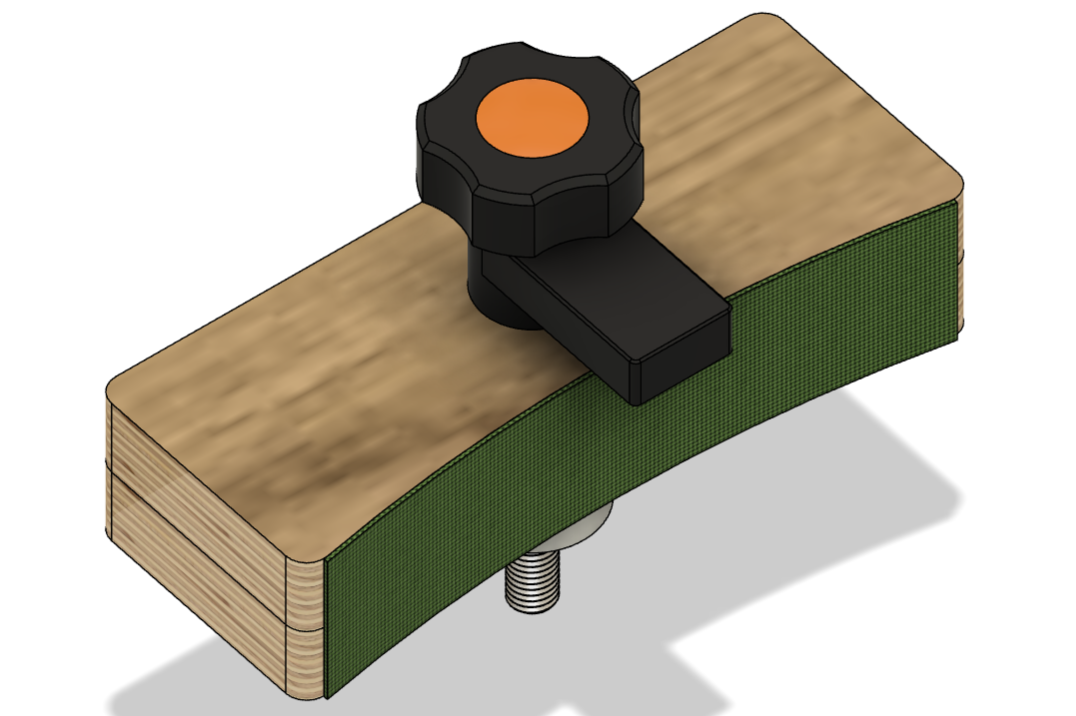

- 30in-OTR-129-A: ジャッキヘッド
- 30in-OTR-131-F: ベース板
- 30in-OTR-132-F: ジャッキベース
- 30in-OTR-133-F: 1/4板

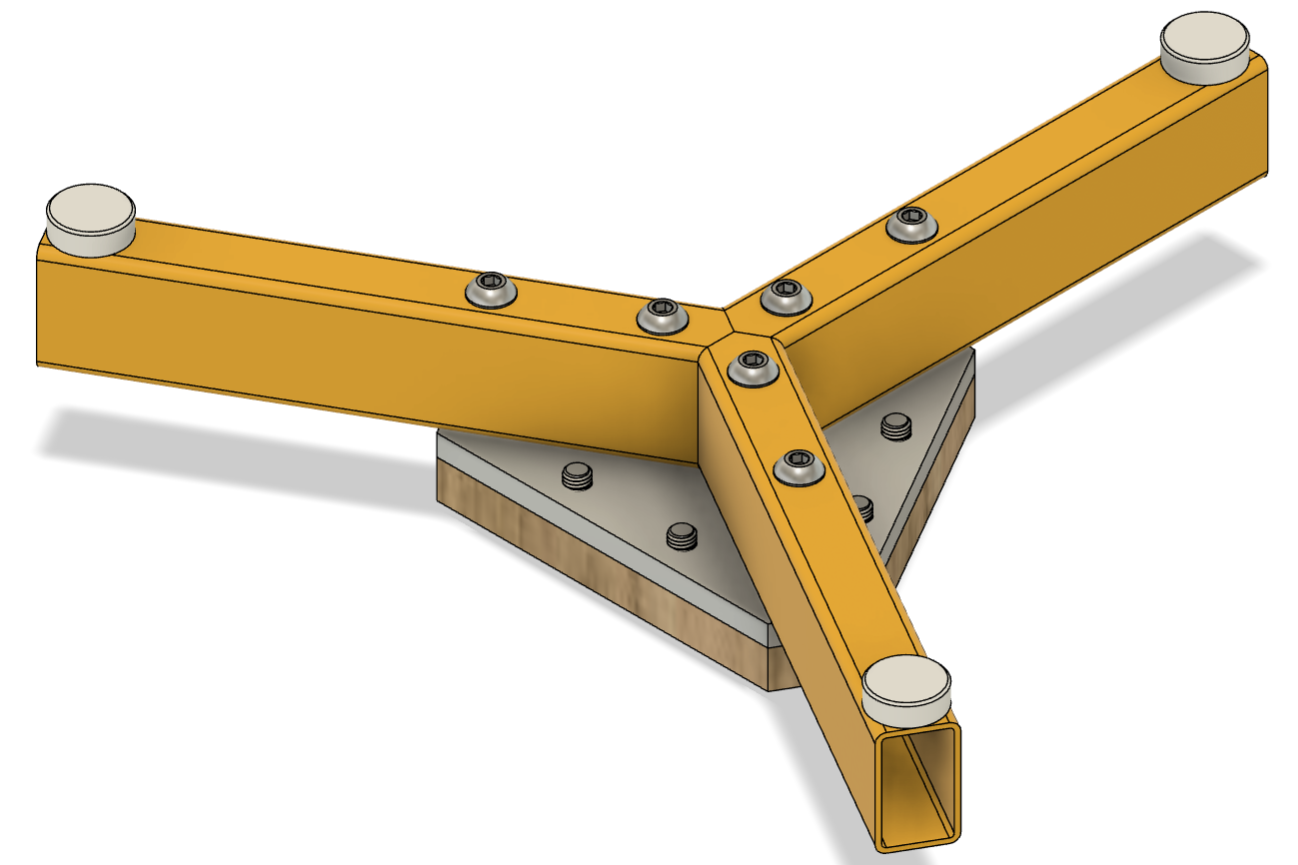

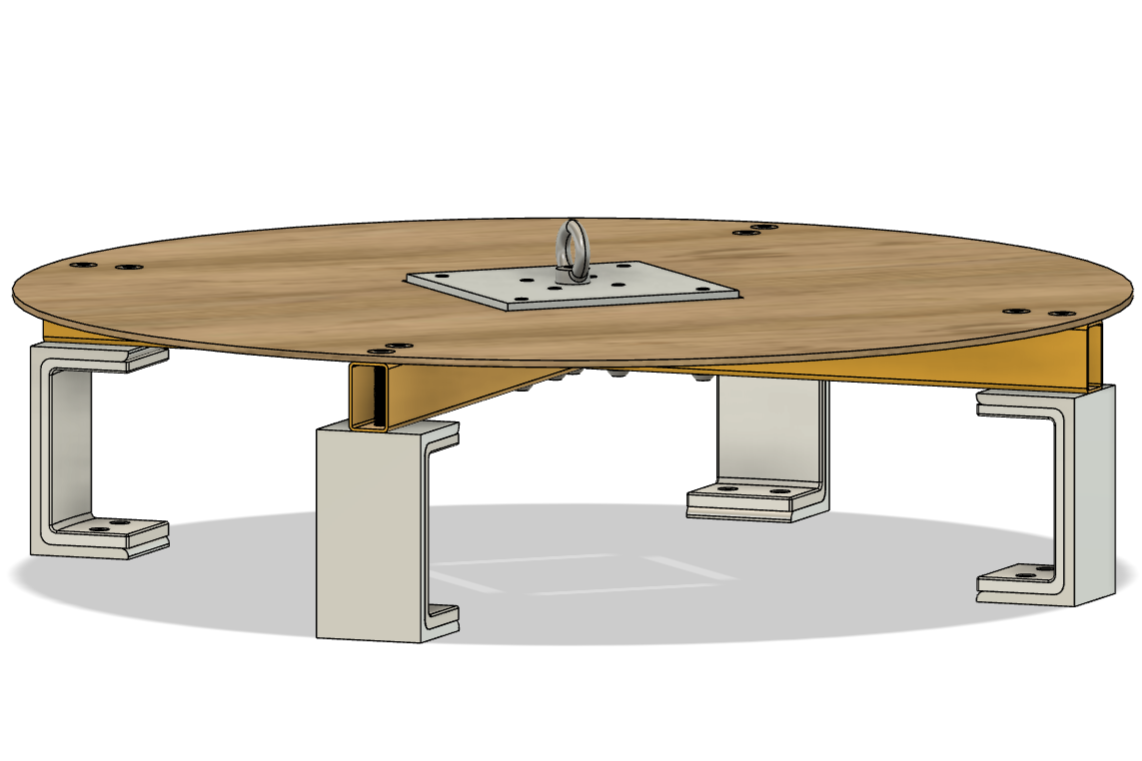

- 30in-OTR-139-A: ジャッキベース
- 30in-OTR-141-F: ハンドル

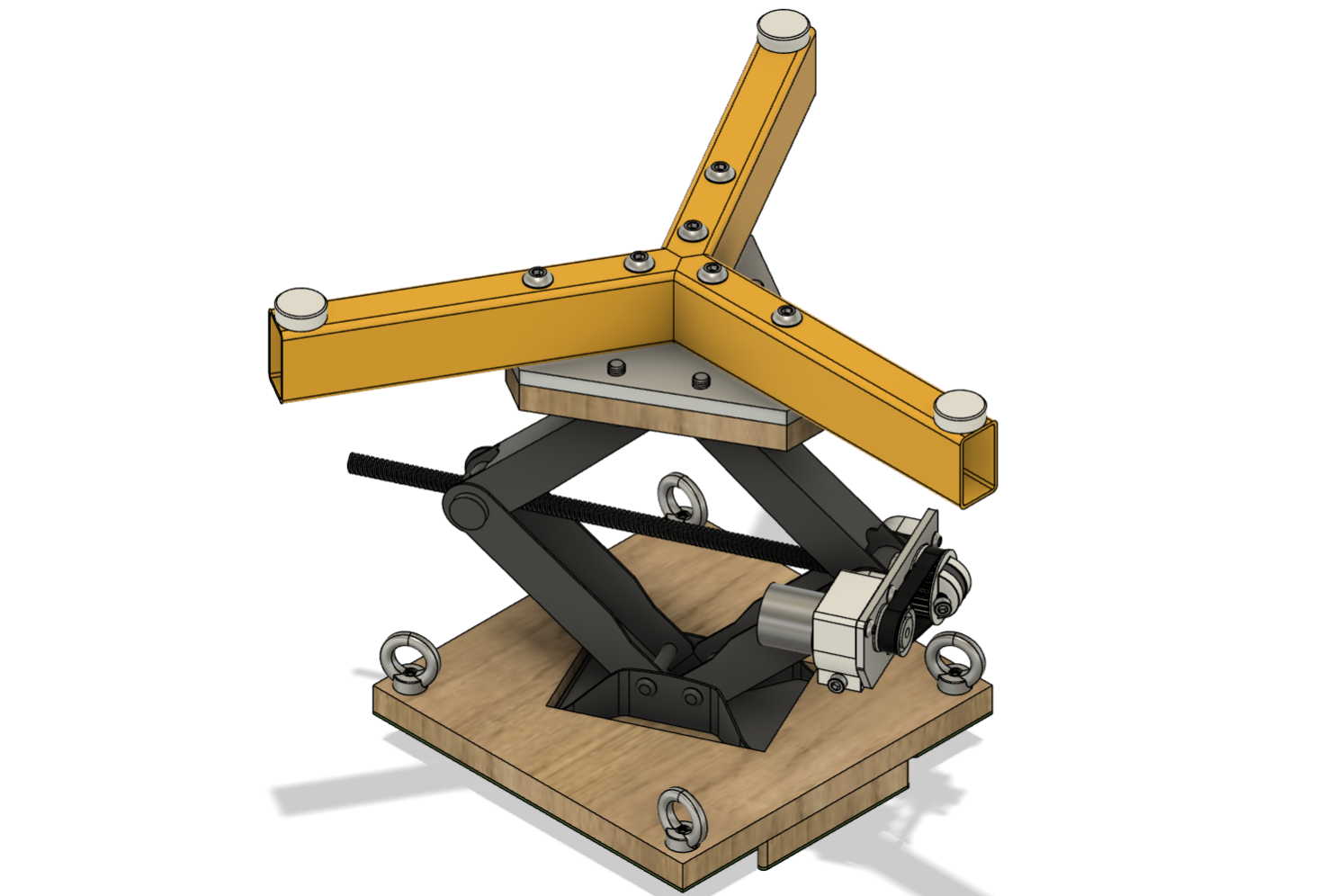

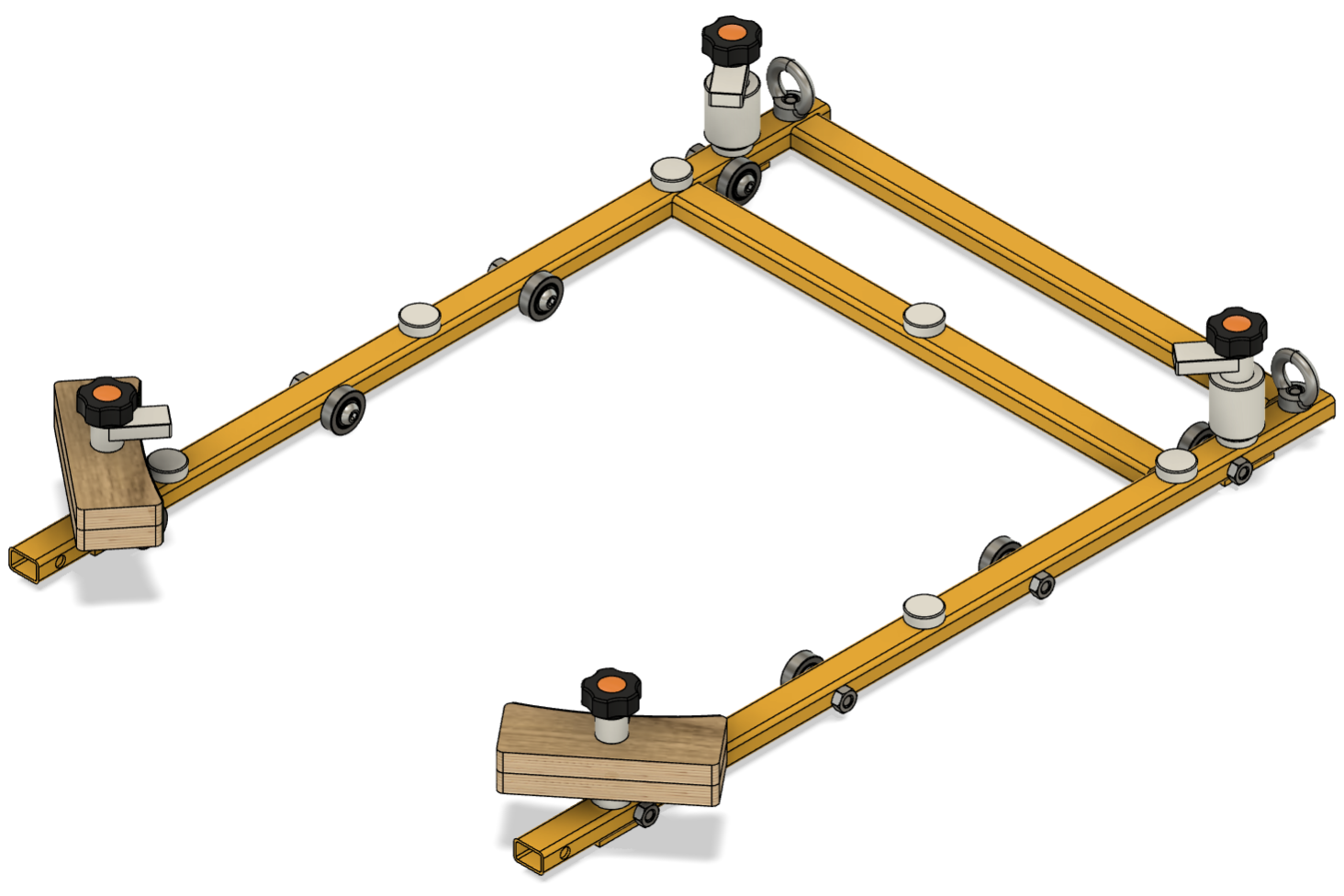

- 30in-OTR-149-A: 主鏡着脱用ジャッキ
- 30in-OTR-201-F: 左右フレーム
- 30in-OTR-202-F: 中央フレーム
- 30in-OTR-203-F: 上フレーム
- 30in-OTR-204-P: ベアリング
- 30in-OTR-205-F: タップ板
- 30in-OTR-206-F: サイドサポート

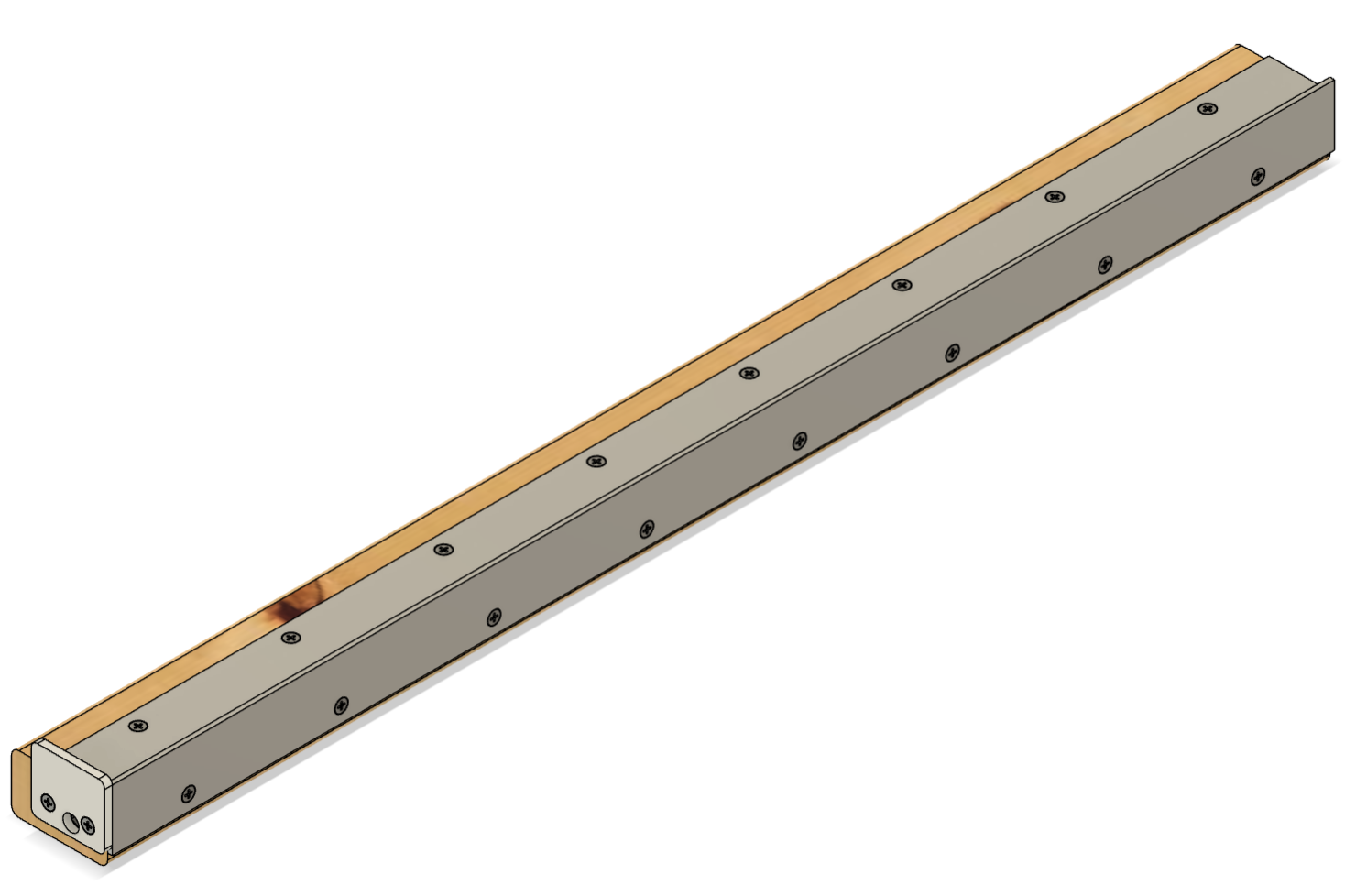

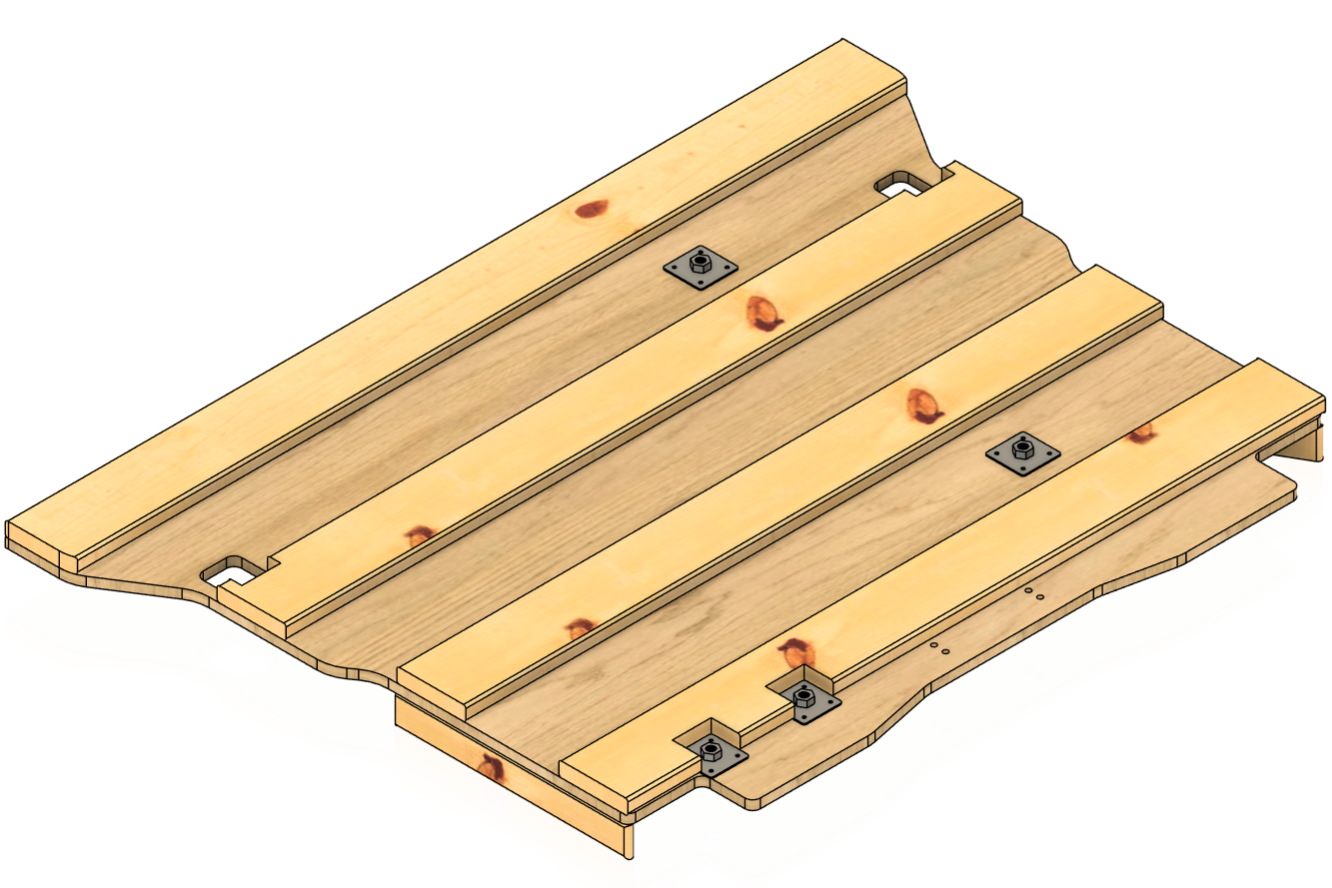

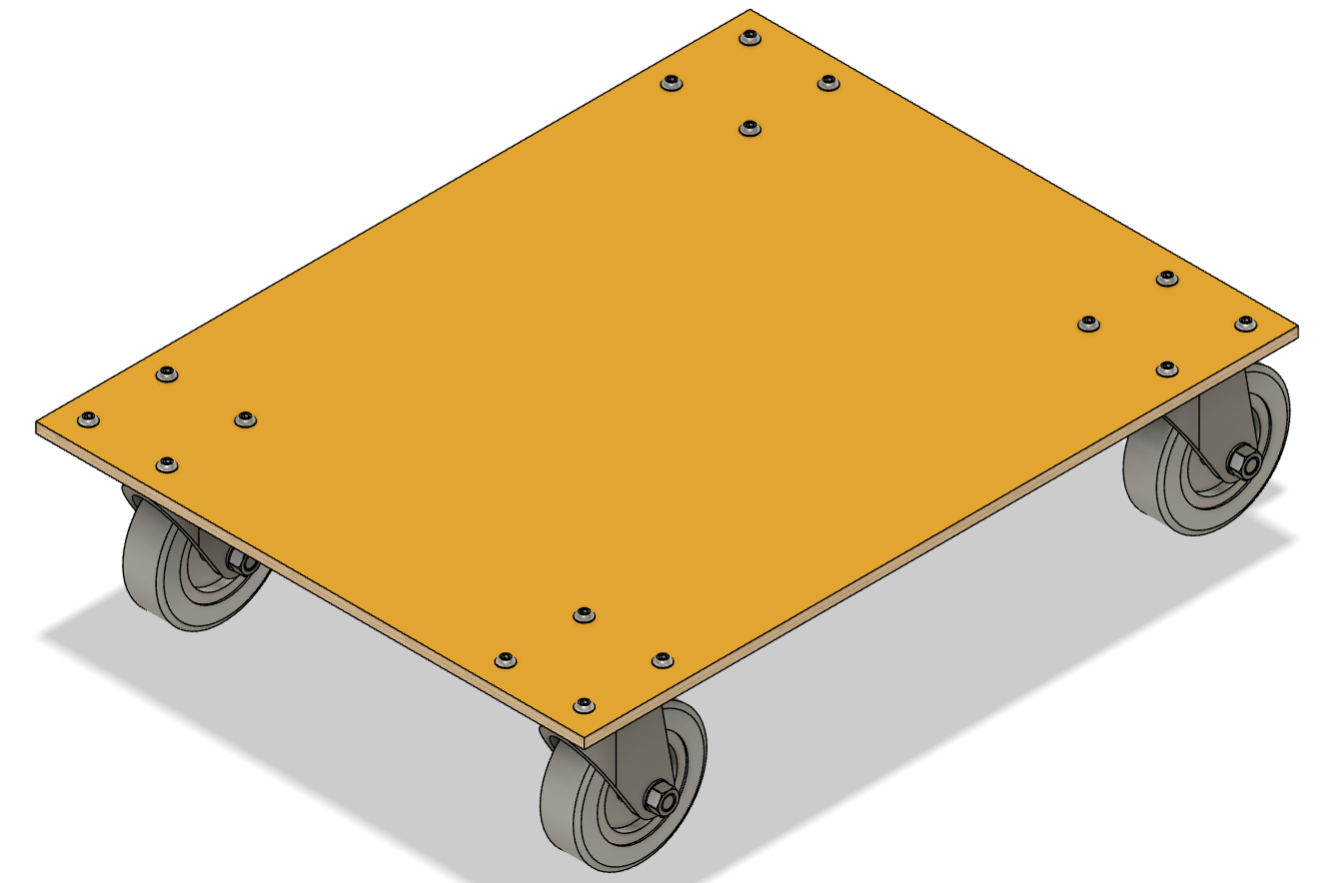

- 30in-OTR-209-A: 低床カート

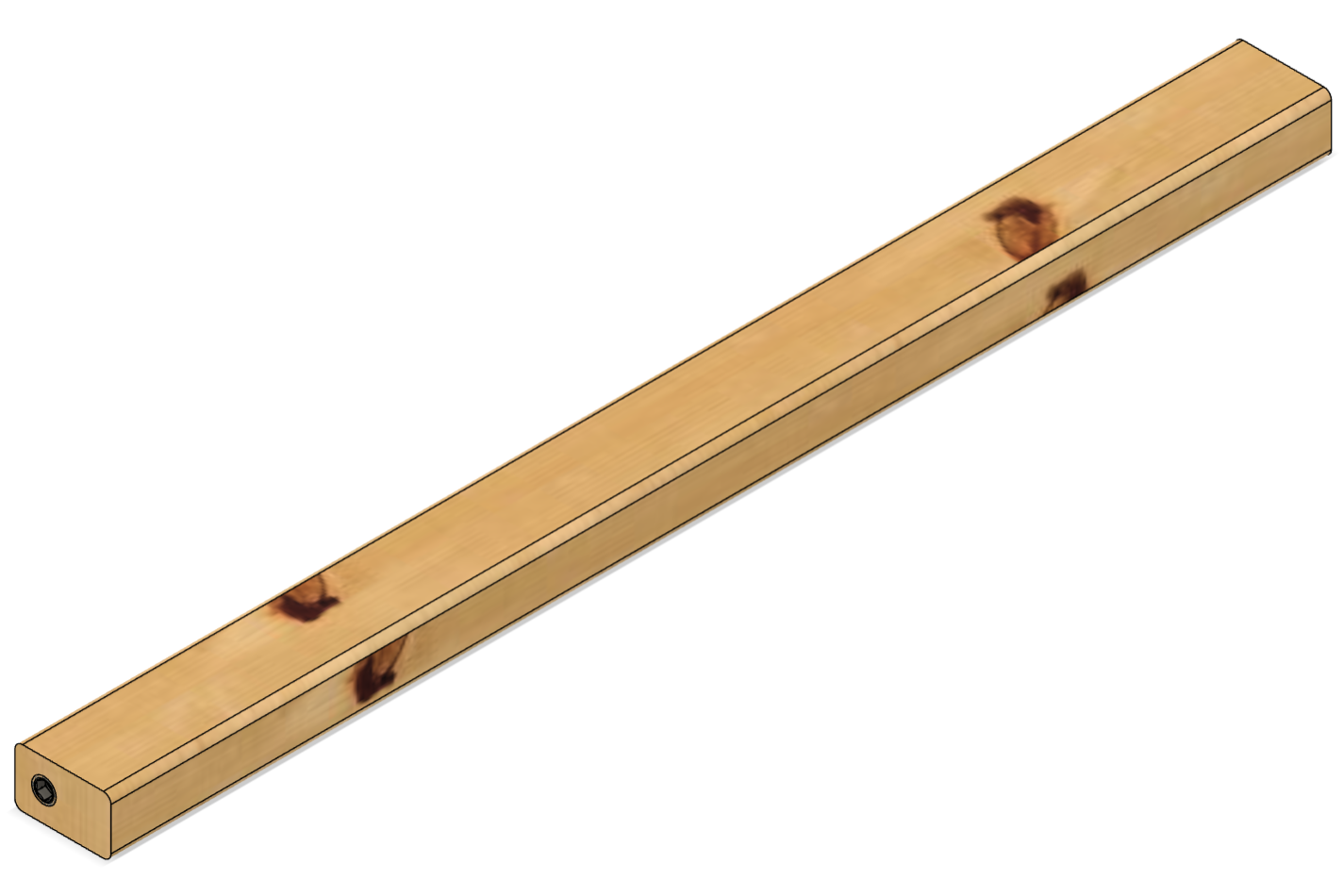

- 30in-OTR-211-F: 2x4材
- 30in-OTR-212-F: アルミ板

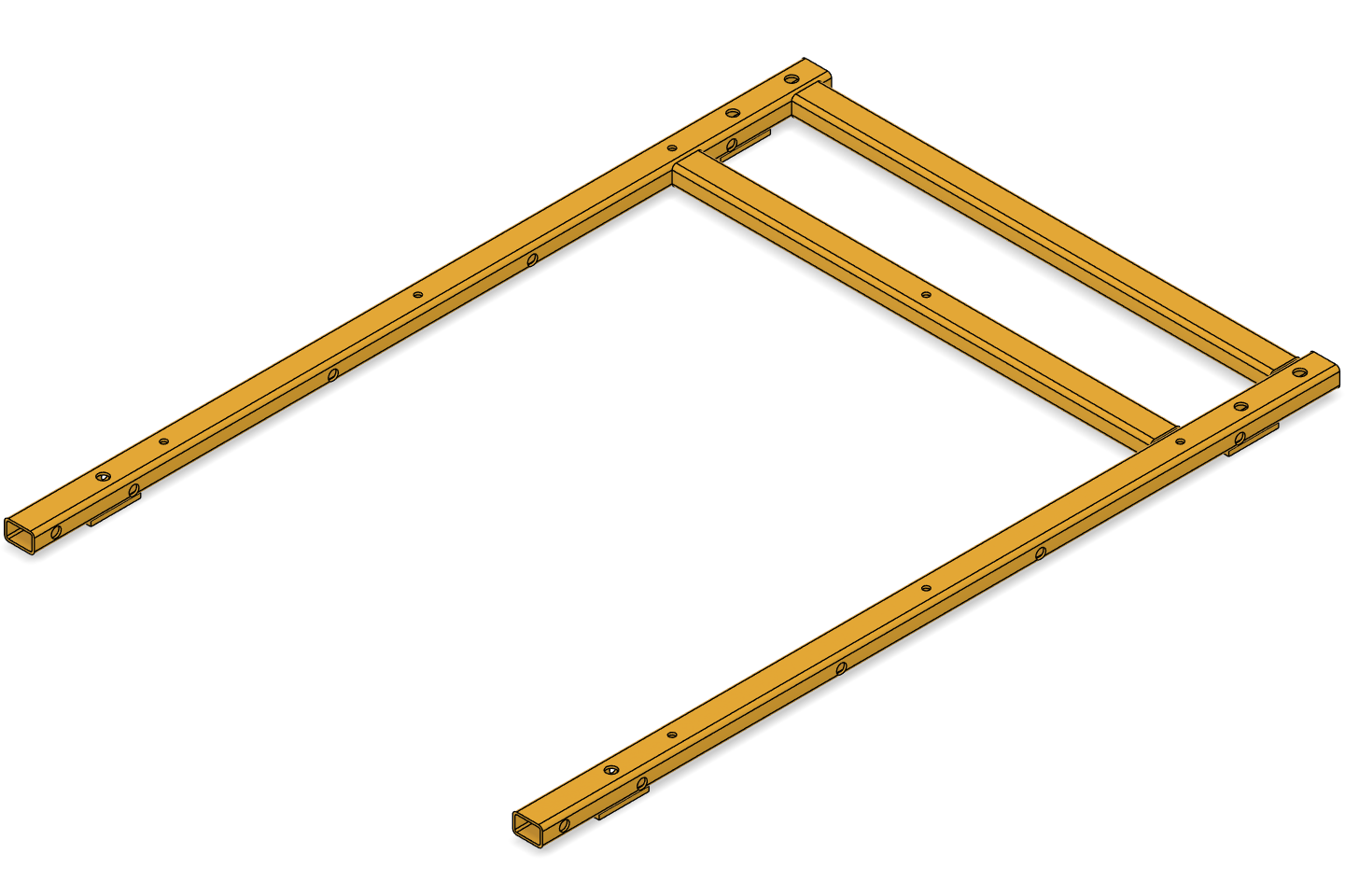

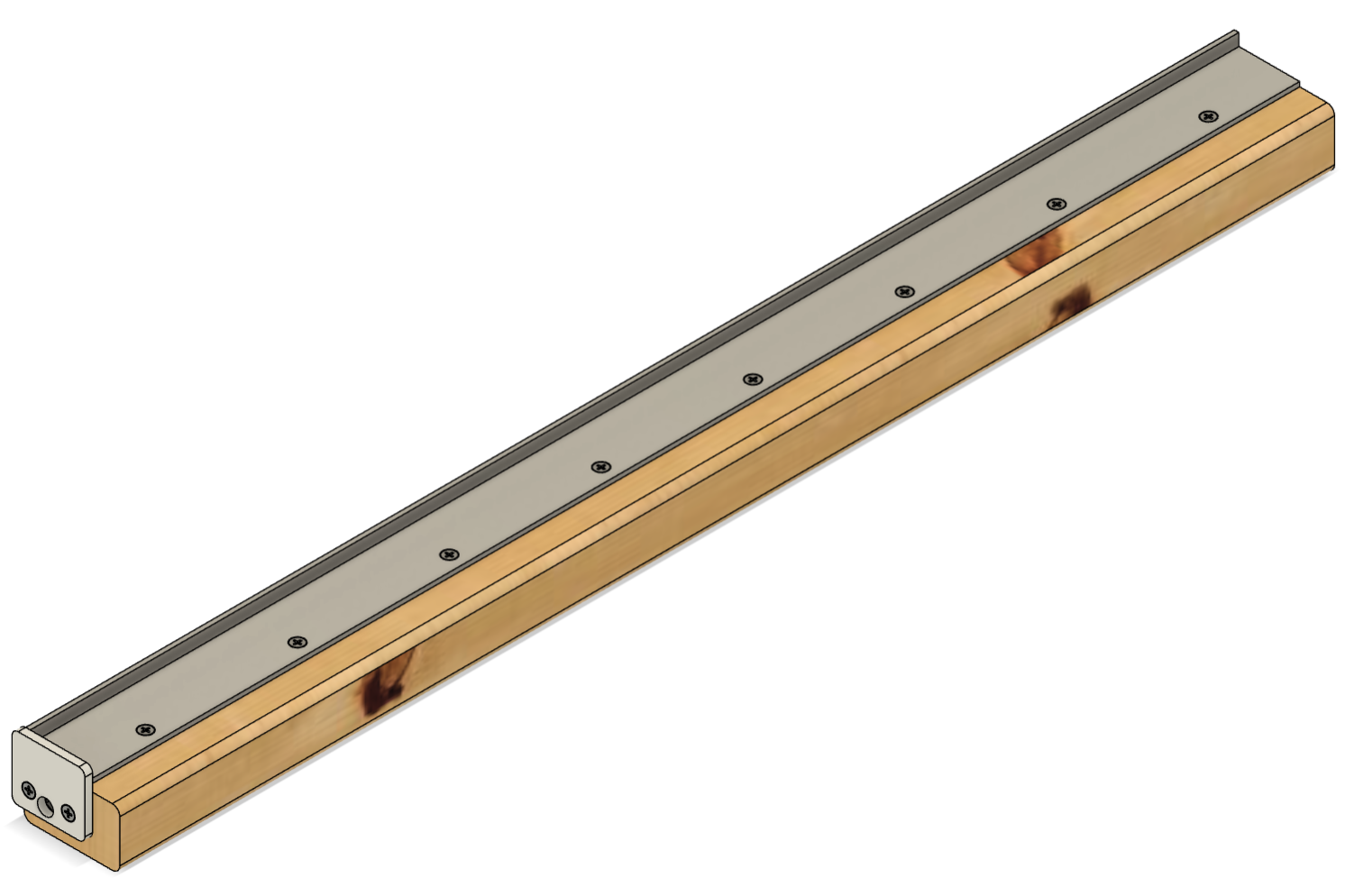

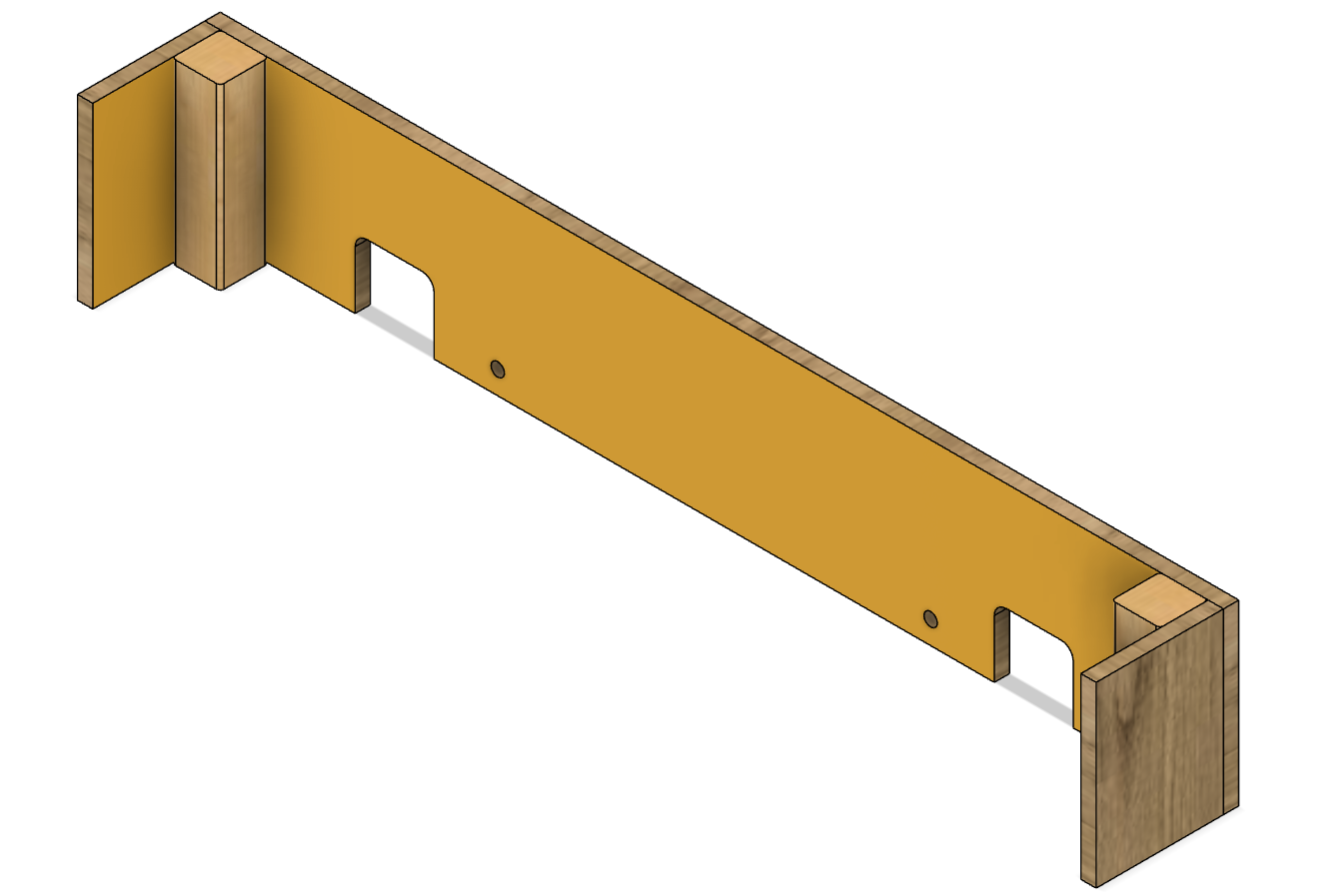

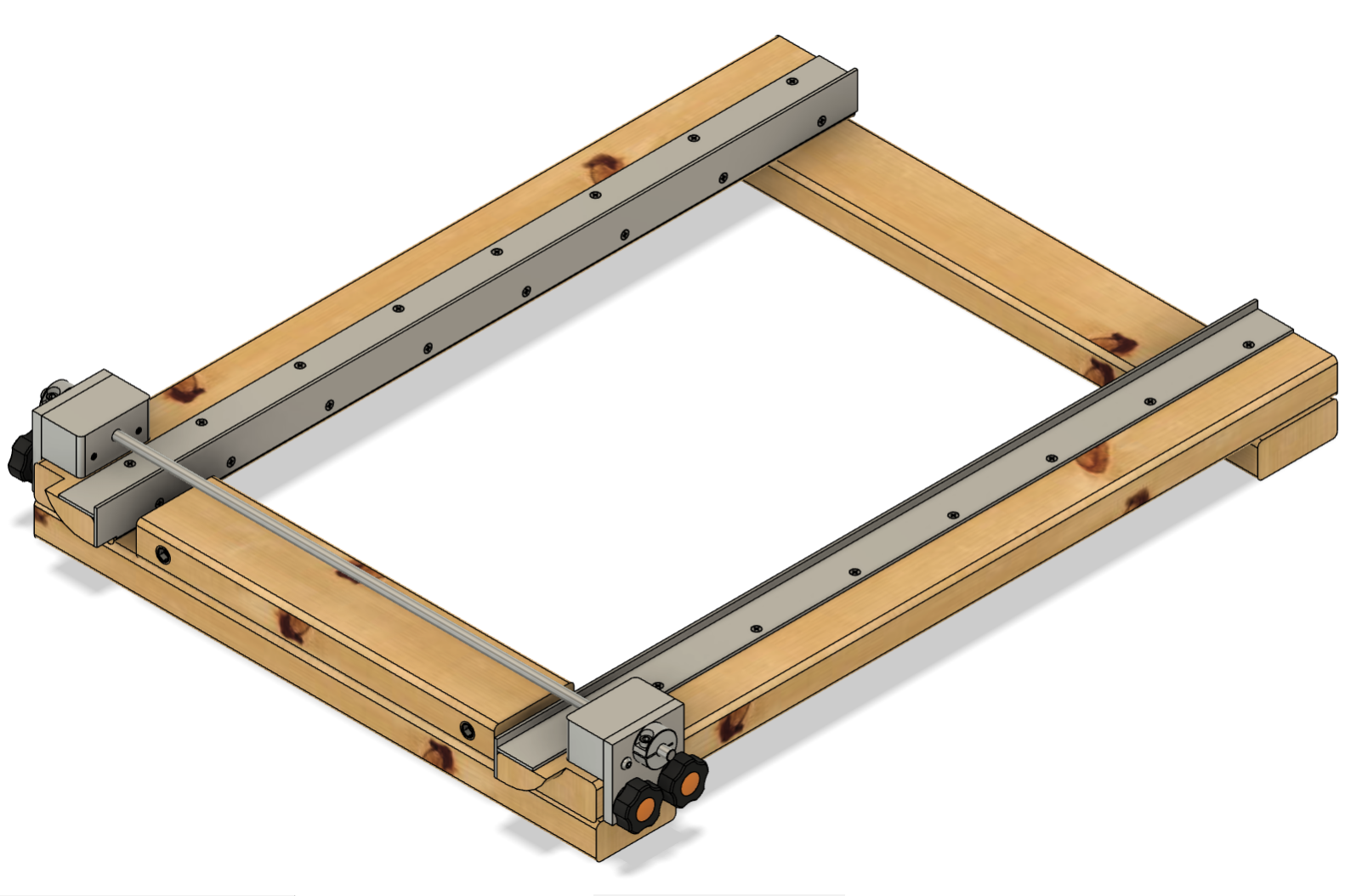

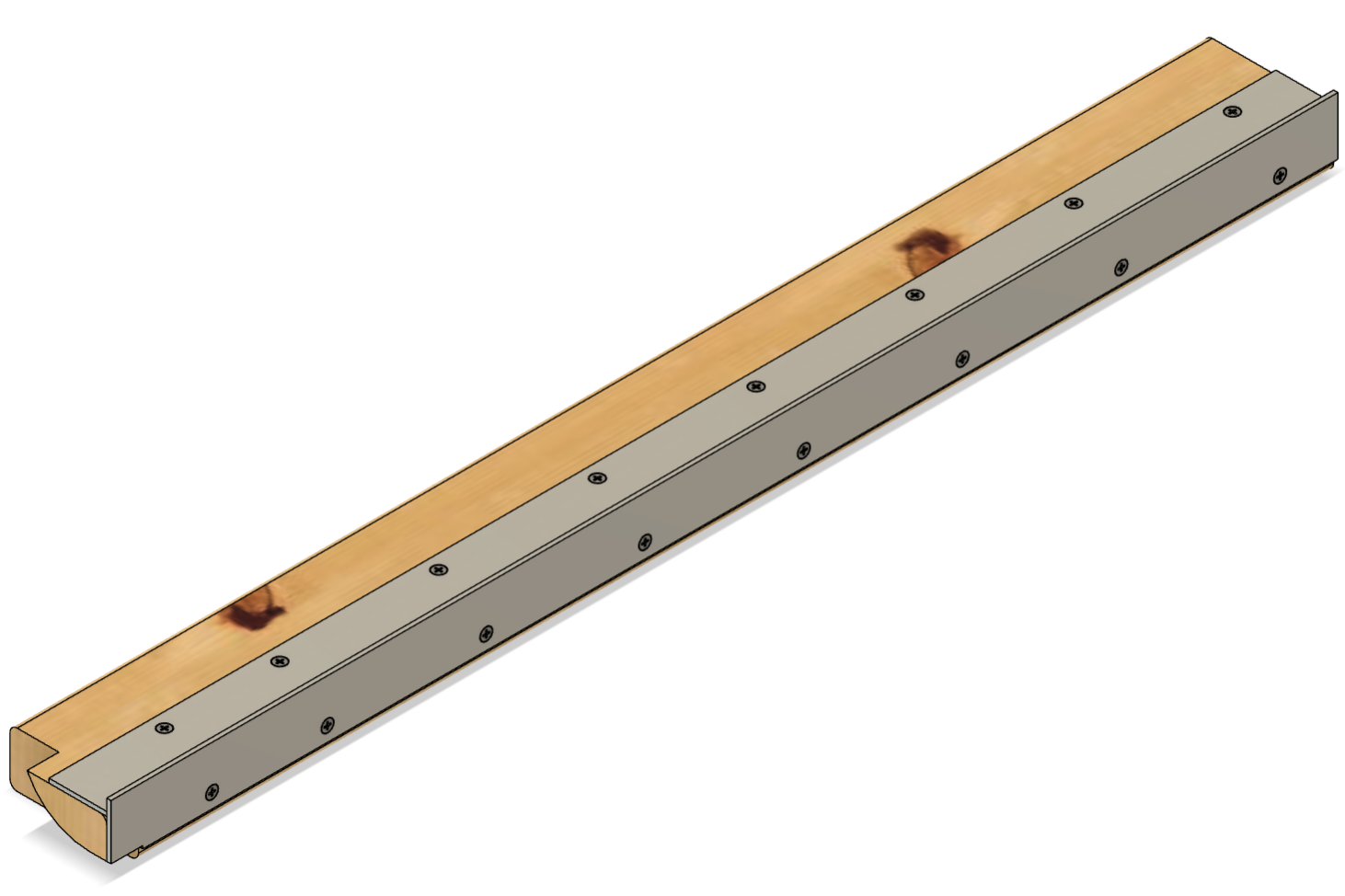

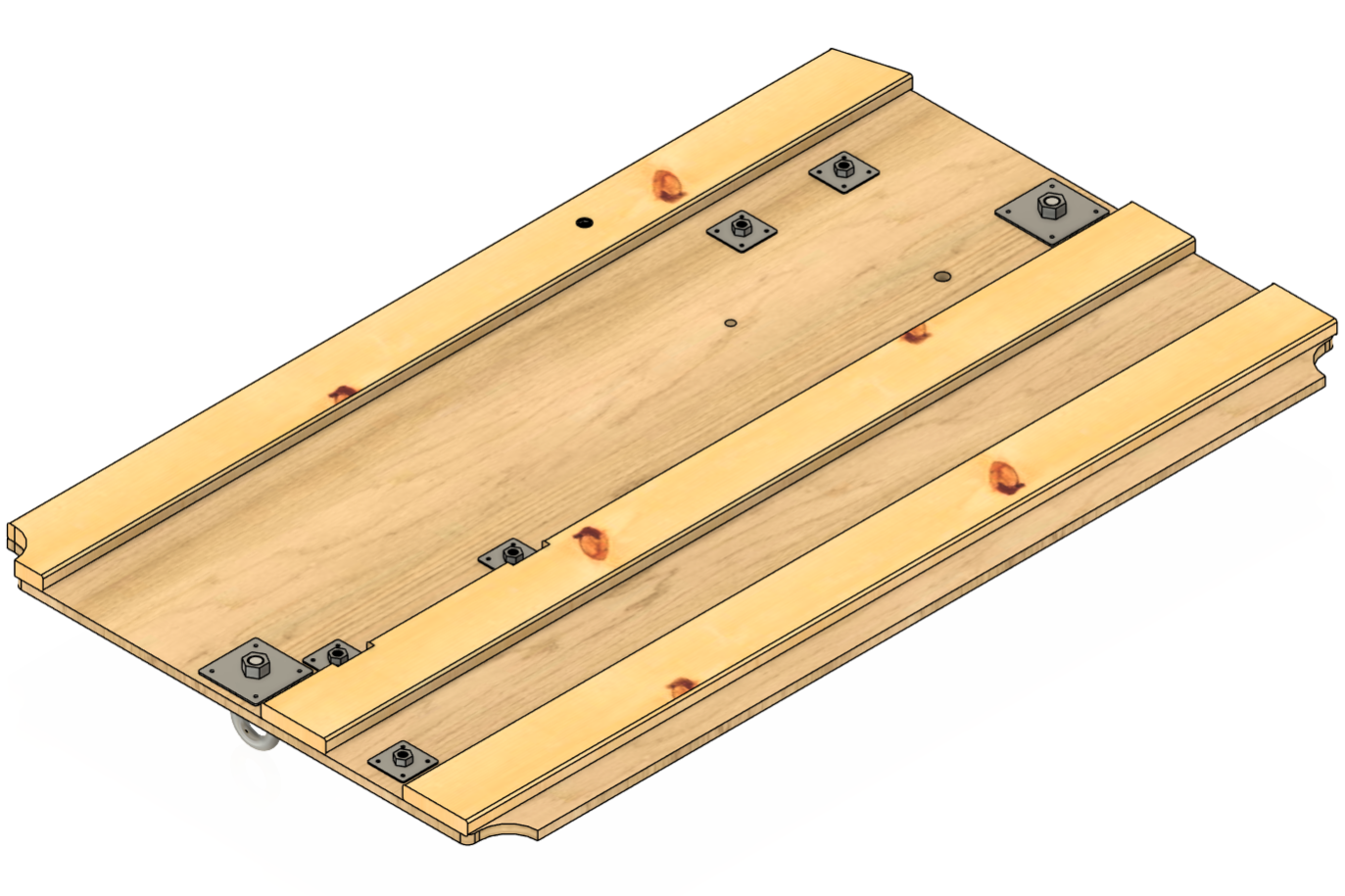

- 30in-OTR-219-A: ミラーボックスレール
- 30in-OTR-221-F: 2x4材
- 30in-OTR-222-F: アルミ板
- 30in-OTR-223-F: 固定ブロック

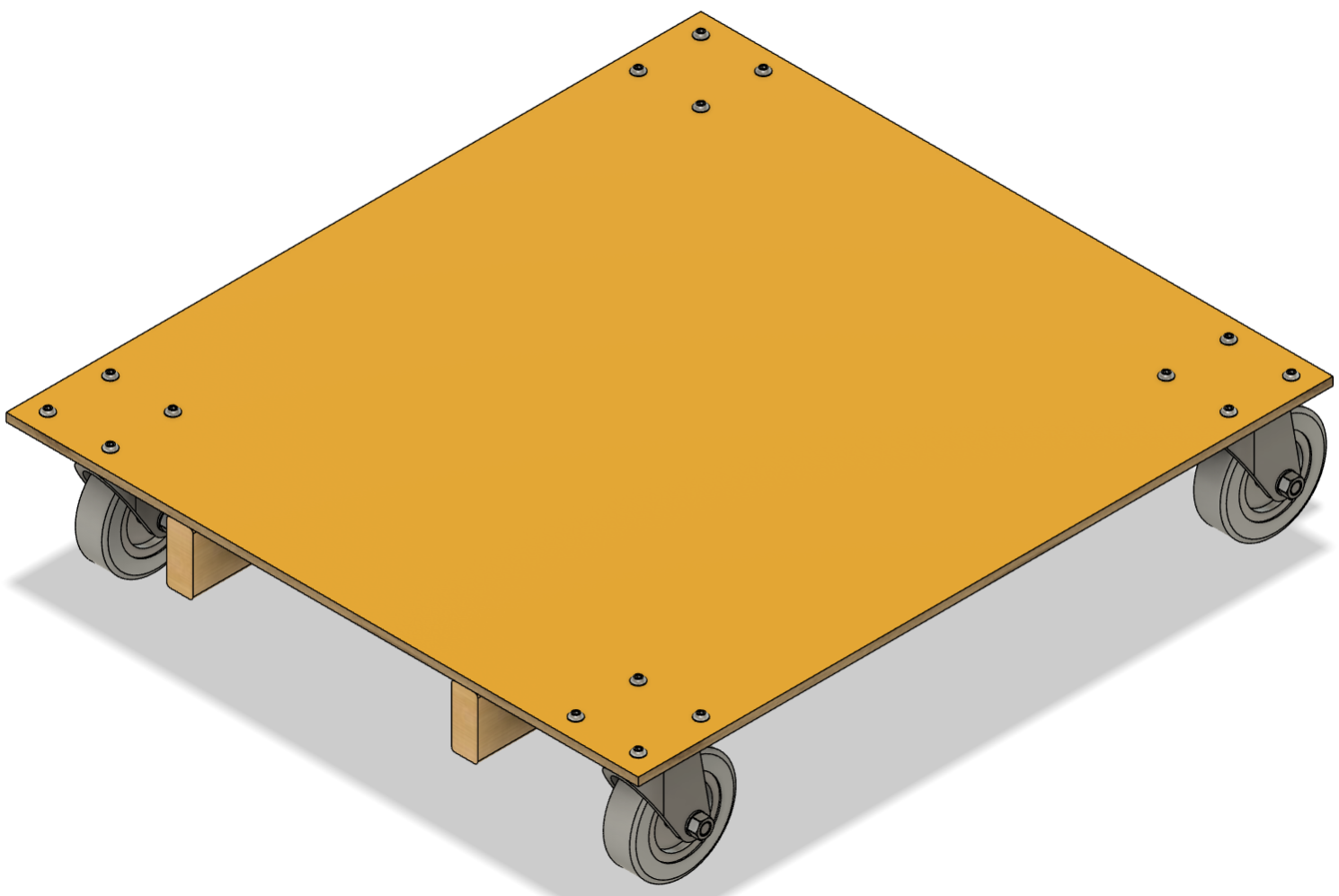

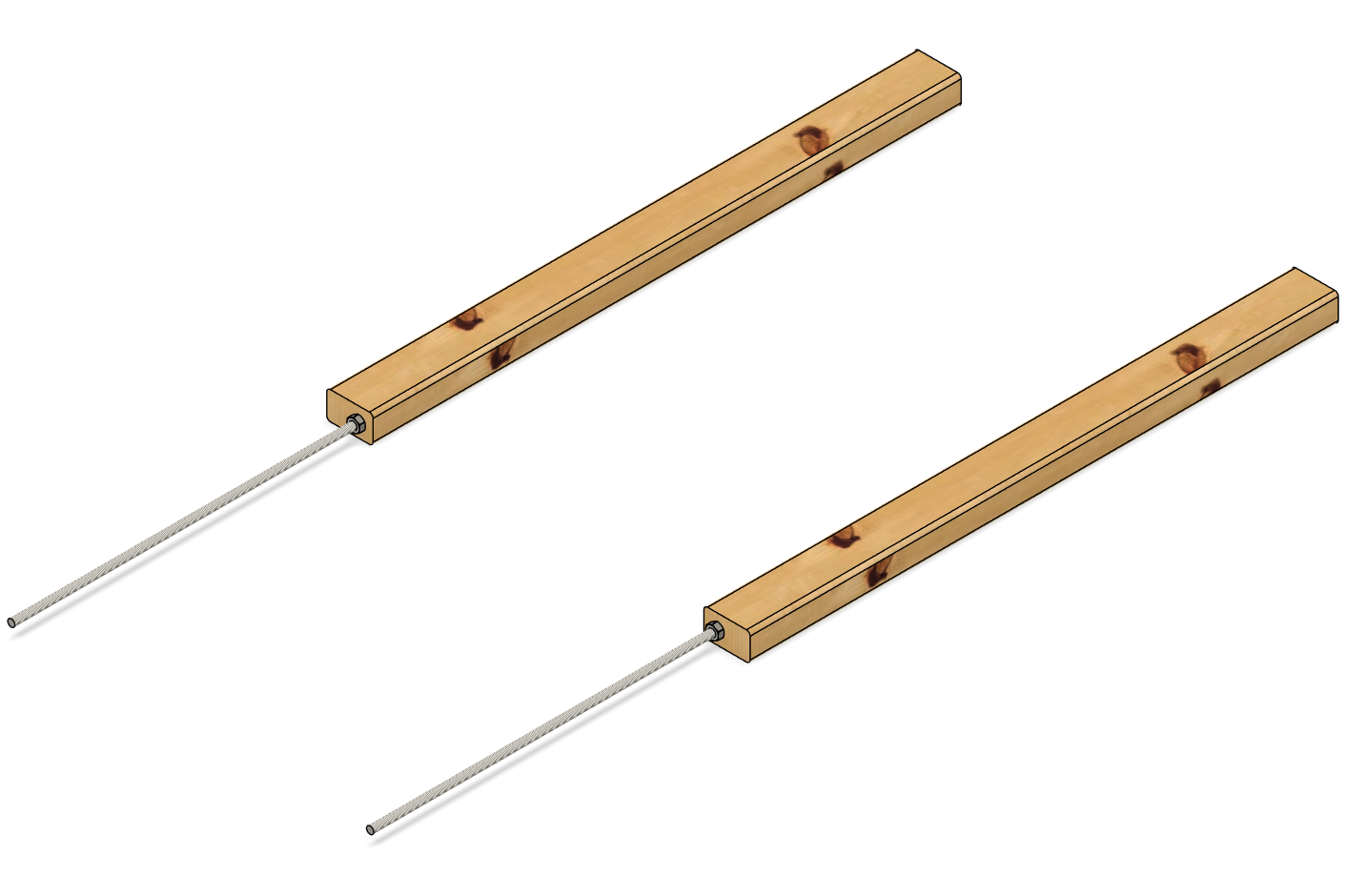

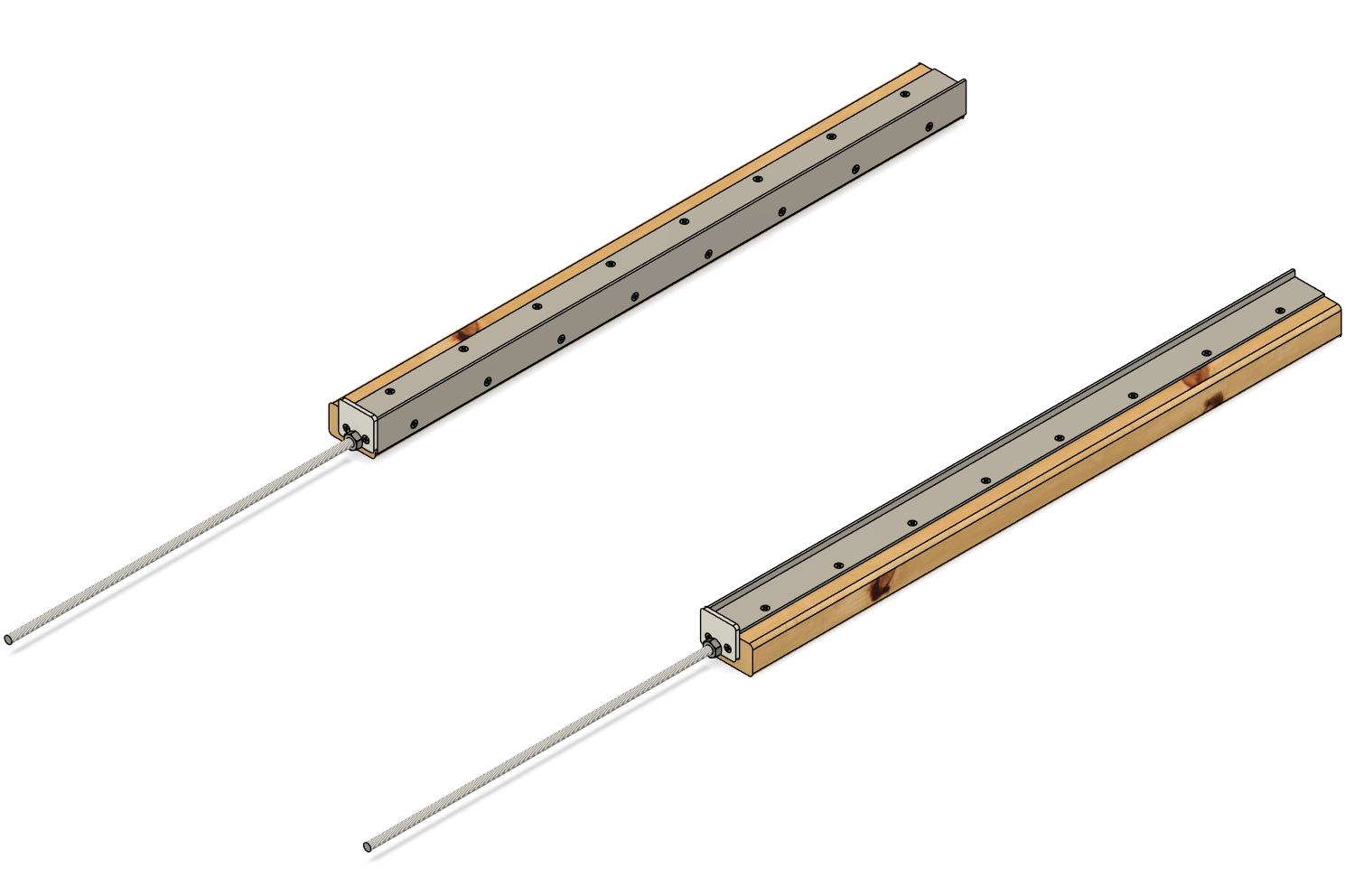

- 30in-OTR-229-A: 洗浄台レール左
- 30in-OTR-231-F: 2x4材
- 30in-OTR-239-A: 洗浄台レール左
- 30in-OTR-241-F: 2x4材
- 30in-OTR-242-F: 固定ブロック

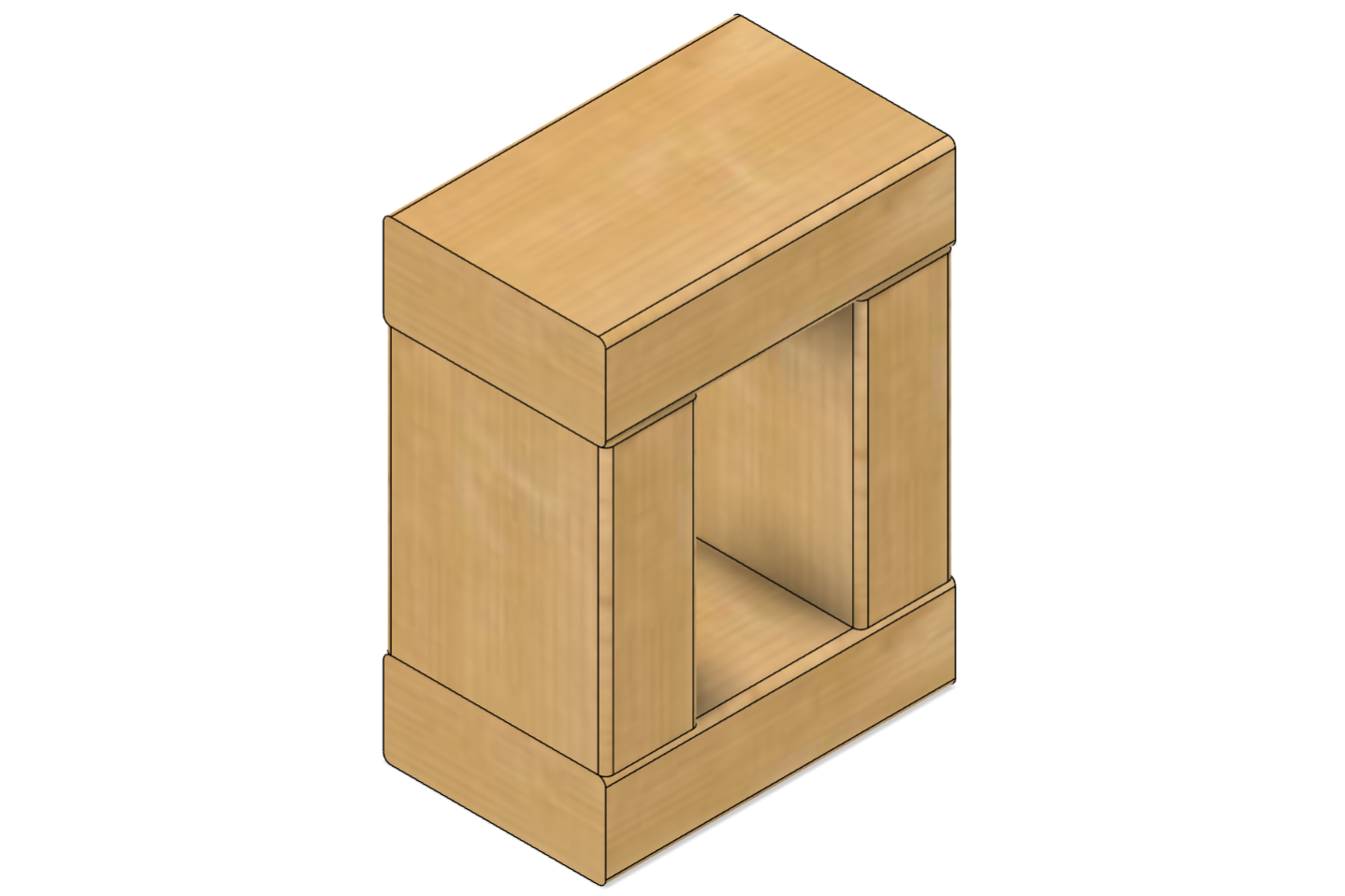

- 30in-OTR-249-A: 洗浄台フレーム上
- 30in-OTR-251-F: 2x4材
- 30in-OTR-252-F: 2x4材
- 30in-OTR-253-F: 2x4材
- 30in-OTR-254-P: キャスター

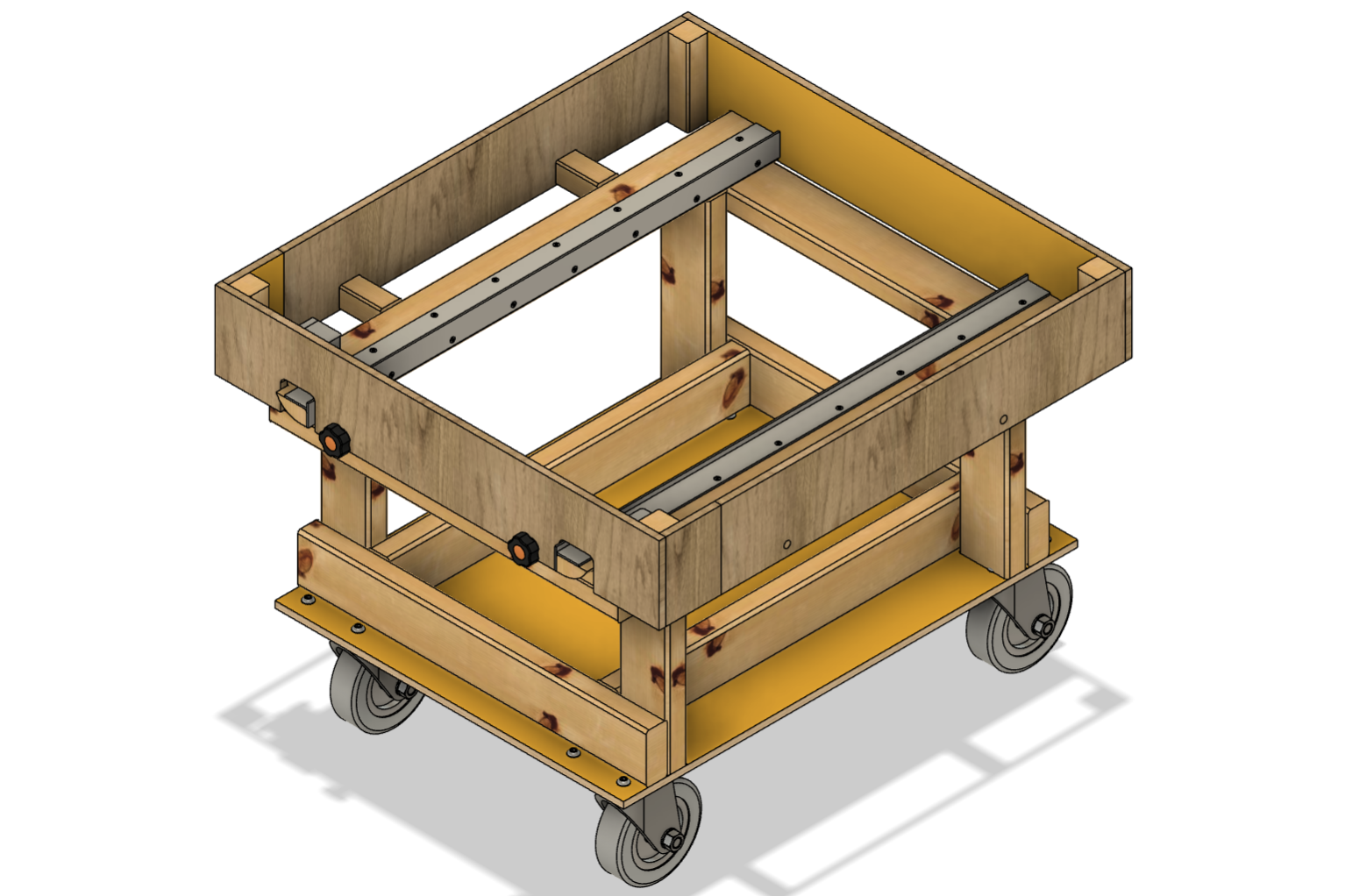

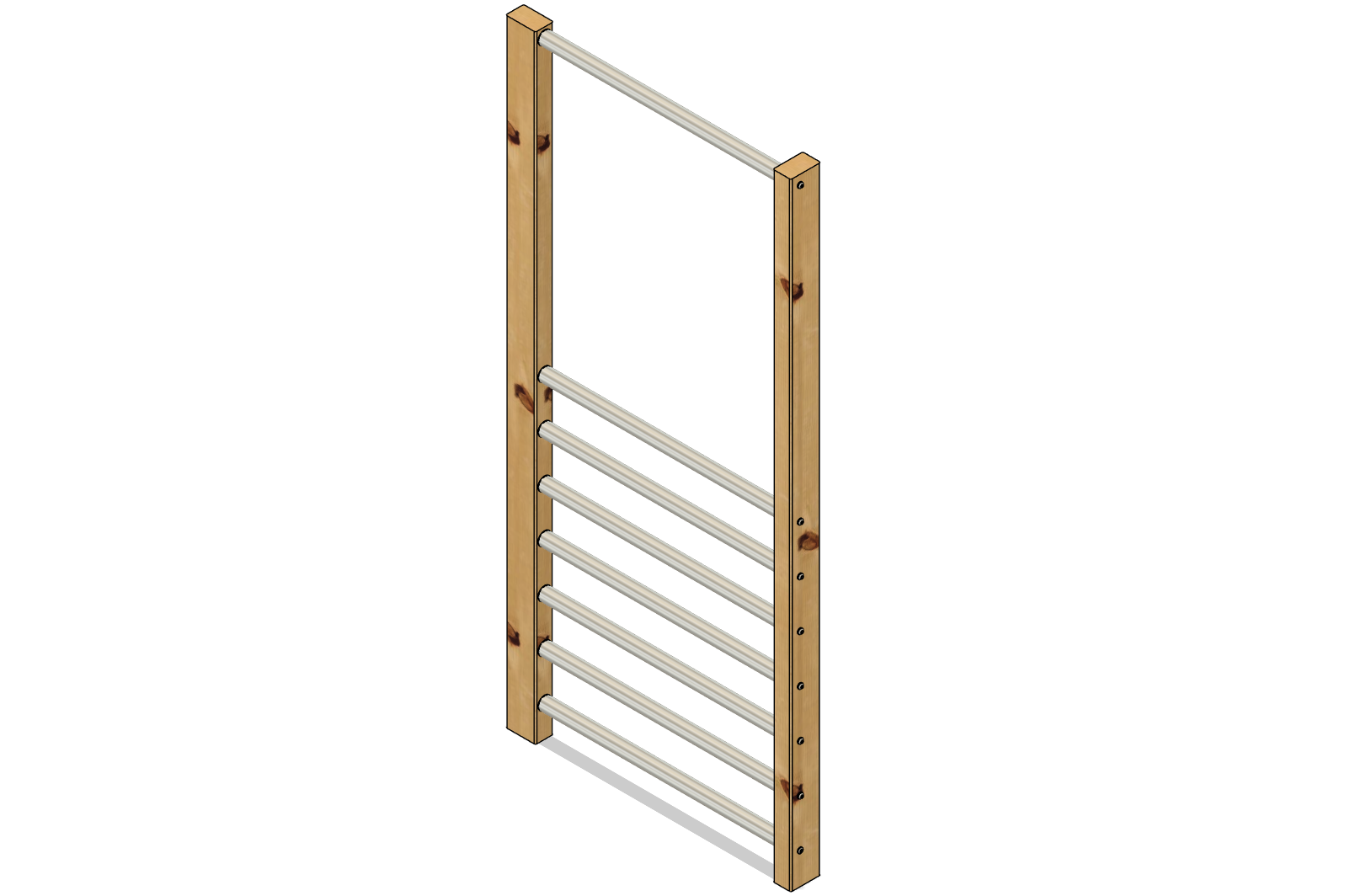

- 30in-OTR-259-A: 洗浄台

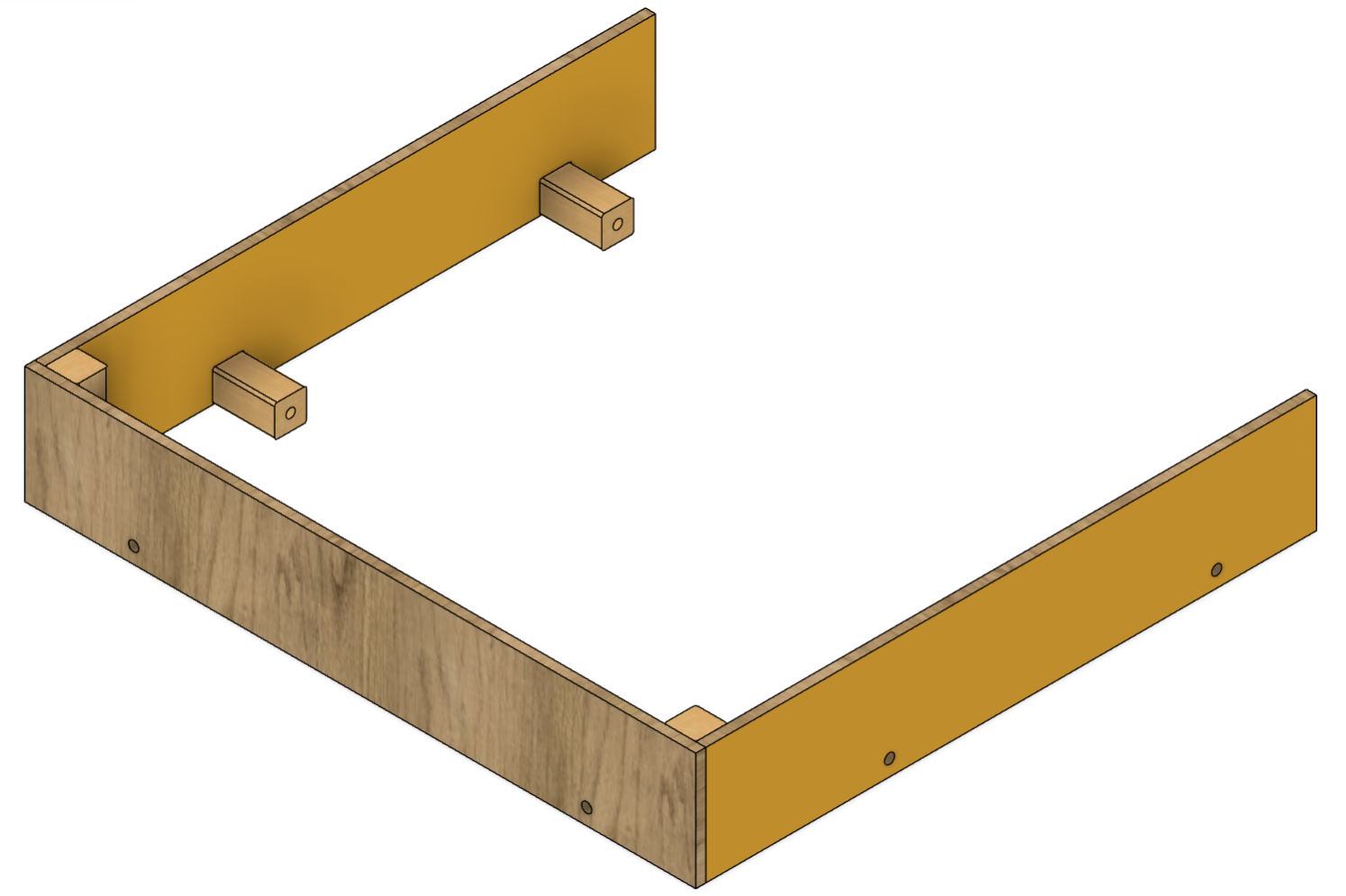

- 30in-OTR-301-S: レール位置寸法図
- 30in-OTR-302-F: サイドサポート
- 30in-OTR-303-F: サイドサポートスペーサー
- 30in-OTR-304-F: フェルトパッド
- 30in-OTR-305-F: 固定ネジスペーサー

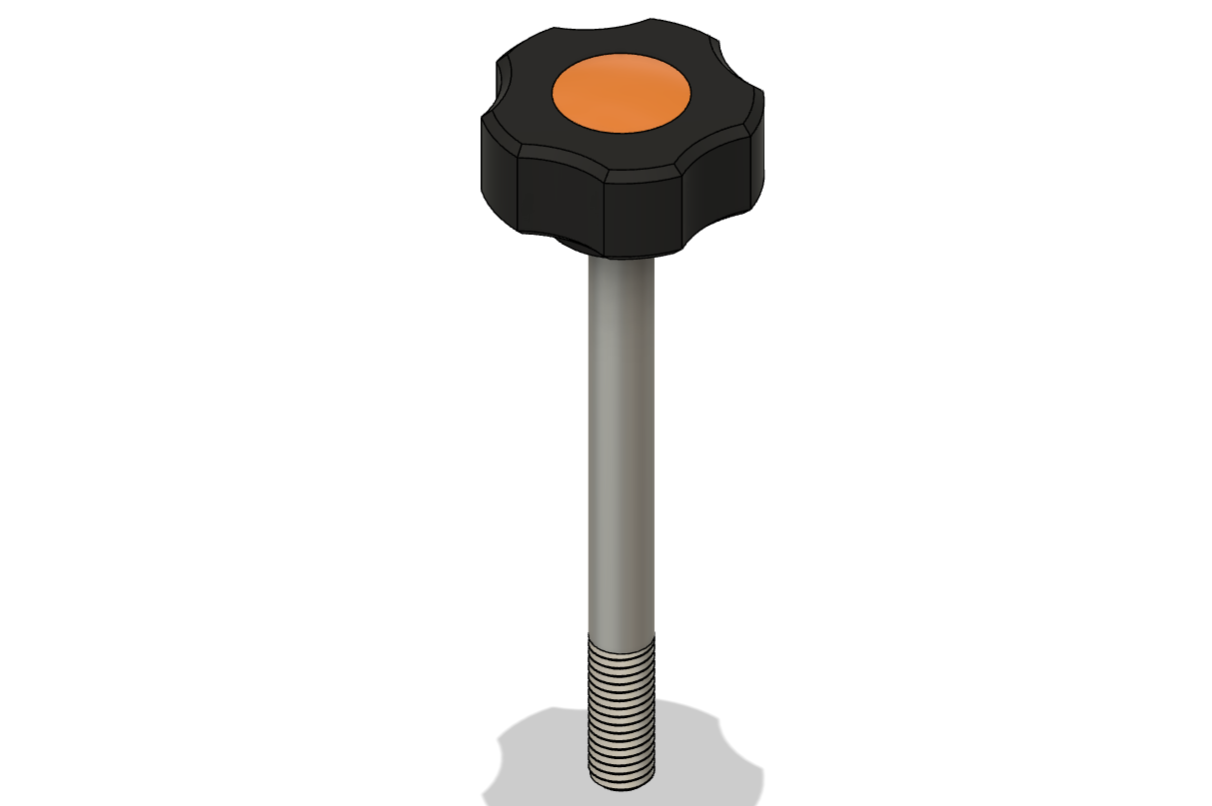

- 30in-OTR-309-A: サイドサポート固定ネジ

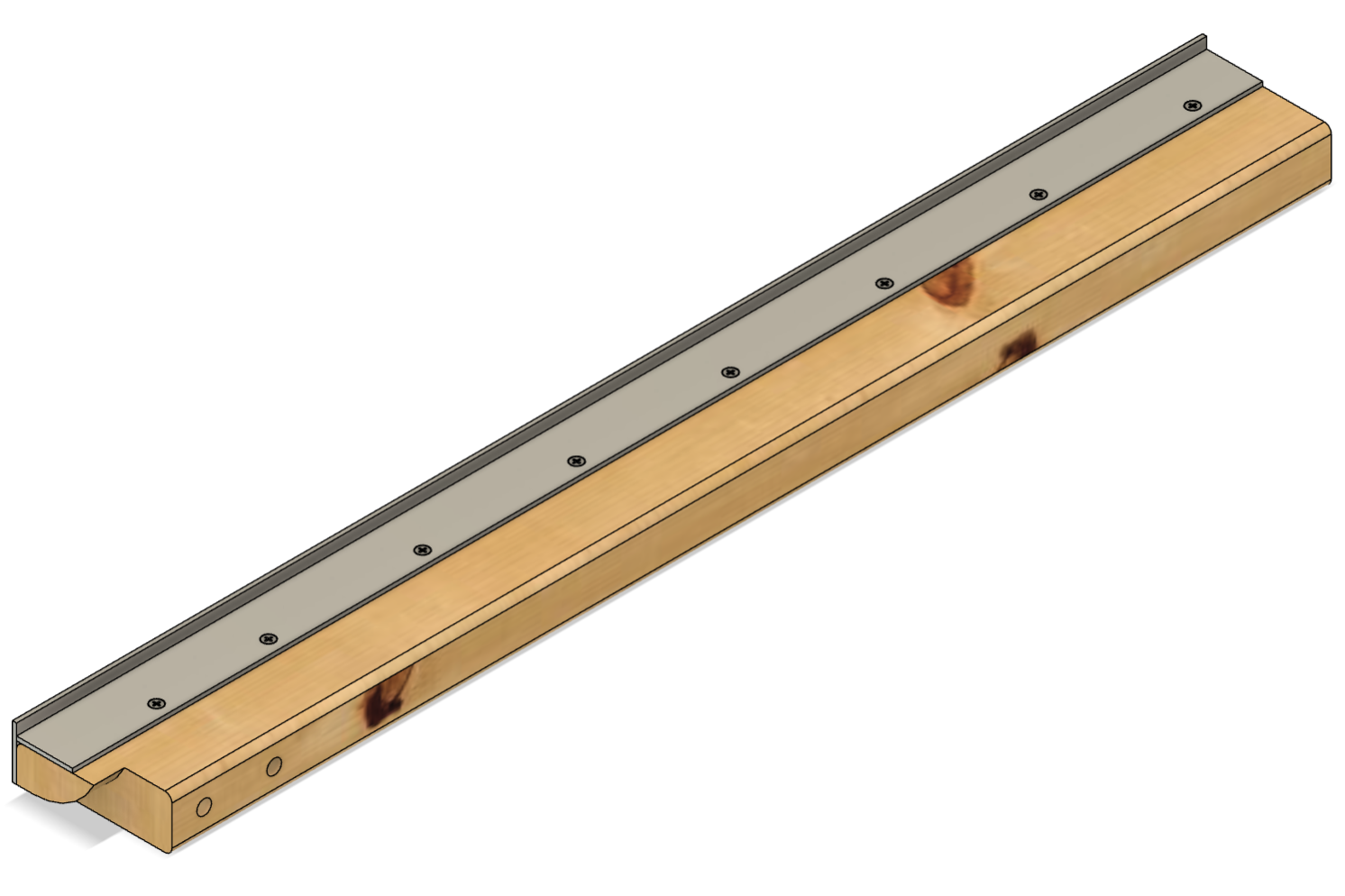

- 30in-OTR-319-A: 左下サポート

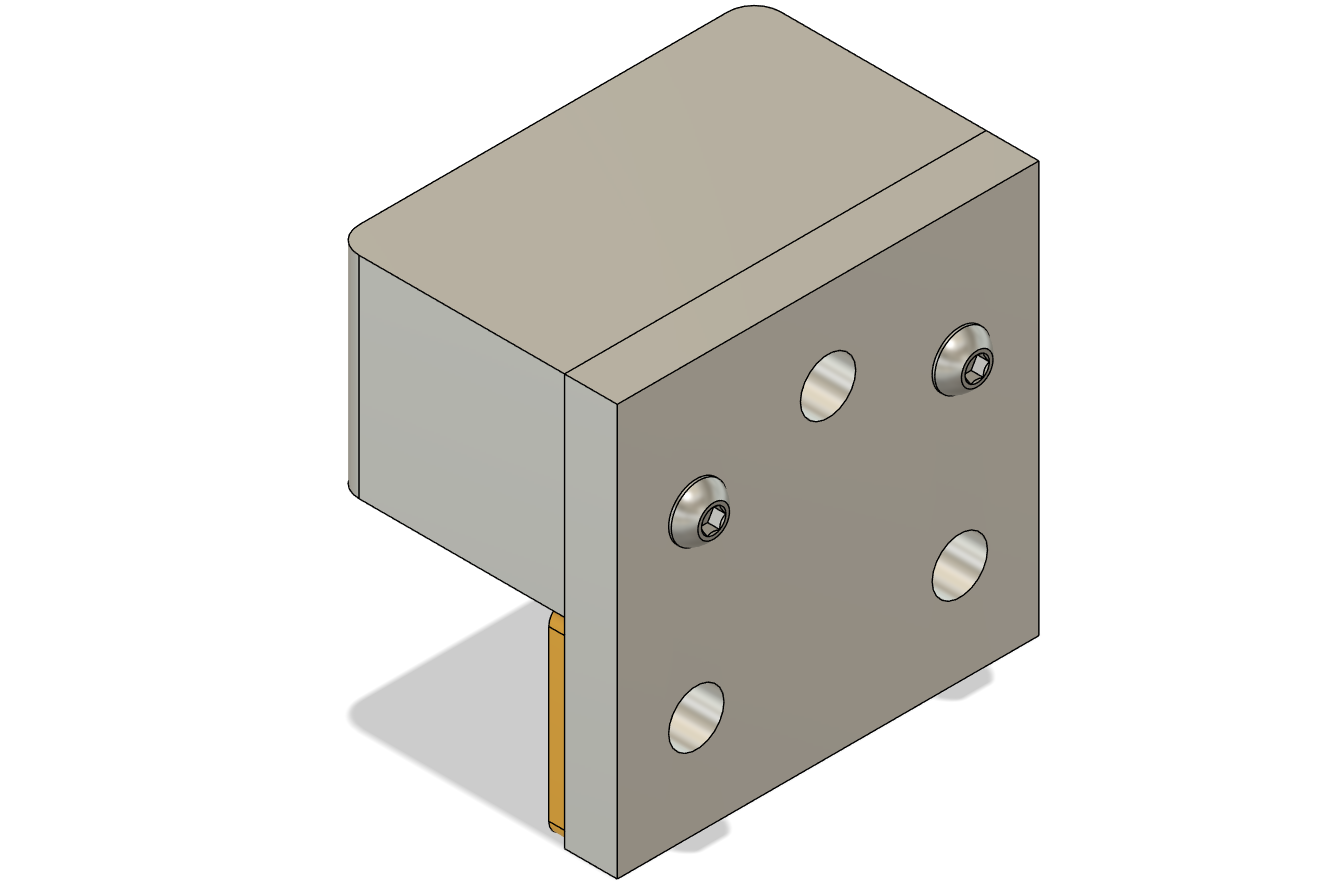

- 30in-OTR-329-A: 右下サポート
- 30in-OTR-401-P: 単管三脚ヘッド中央
- 30in-OTR-402-P: 単管三脚ヘッド脚上部
- 30in-OTR-403-F: 単管パイプ

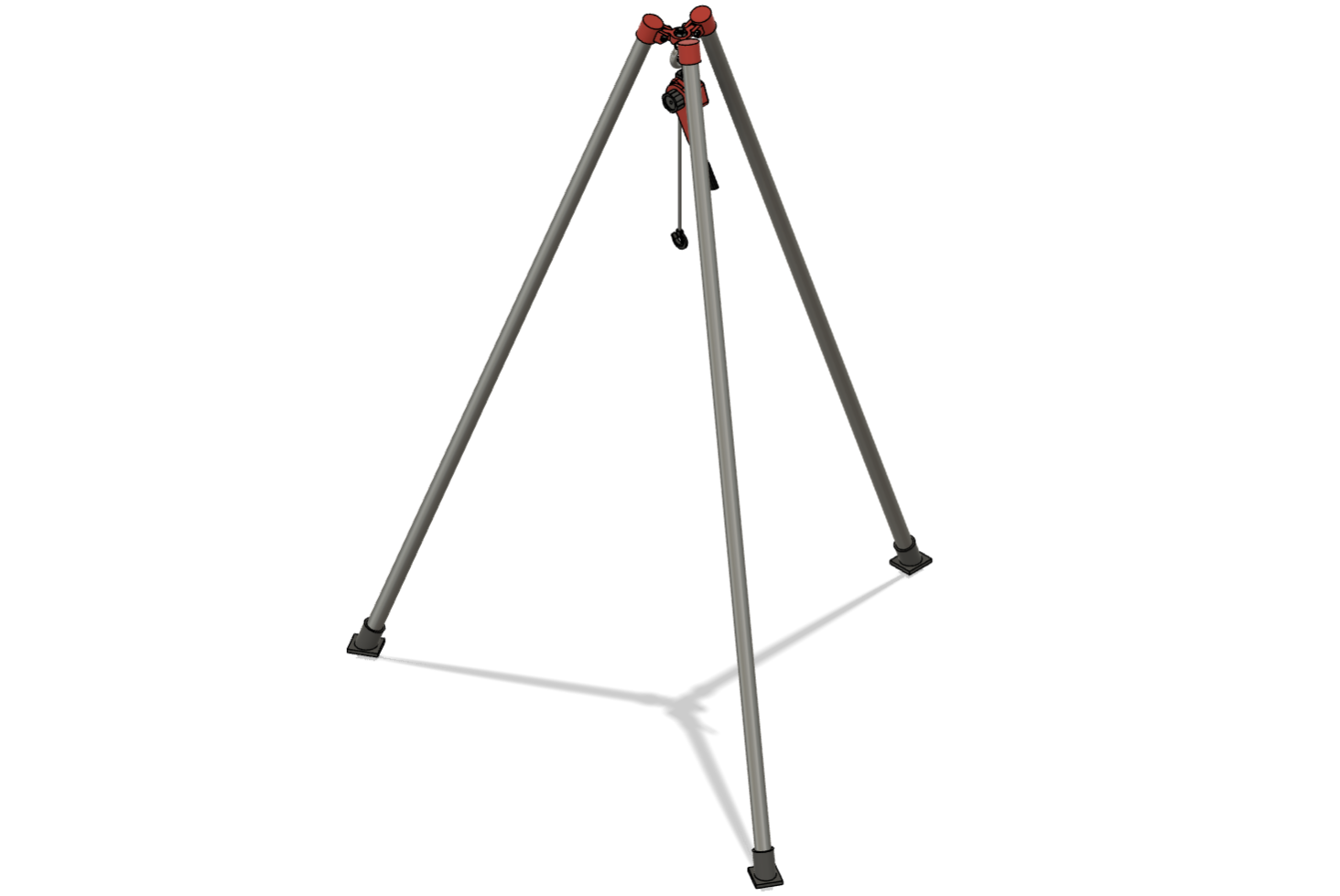

- 30in-OTR-409-A: 単管パイプ三脚
- 30in-OTR-501-P: スロープ（外側）
- 30in-OTR-502-P: スロープ（内側）

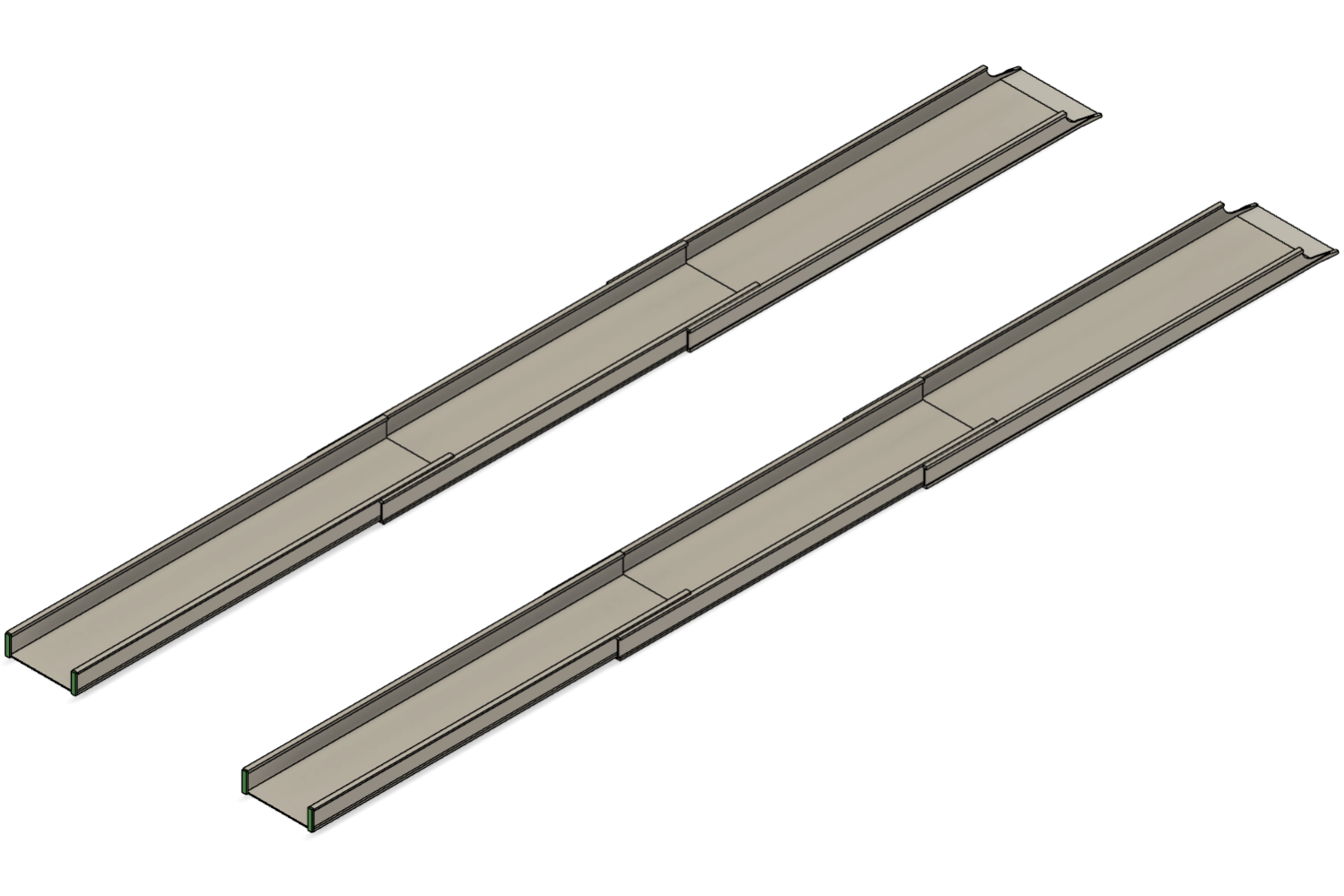

- 30in-OTR-509-A: 伸ばした状態のスロープ
- 30in-OTR-519-A: 収納状態のスロープ
- 30in-OTR-521-F: 敷板
- 30in-OTR-531-P: ペリカンケース1510

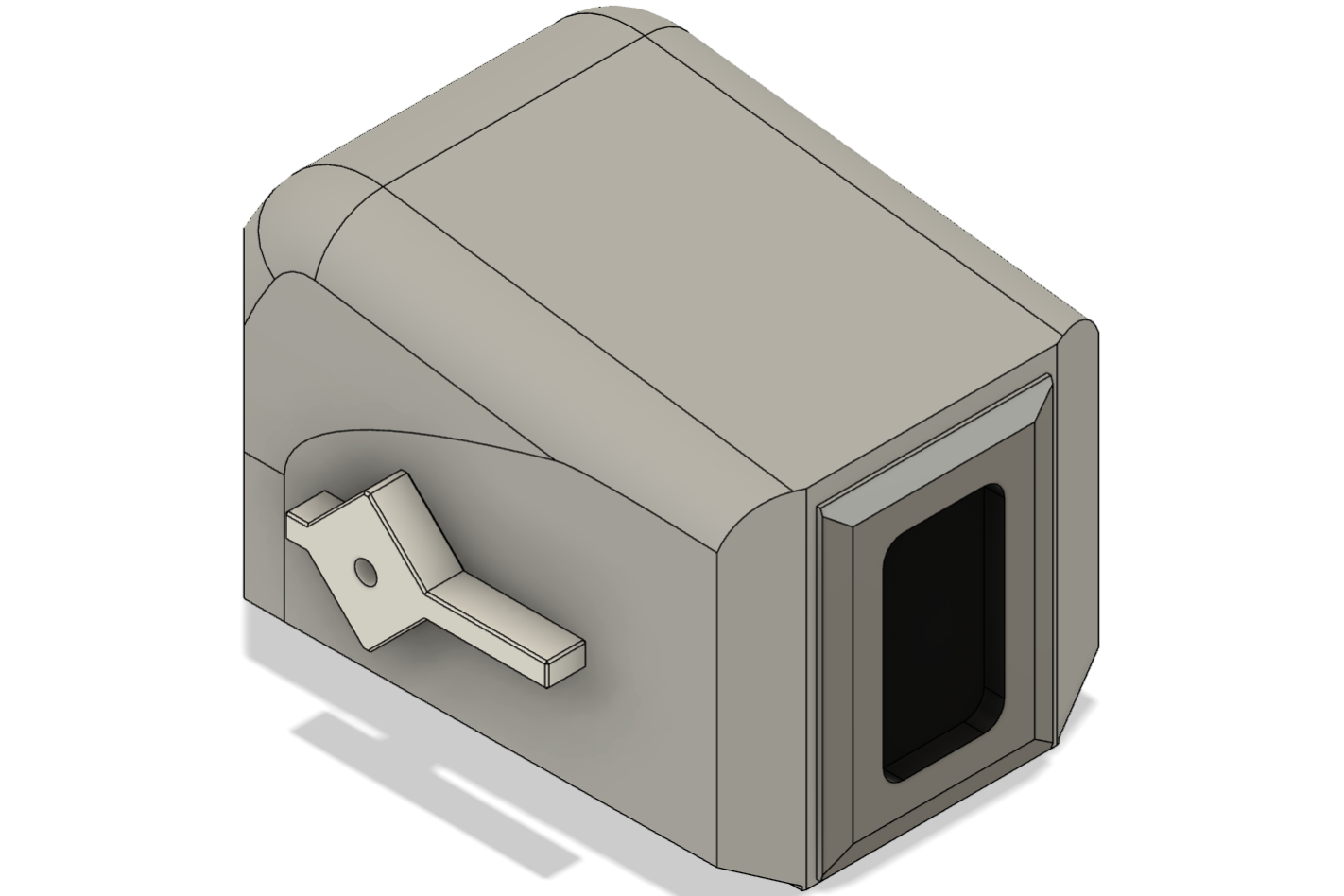

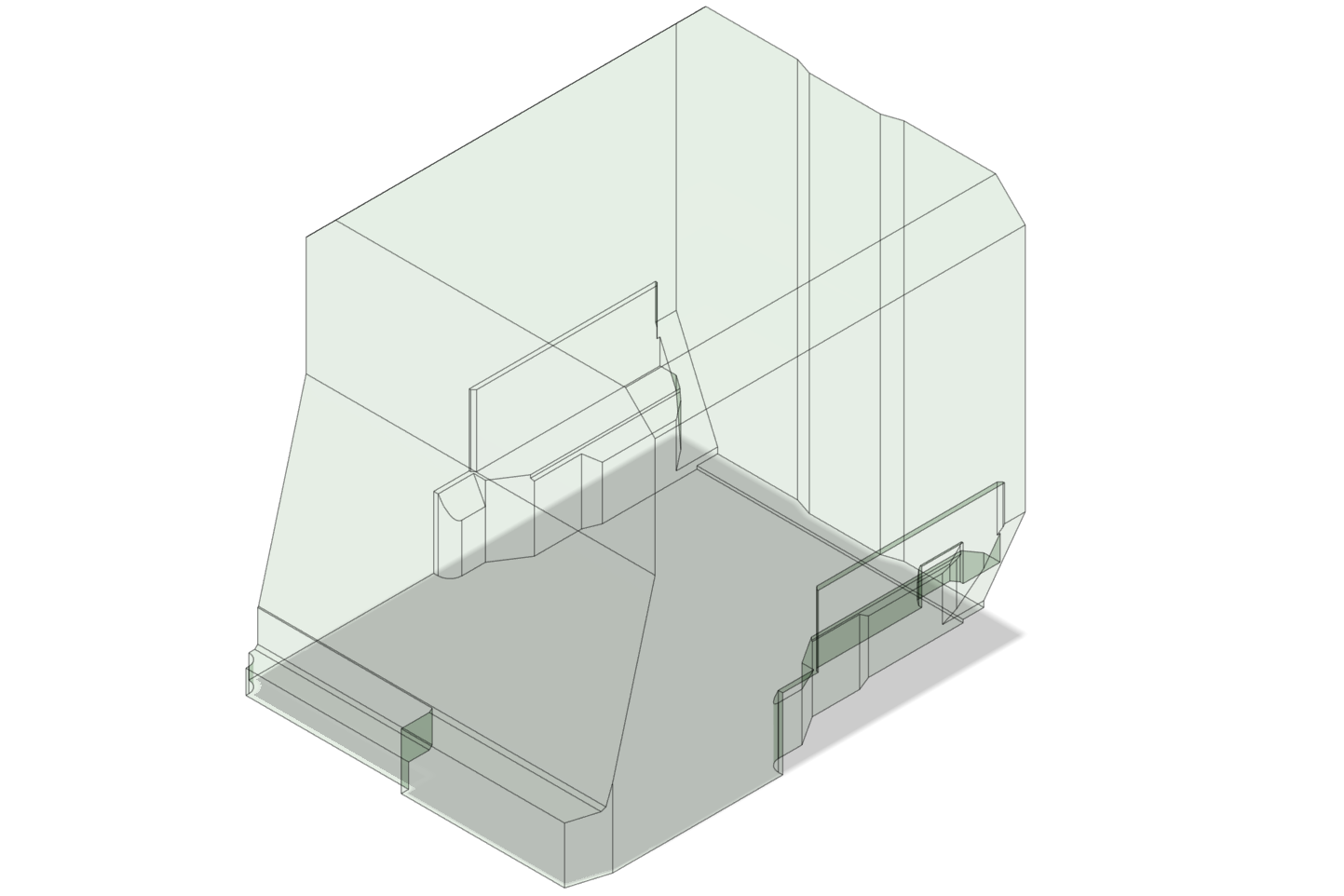

- 30in-OTR-532-P: N-VAN車載エンベロープ
ページの先頭に 戻る
- 30in-OTR-601-F:
7. 30in-BNW: Bolts, Nuts, and Washer
- #8-32-N
- #8-32x0.75in-S
- #10-24x0.5in-R
- 1/4"-I-0.5in
- 1/4"-S
- 1/4"-W
- 1/4"x1.0in-R
- 1/4"x1.75in-R
- 1/4"x2.5in-R
- M3-I
- M3-N
- M3x5mm-R
- M3x6mm-S
- M3x10mm-R
- M3x20mm-S
- M4x16mm-F
- M6-I-13mm
- M6-I-20mm

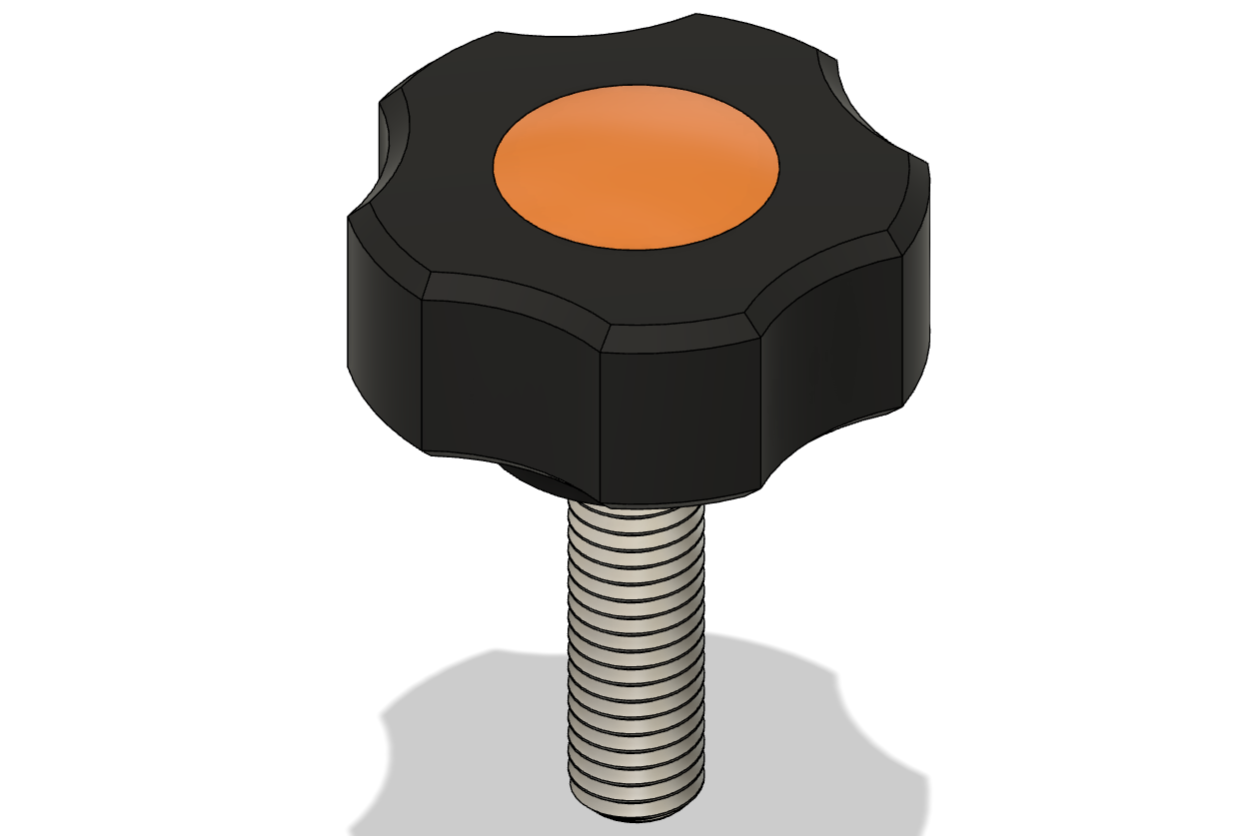

- M6-knobstar-A
- M6-knobstar-B
- M6-N
- M6-N-Lcoknut
- M6-W
- M6x10mm-R
- M6x12mm-R
- M6x12mm-S
- M6x15mm-F
- M6x16mm-R
- M6x18mm-F
- M6x18mm-R
- M6x20mm-R
- M6x25mm-F
- M6x25mm-R
- M6x40mm-H
- M6x40mm-R
- M6x45mm-H
- M6x45mm-R
- M6x50mm-F
- M6x50mm-R
- M6x60mm-R
- M6x75mm-H
- M6x80mm-R
- M6x110mm-H
- M6x110mm-S-PT
- M8-I-13mm
- M8x10mm-R
- M8x12mm-R
- M8x40mm-Low-PT
- M8x40mm-S-PT
- M10-eyenut
- M10-knobstar-A
- M10-knobstar-B
- M10-N
- M10-W-1.45mm
- M10-W-2.0mm
- M10x12mm-R
- M10x20mm-F
- M10x30mm-R
- M10x35mm-R
- M10x40mm-R
- M10x50mm-R
- M10x50mm-S-PT
- M10x70mm-R
- M10x70mm-S-PT
- M10x80mm-R
- M10x85mm-H-PT
- M10x95mm-R
- M12-N
- M12x60mm-S-PT
- M12x100mm-R
- M16-N
- M16-W
- M16x60mm-S
- M16x80mm-S-PT
- M16x90mm-S
- M20-eyebolt
- M20-N
- M20-W
- M20x150mm-S
- M20x230mm-S
ページの先頭に 戻る
