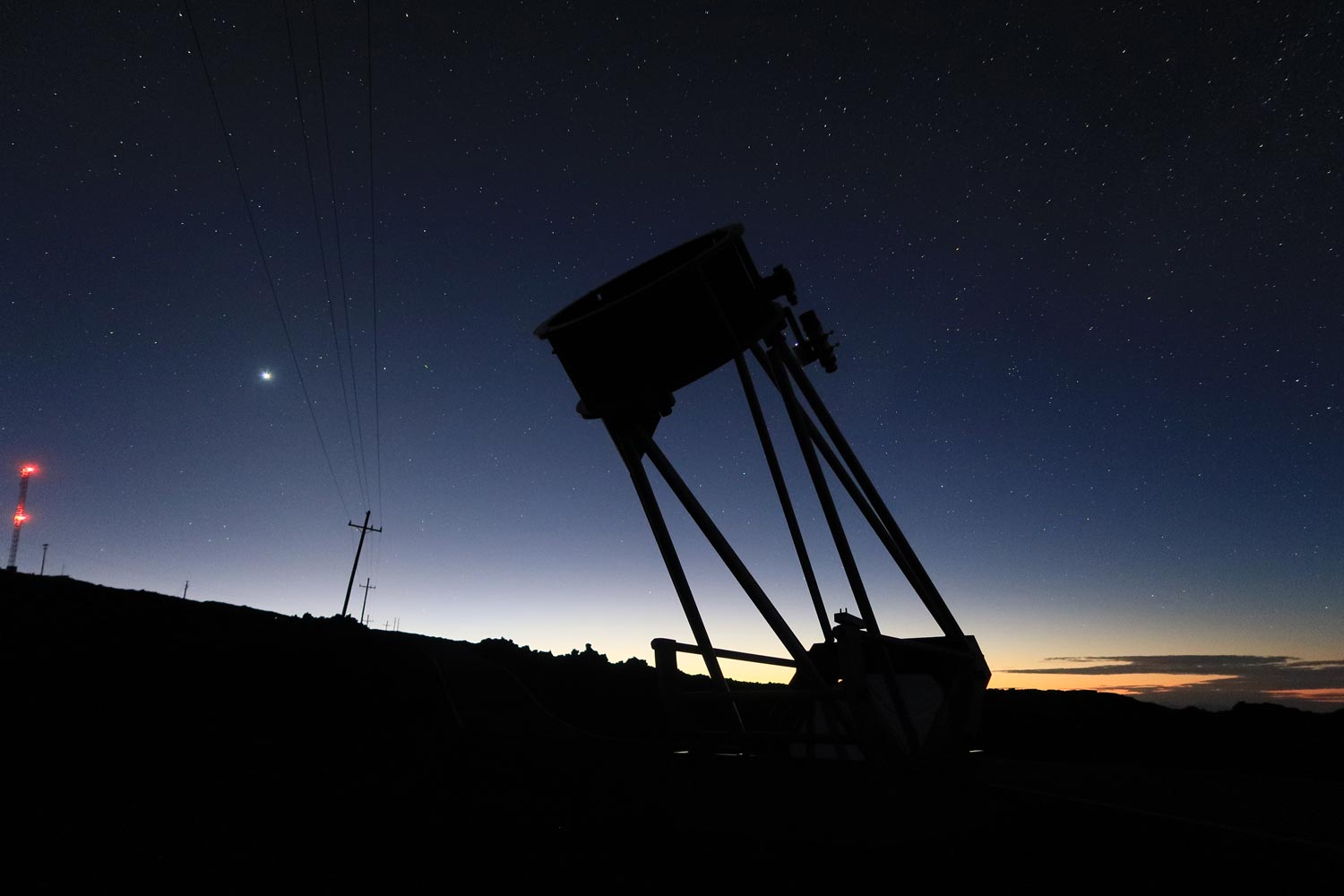

2014年9月から60cmドブソニアンを自作しています。
2016年3月21日にファーストライト、2016年4月3日に暫定的な完成、2018年1月20日に満足いくレベルに完成しました。
当初300~500倍以上で非点収差が見られましたが、主鏡を交換して解決しました(2020年1月19日)。
890倍で見ても非点収差があるかないかほとんど判らなくなりました。
自作60cmドブソニアン計画
- 自作60cmドブソニアン計画の目的
- 自作40cmドブソニアンから得られた経験
- 概念設計
- 詳細設計
- 仕様
- 完成図面
- 製作過程写真:約1600枚の写真で製作過程を紹介しています
- 不具合対応・運用
自作60cmドブソニアンの概要
2014年9月から製作している自作60cmドブソニアンの概要(2020年1月現在)を以下にまとめます。
自作60cmドブソニアンの概要
有効口径 | 605.8 mm +/- 0.3 mm |
焦点距離 | 1967 mm |
F値 | 3.25 |
主鏡波面精度 | 123.4 nm PV (λ/4.1 PV)、フーコーテストによる |

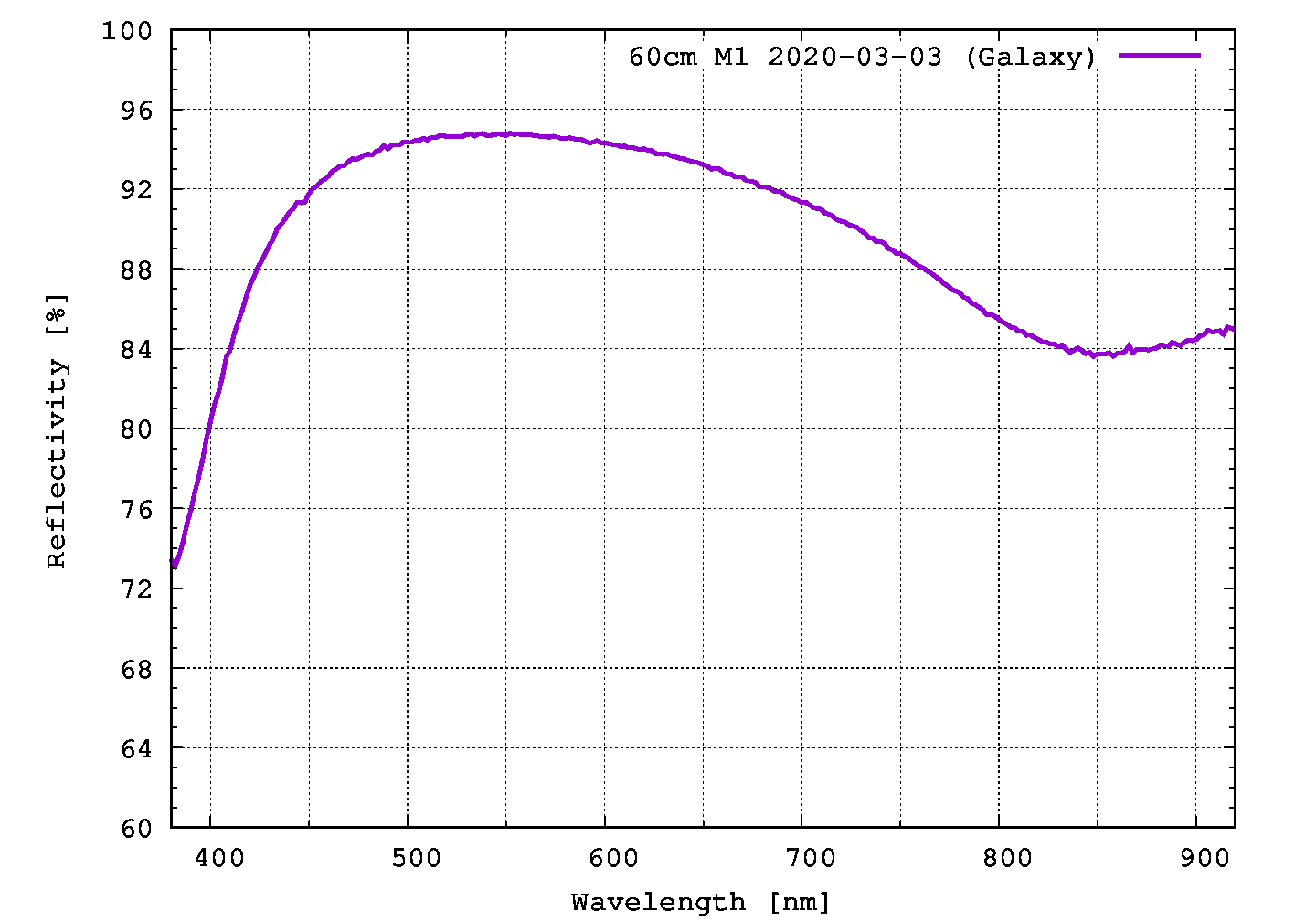

主鏡反射率 | 94% @500 nm (2020年3月3日) |
主鏡鏡材 | Fused Quartz |
副鏡有効短径 | 136.5 mm |
副鏡波面精度 | 50 nm PV (λ/10 PV)、干渉計による |

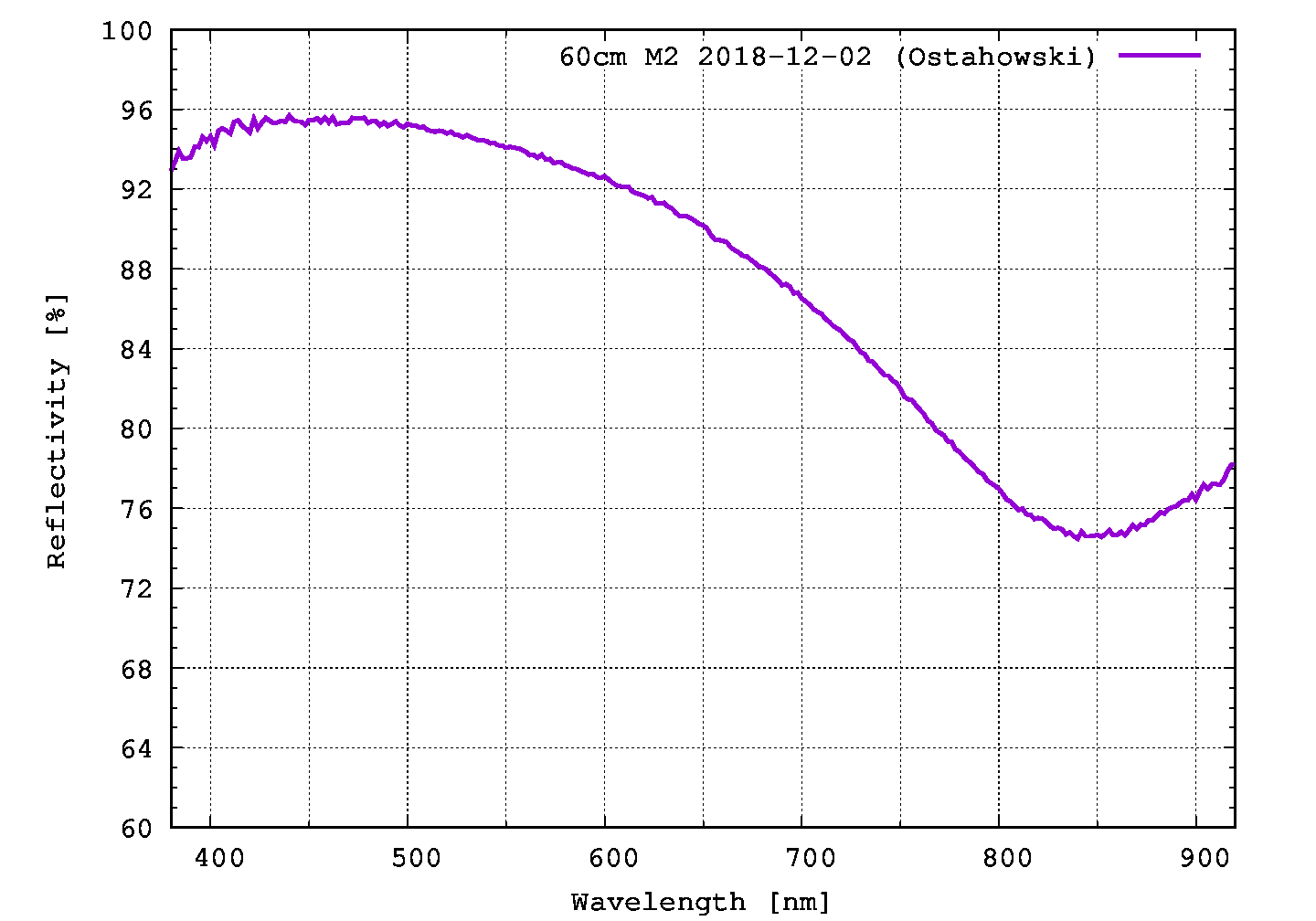

副鏡反射率 | 95% @500 nm(2018年12月2日) |
副鏡鏡材 | Supremax |
副鏡オフセット | 光軸から 10.1 mm(副鏡の鏡面上で 14.3 mm) |
焦点引き出し量 | 400 mm |
ケラれのない視野角 | φ11.5 mm(φ0.29°) |
副鏡遮蔽率 | 23.6% |
接眼部 | Starlight Instruments Paracorr System (SIPS) |
接眼部の取り付け角度 | 22.5° |
ファインダー | 国際光器 8倍50mm 正立 + 自作調光回路 |
EL軸直径 | φ920 mm |
AZ軸直径 | φ730 mm |
EL軸から接眼部までの距離 | 1200 mm |
天頂時の接眼部の高さ | 1856 mm |
ミラーボックス重量 | 37.6 kg(主鏡・主鏡セル・主鏡フタを含む) |
トップケージ重量 | 8.3 kg(アイピース・ファインダー・遮光板を含まず) |
ロッカーボックス重量 | 22.5 kg |
鏡筒合計重量 | 57.4 kg(アイピース・主鏡フタを含まず) |
総重量 | 79.9 kg(アイピース・主鏡フタを含まず) |
EL軸操作に必要な力 | 上方向 1.9 kgf @EL = 45° 下方向 1.7 kgf @EL = 45° |
AZ軸操作に必要な力 | 3.3 kgf @EL = 60° |
固有振動数・時定数 | 7.4 Hz・0.2 秒 @EL = 45° |
スケッチ最高倍率 | 1600倍(2022年2月4日) |
スケッチ最微等級 | 16.9等(2019年12月6日) 22.3等/平方秒(2019年12月6日) |
スケッチ最遠方天体 | z=2.377(2020年11月7日) |
他にも望遠鏡の機能や性能を特徴づけるパラメーターはあると思いますが、ここでは重要と考えるものについて一覧にしました。
詳細は以下、自作60cmドブソニアン計画の各頁を参照ください。
履歴
- 2020年03月03日 UPSで24"Fused Quartz主鏡の受け取り、期待通りのコーティング
- 2020年02月17日 Galaxy Optics と実験を繰り返し、その後再コーティングを依頼
- 2020年01月15日 UPSでFused Quartz主鏡の受け取り、有意な非点収差なし
- 2019年12月24日 24" Supremax主鏡を Lockwood Custom Optics にFedExで返送
- 2019年12月24日 コーティングは Galaxy Optics のC-1 Enhanced Aluminumを選択
- 2019月12月16日 整形完了、焦点距離は2.15"短くなって77.45"とのこと
- 2019年11月18日 整形開始の連絡
- 2019年11月05日 研磨開始の連絡
- 2019年10月10日 焦点距離は77.5~78" になりそうと連絡
- 2019年04月30日 主鏡交換を依頼、材質はFused Quartz、差額を小切手で送金
- 2019年04月17日 Mike Lockwood 氏のハワイ訪問、非点収差の検証
- 2018年10月19日 Ostahowski Optics に5.5"副鏡の再研磨・コーティングを依頼
- 2018年01月20日 概ね満足いくレベルに到達、自作60cmドブソニアンの完成 (Phase 2)
- 2017年08月13日 ロッカーボックスの補強、3/4"厚バルチックバーチ合板を追加
- 2017年07月23日 トップケージの再製作、材質を3/4"厚バルチックバーチ合板とする
- 2017年07月15日 トラス棒の再々製作、直径1.5" 8本トラスとする
- 2016年05月21日 トラス棒の再製作、直径1" 8本トラスとする
- 2016年04月09日 最初の天体スケッチ M51:見える世界が違う!
- 2016年04月03日 ロッカーボックスの製作、暫定的な完成 (Phase 1)
- 2016年03月21日 仮架台を製作、自宅でファーストライト
- 2016年03月07日 FedExで主鏡・副鏡の受け取り、開梱
- 2016年01月17日 コーティングは Zambuto Optical Company のSemi-Enhancementを選択
- 2016月01月05日 残金の支払い、半額を小切手で送金
- 2016月01月03日 整形完了、焦点距離は79.6"になったと連絡
- 2015年12月15日 焦点距離の問い合せ、まだ研磨開始していないようだ
- 2015年10月27日 副鏡の物理的な厚さの問い合せ、1.0"
- 2014年10月14日 主鏡の物理的な大きさを問い合せ、正確に24.0"
- 2014月09月26日 購入を決意、半額を小切手で送金
- 2014月09月14日 24"F3.3主鏡、5.5"副鏡を Lockwood Custom Optics に見積を依頼
詳しくは 製作過程写真 をご覧ください。
